Разработка проекта стадии КМ футбольного манежа пролетом 43м

Компания МС Билдингс завершила разработку рабочей документации стадии «КМ» будущего футбольного манежа.

Объект будет расположен в г. Санкт-Петербург.

Нашей компанией в части разработки проектной документации стадии КМ, был подготовлен полный комплект для прохождения экспертизы.

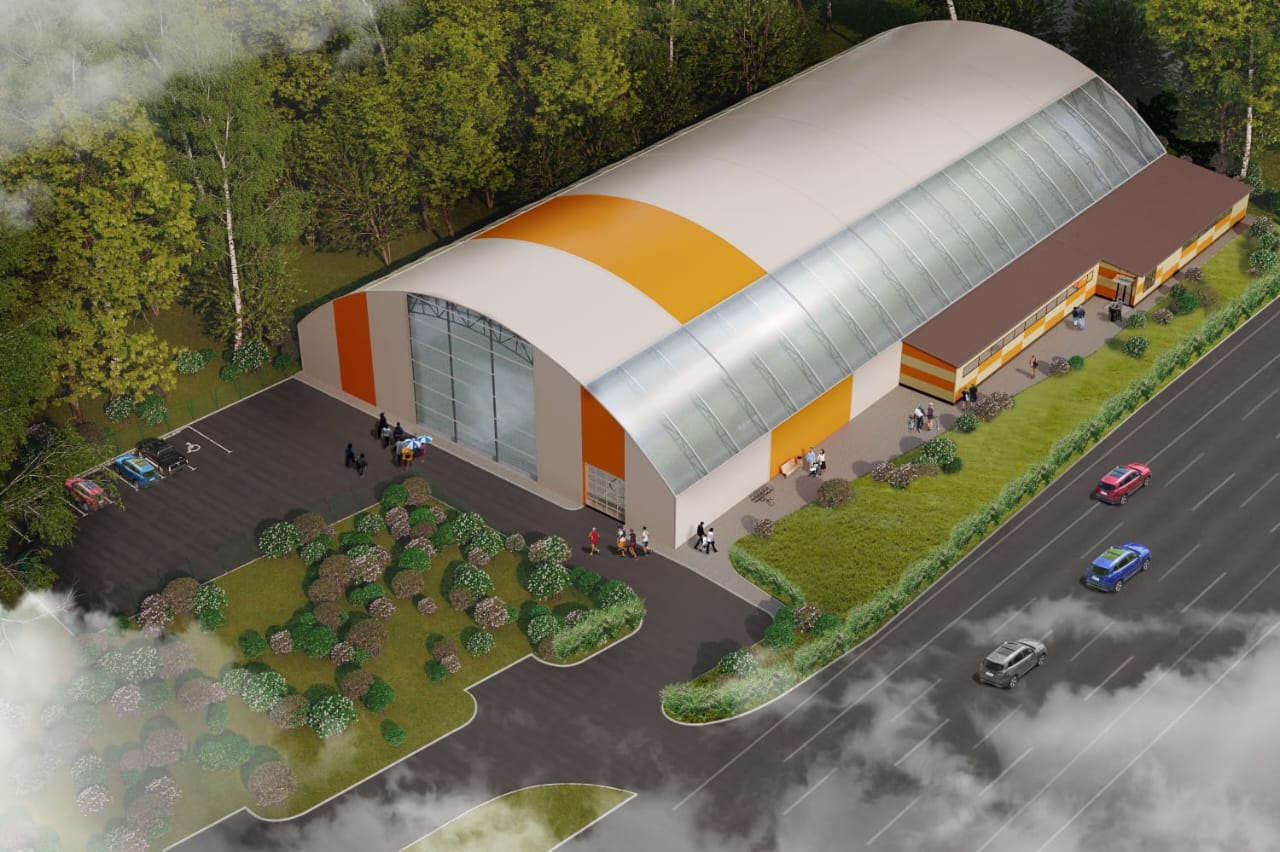

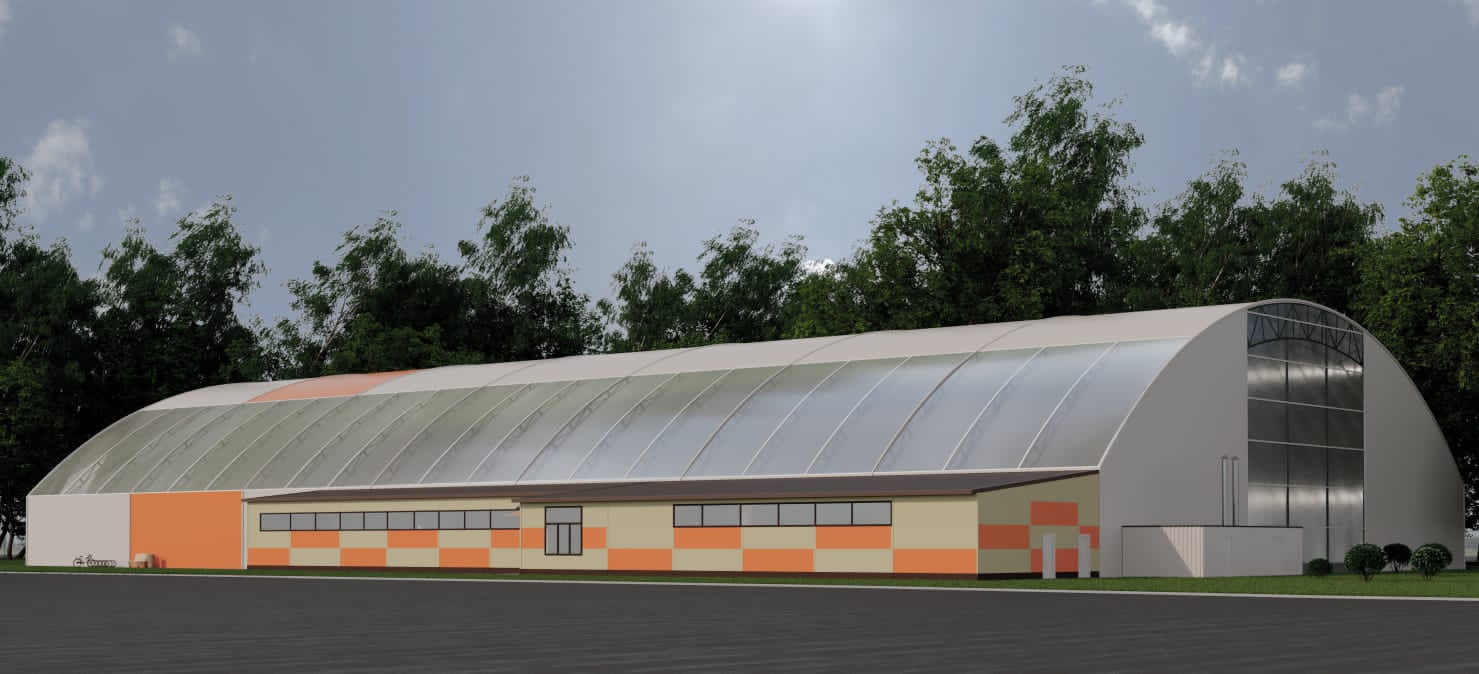

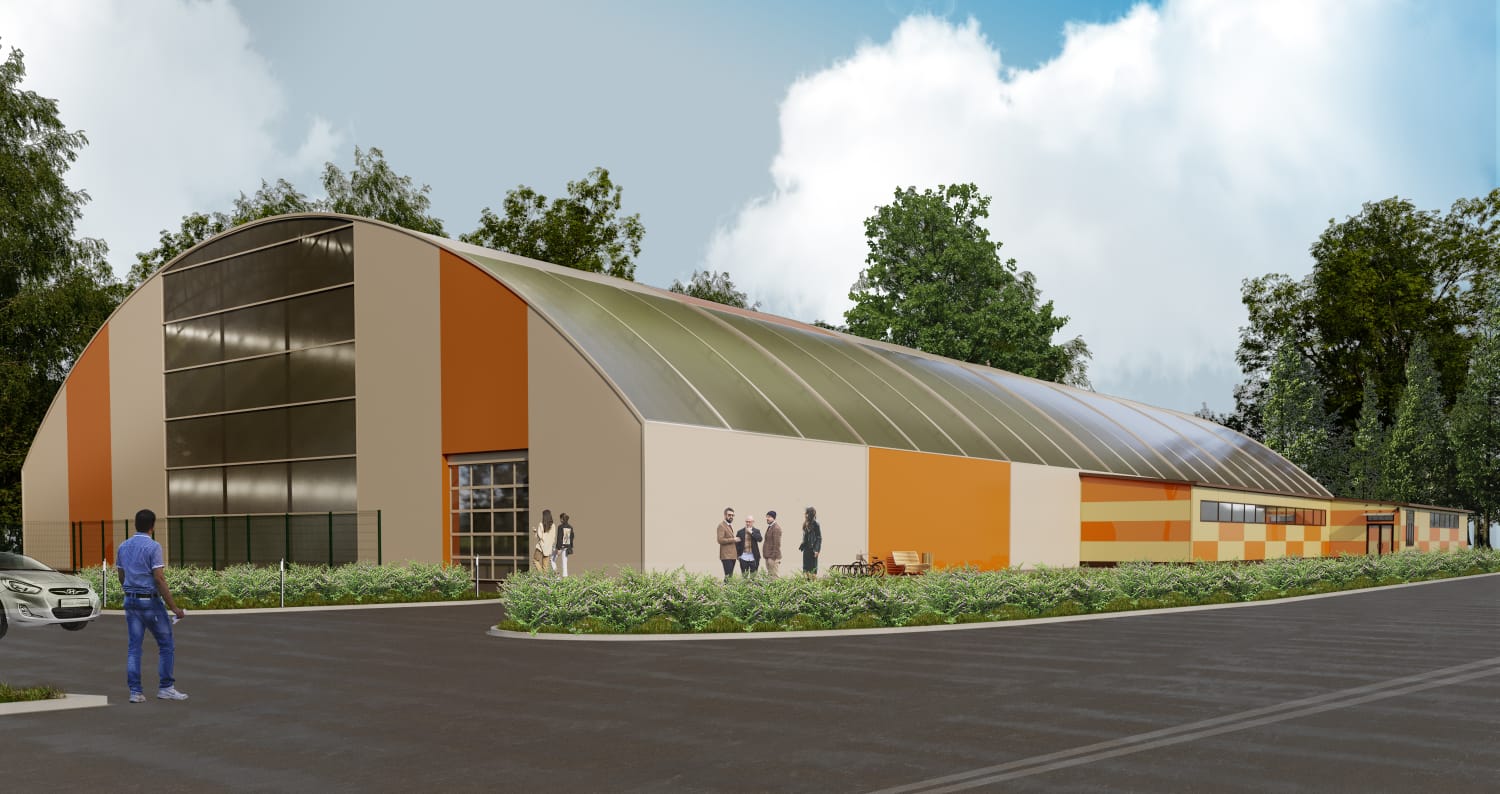

Проектируемое здание состоит из:

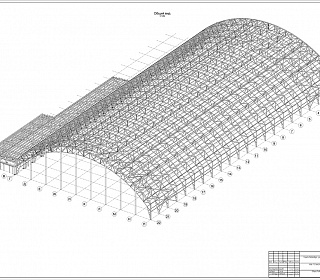

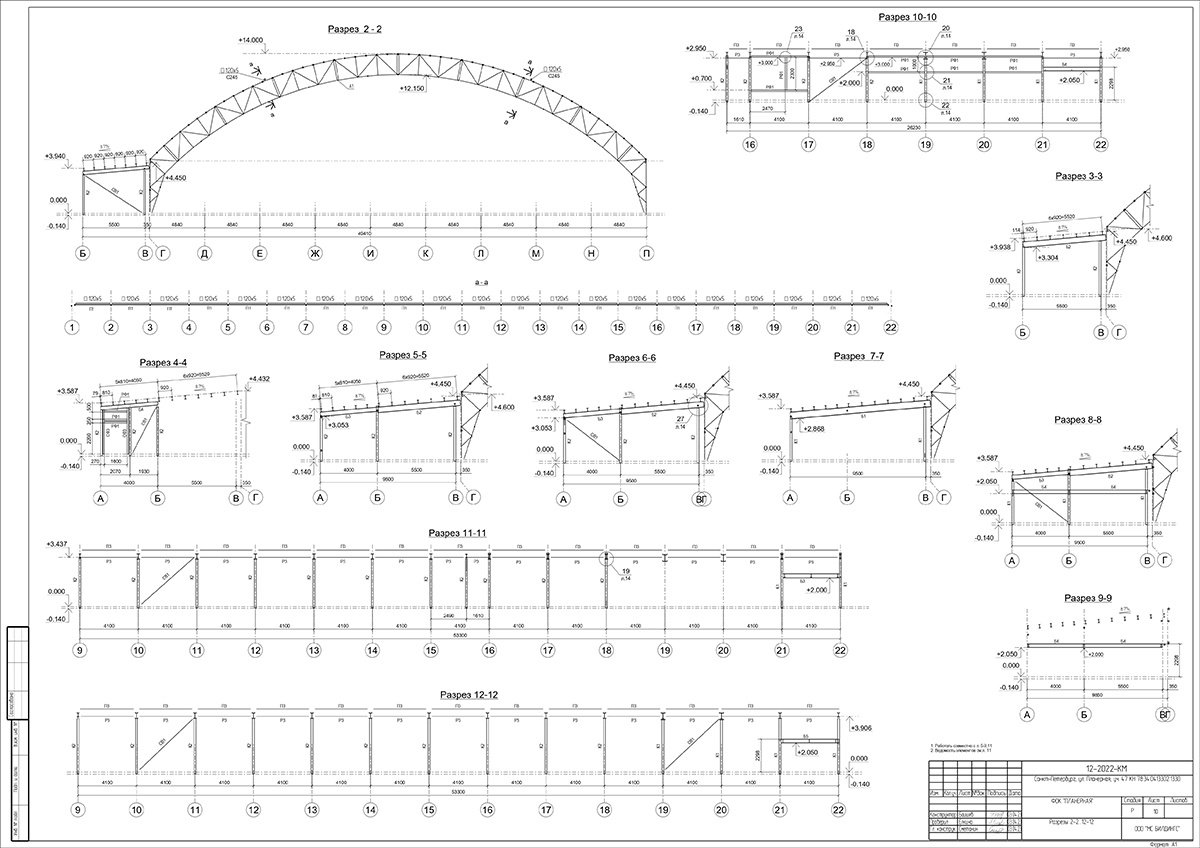

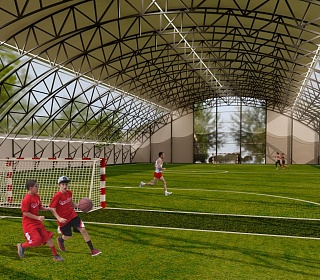

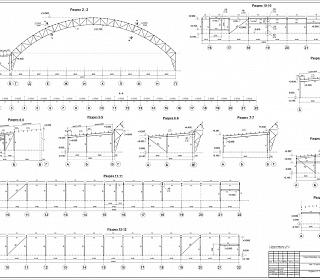

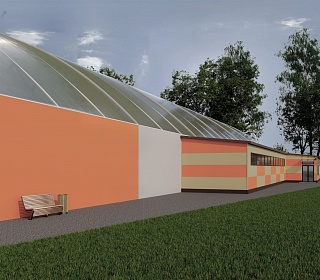

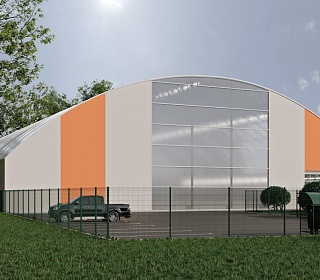

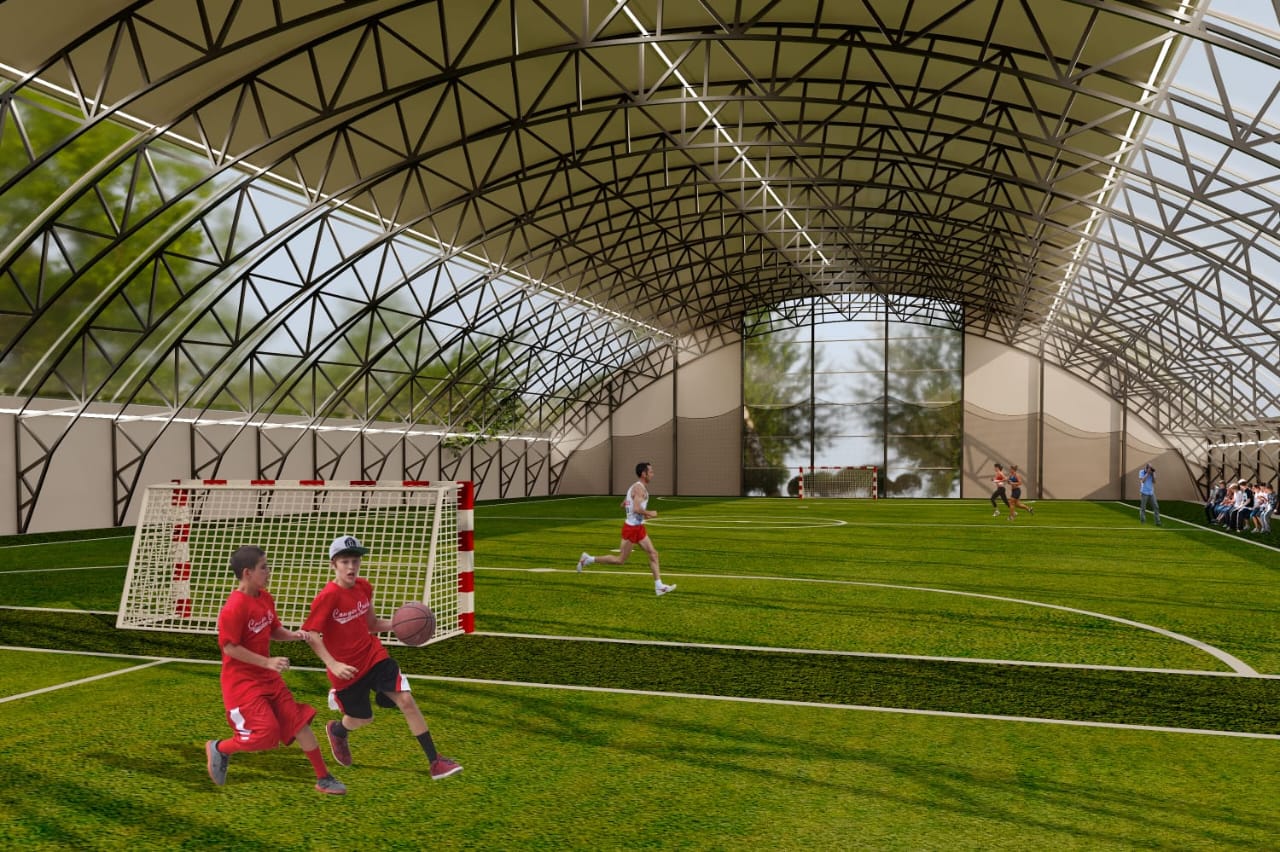

1. Сборно- разборного тентового арочного здания, расположенного в осях 1-22/Г-П и имеет размеры по крайним осям 86,1м х 43,56м. Отметка верха покрытия +14,0м. Поперечные рамы однопролетные, шаг расположения 4,1м, пролет 43,56м.;

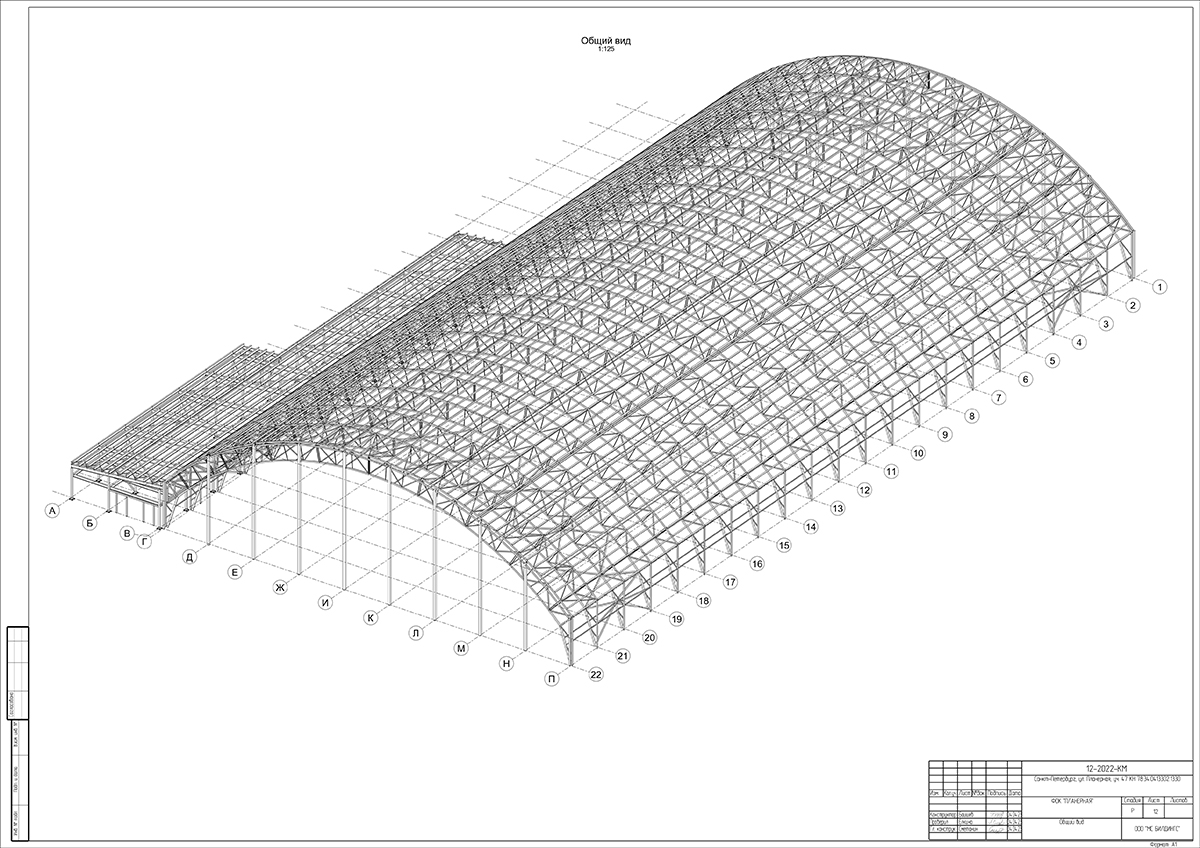

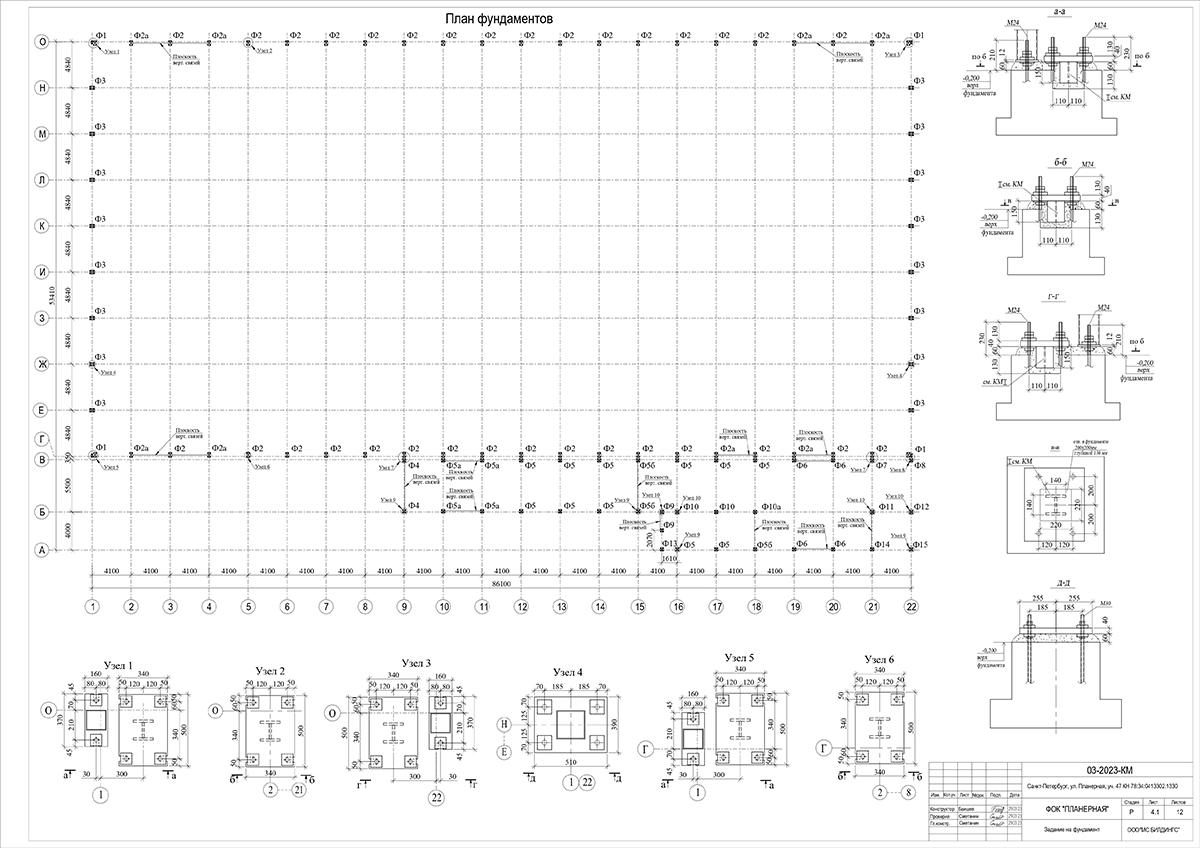

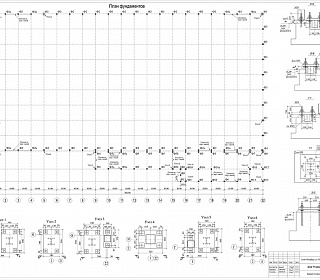

Опирание арок на фундамент - шарнирное. Сопряжение элементов конструкции между собой выполняется из листовой стали. Схема покрытия прогонная. Прогоны разрезные, шарнирно опирающиеся на арки. В поперечном направлении общая устойчивость конструкции обеспечивается за счет жесткого сопряжения арок и колонн . Устойчивость арок из плоскости по верхнему поясу обеспечивается прогонами, связями между прогонами и связями между верхними и нижними поясами. Устойчивость арок по нижним поясам обеспечивается системой вертикальных и горизонтальных связей и распорок.

Арки конструкции запроектированны из стального гнутого замкнутого профиля квадратного сечения. Марка стали С345. Торцевые фахверковые колонны запроектированны из стального гнутого замкнутого профиля квадратного сечения. Связи и распорки запроектированны из стального гнутого замкнутого профиля квадратного сечения.

Типоразмеры применяемых конструкций сведены к необходимому минимуму, что позволяет ускорить монтажные работы. Оптимальное решение, учитывающее одновременно стоимость металла, изготовление и монтаж, дает типизация конструкций.

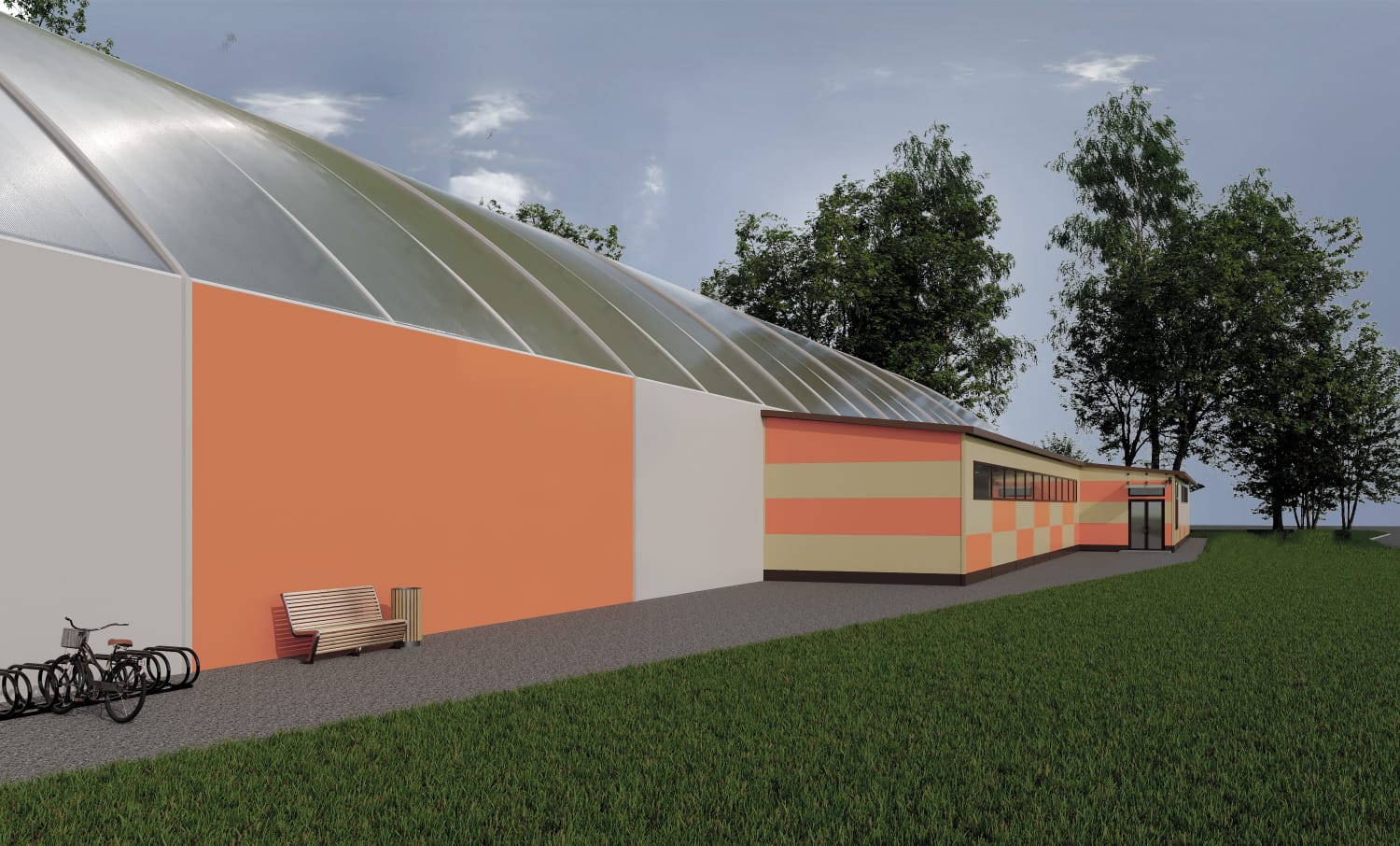

2. Здание АБК в осях 9-22/А-В имеет размеры по крайним осям 53,3м х 9,5м. Отметка верха покрытия - 4,5м. Ограждающие конструкции покрытия - трехслойная сэндвич панель 150мм. Колонны здания выполнены из стального гнутого замкнутого профиля квадратного сечения, на которые опираются балки, выполненные из двутавра. Сопряжение балок с колоннами - шарнирное, колонн с фундаментом - жесткое. Устойчивость и геометрическая неизменяемость каркаса обеспечивается жестким защемлением колонн в фундамент и системой вертикальных и горизонтальных связей.

Общий вес запроектированных металлоконструкций – 220тн.

Ограждающие конструкции кровли тентового здания - «Панели тентовые трехслойные с базальтовым утеплителем» (сертификат соответствия №04ИДЮ 13.RU.C00470) которые изготавливаются согласно ТУ 23.99.19-002-45384498-2021, в комбинации с кровельной модульной системой Карбогласс
