Открытие Ледовой Арены в Республике Крым

В с. Уютное, Сакского района, Республики Крым открылась новая ледовая арена, строительство которой, осуществлялась непосредственно с участием компании МС БИЛДИНГС.

В рамках заключенного договора, наша компания выполняла следующие виды работ:

1. Разработка проектной документации стадии КМ и на здание ледовой арены и на здания АБК;

2. Разработка проектной документации стадии «КМД» на все металлоконструкции комплекса;

3. Изготовление всех металлоконструкций ледовой арены;

4. Изготовление ограждающих конструкций кровли ледовой арены из панелей тентовых трехслойных с базальтовым утеплителем ТУ 23.99.19-002-45384498-2021;

5. Поставка комплекта здания ледовой арены в Республику Крым;

6. Монтаж металлоконструкций комплекса, а также всех ограждающих конструкций.

Изготовленное нашей компании комплект здания ледовой арены состоит из двух частей:

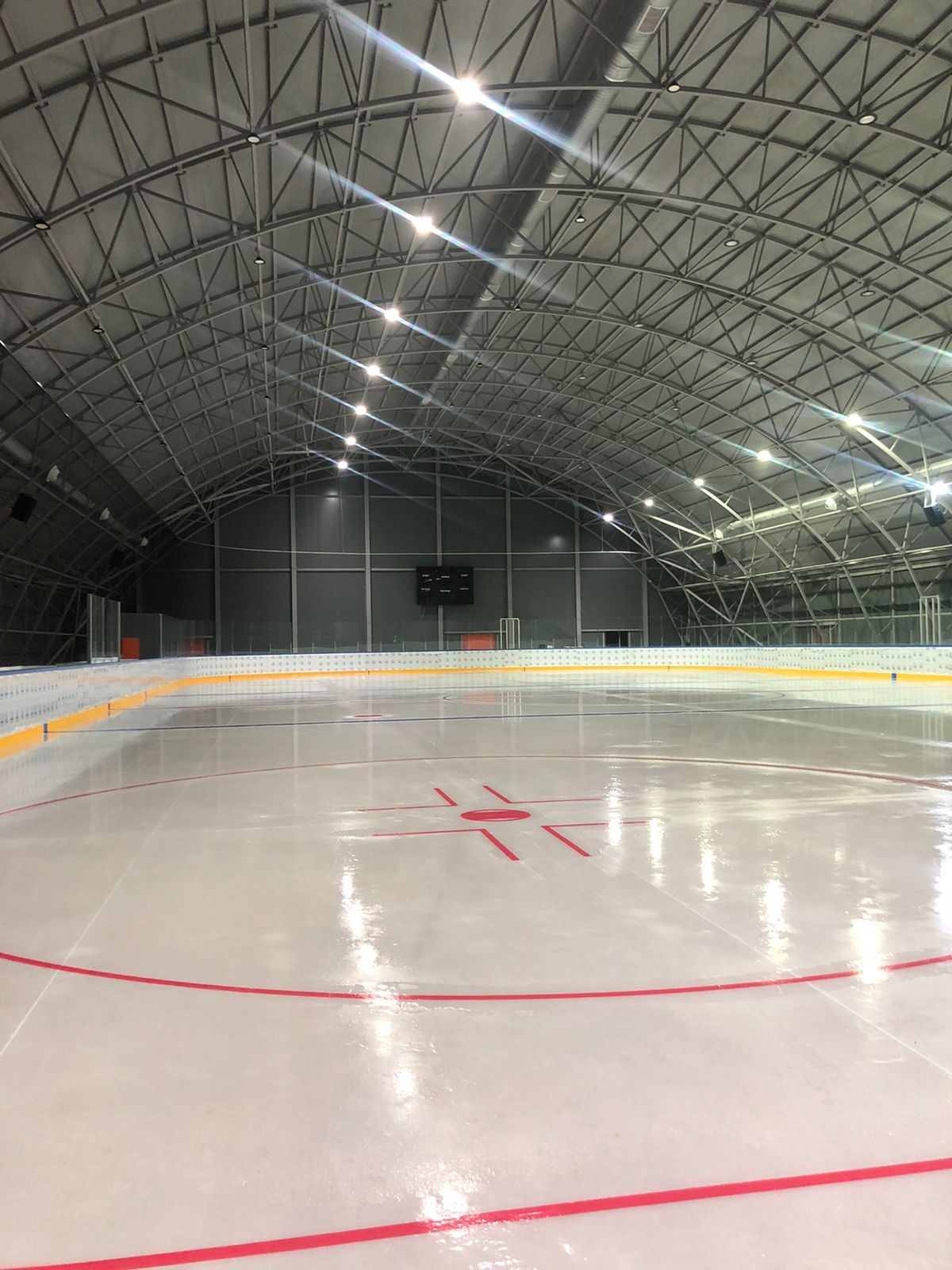

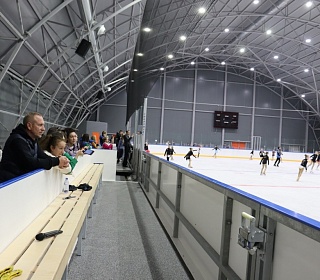

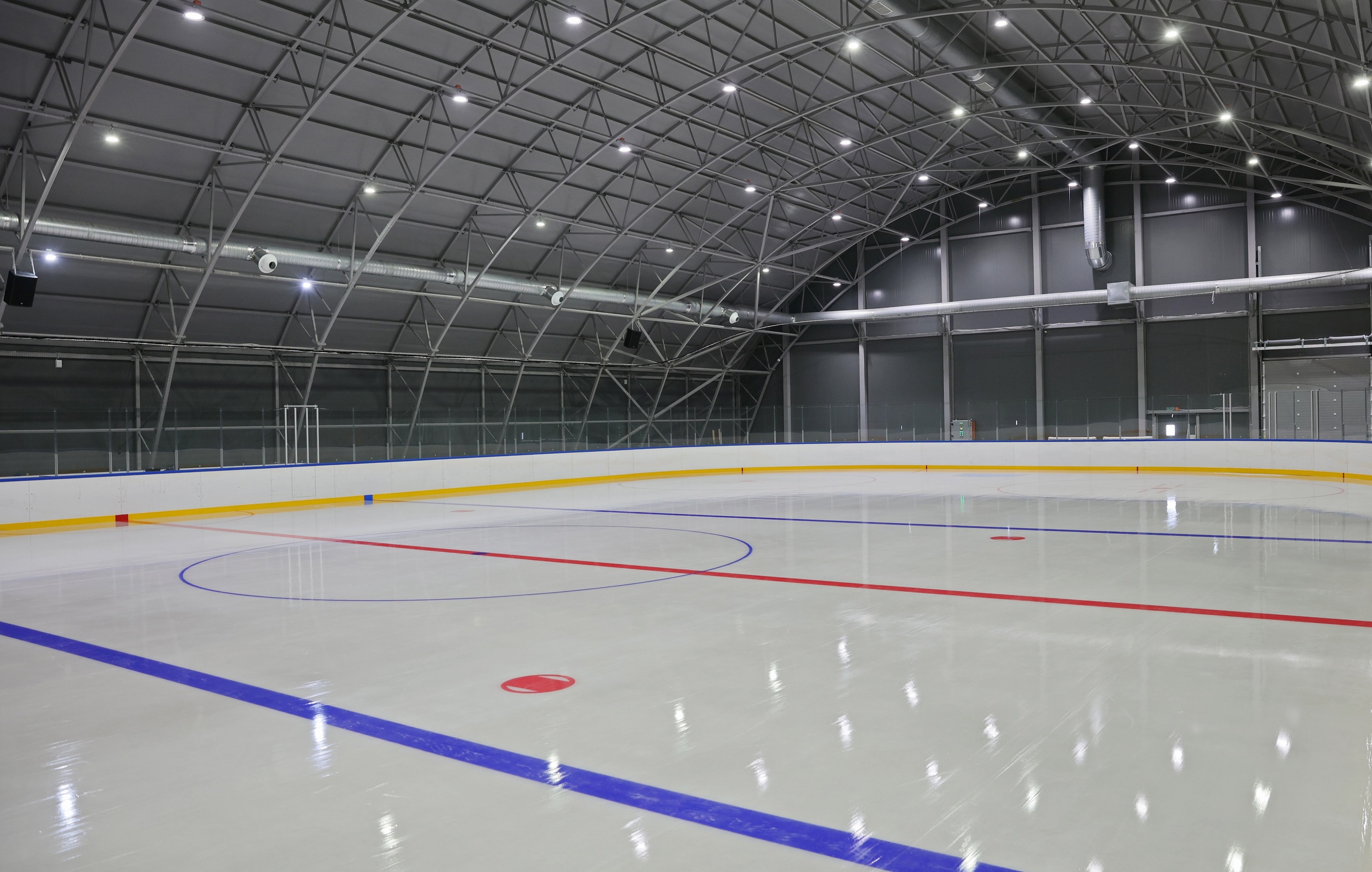

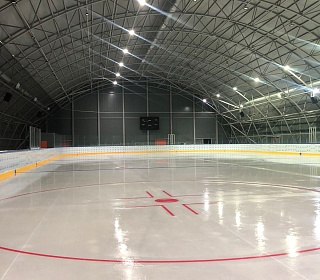

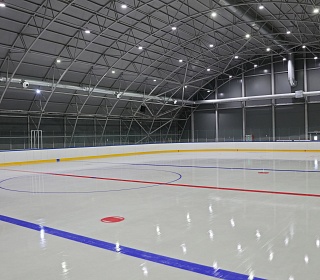

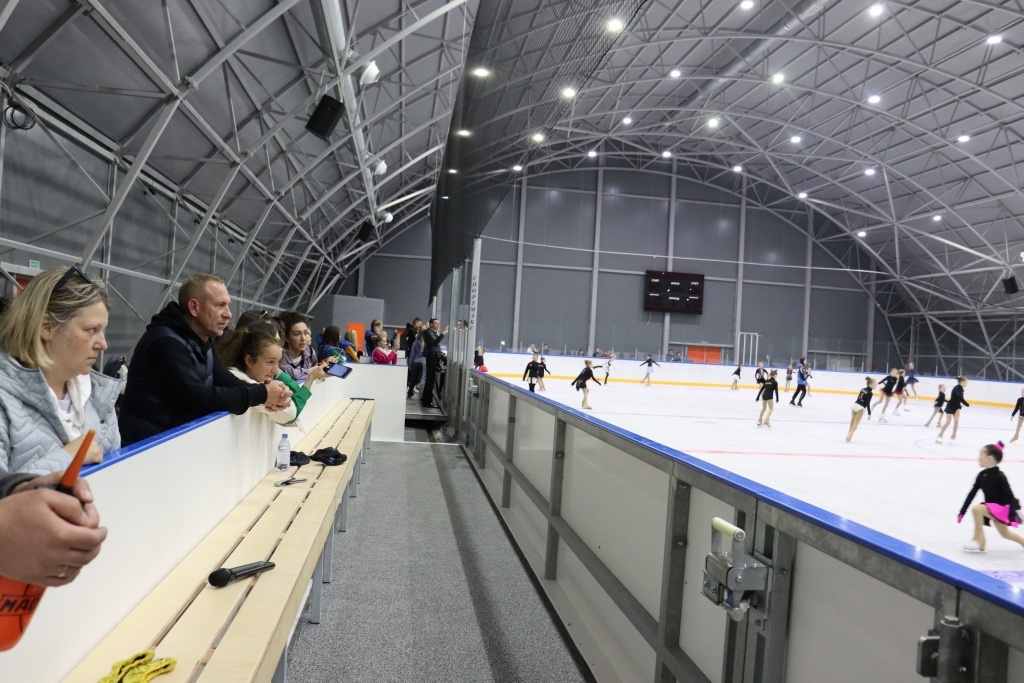

1. Сборно- разборного тентового арочного здания, расположенного в осях 1-11/Е-Ю и имеет размеры по крайним осям 62мх34,7м. Отметка верха покрытия +13,1м. Поперечные рамы однопролетные, шаг расположения 4,1м, пролет 34,7м.

Опирание арок на фундамент - шарнирное. Сопряжение элементов конструкции между собой выполняется из листовой стали. Схема покрытия прогонная. Прогоны разрезные, шарнирно опирающиеся на арки.

Общая устойчивость обеспечивается в поперечном направлении за счет жесткости арок, а в продольном направлении за счет системы вертикальных и горизонтальных связей. Устойчивость арок по верхнему поясу обеспечивается прогонами, по нижнему поясу системой горизонтальных связей. Типоразмеры применяемых конструкций сведены к необходимому минимуму, что позволяет ускорить монтажные работы. Оптимальное решение, учитывающее одновременно стоимость металла, изготовление и монтаж, дает типизация конструкций.

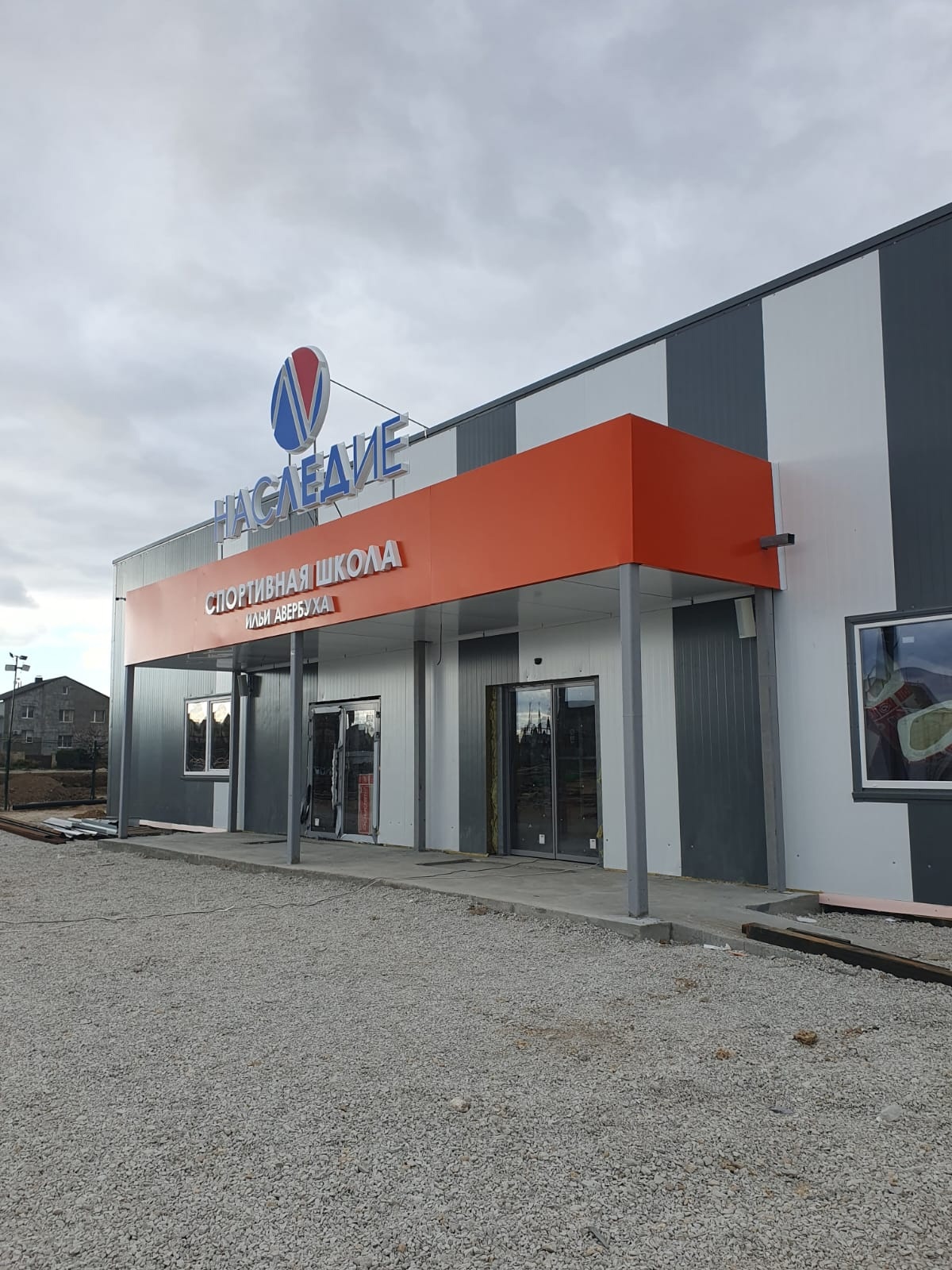

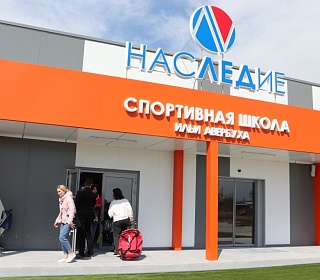

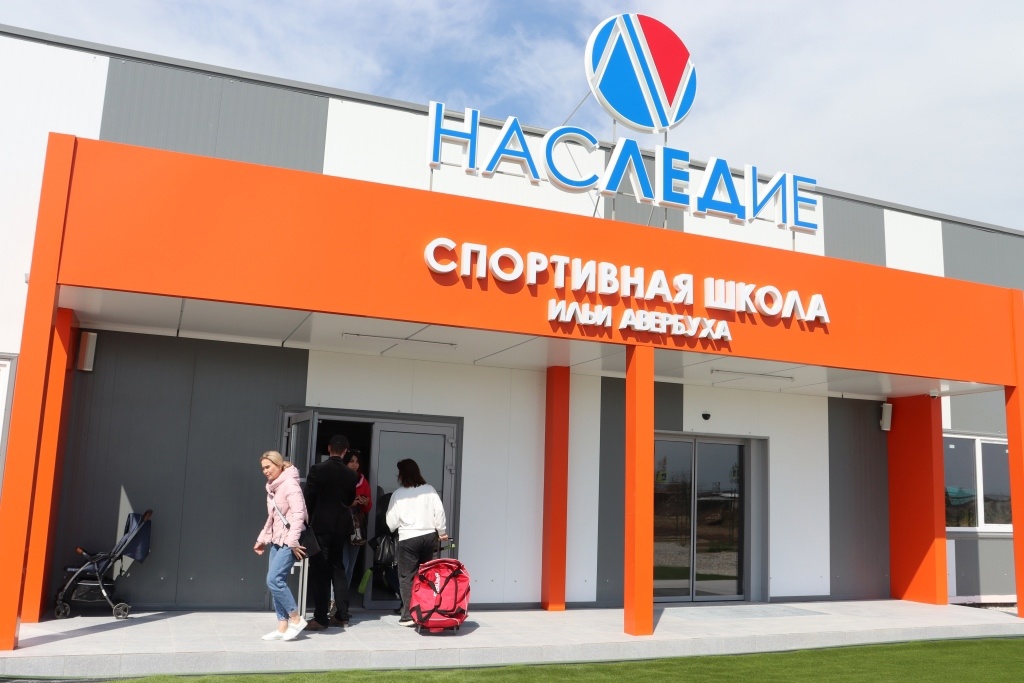

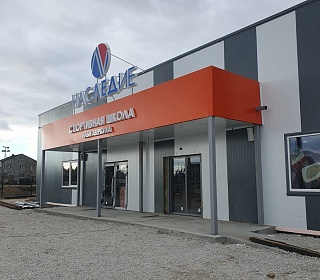

2. Здания АБК в осях 1-13/А-Д имеет размер 20,8мх45,310м, 11-13/Е-Ю -10,4м х 61,650 и 7-13/Ю-Я - 23,310м х7,250м. Колонны запроектированы из квадратной трубы, балки из двутавра. Ограждающие конструкции покрытия- Профилированный лист покрытия марки Н114-750-1,0 по ГОСТ 24045-16.Конструктивное решение представляет собой здание из металлического каркаса. Колонны выполнены из стального гнутого замкнутого профиля квадратного сечения, на которые опираются балки покрытия. Сопряжение балок с колонной - шарнирное, колонн с фундаментом -жесткое. Геометрическая неизменяемость и устойчивость конструкции обеспечивается жестким защемлением колонн в фундаменты и системой вертикальных и горизонтальных связей.

Типоразмеры применяемых конструкций сведены к необходимому минимуму, что позволяет ускорить монтажные работы. Оптимальное решение, учитывающее одновременно стоимость металла, изготовление и монтаж, дает типизация конструкций.
