Начало строительство футбольного манежа в пгт Апастово Республики Татарстан

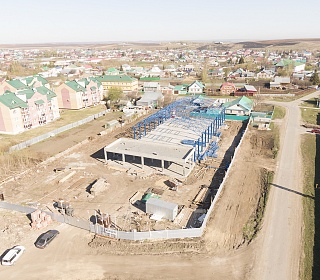

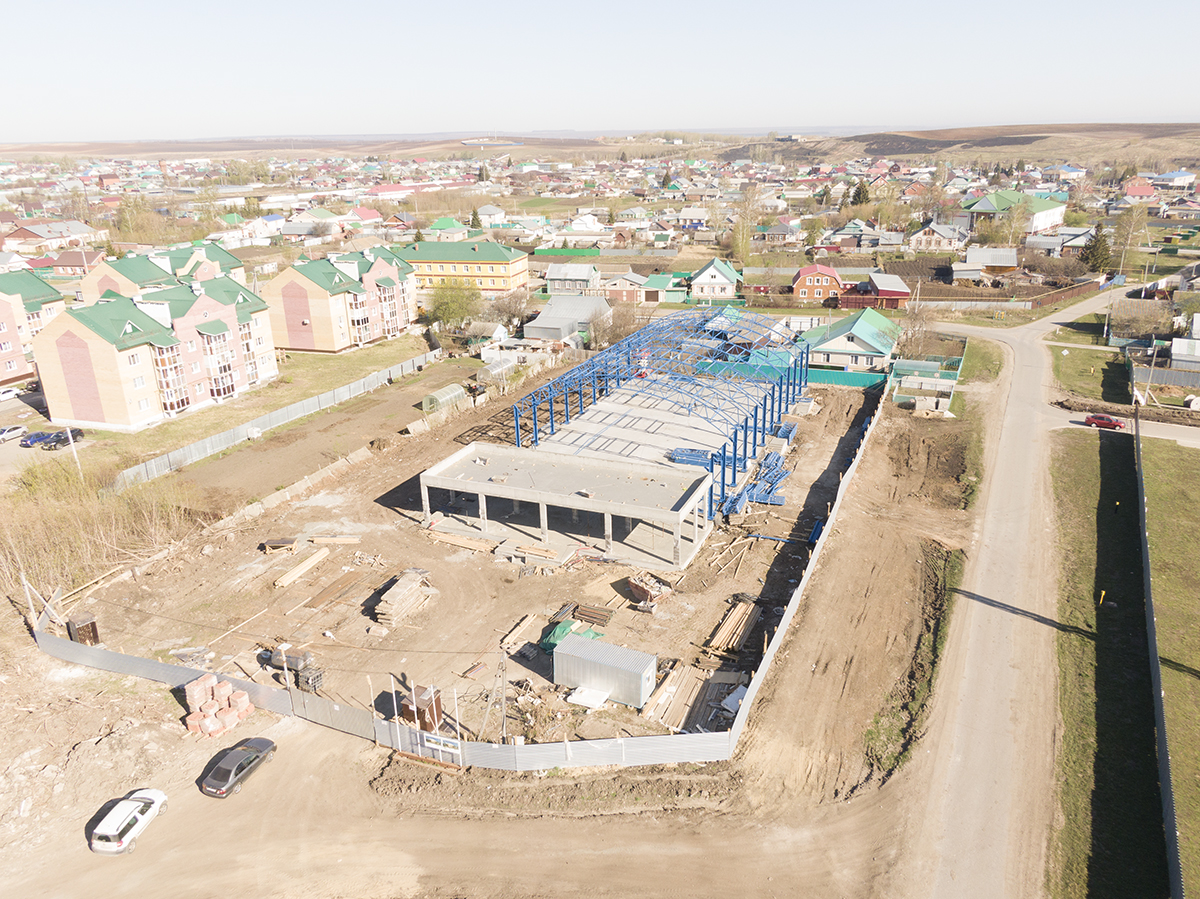

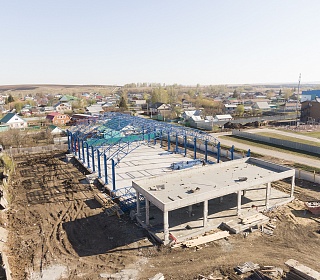

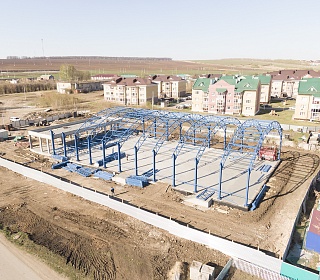

В пгт. Апастово, Республики Татарстан компания MS BUILDINGS приступила к строительству футбольного манежа 24х54м.
Технико-экономические показатели по объекту:
Этажность-1 этаж;
Общая площадь здания: 1314,7 кв.м.
АБК-209,7 кв.м.
Манеж-1105,0 кв.м.
Площадь застройки-1407,64 кв.м.

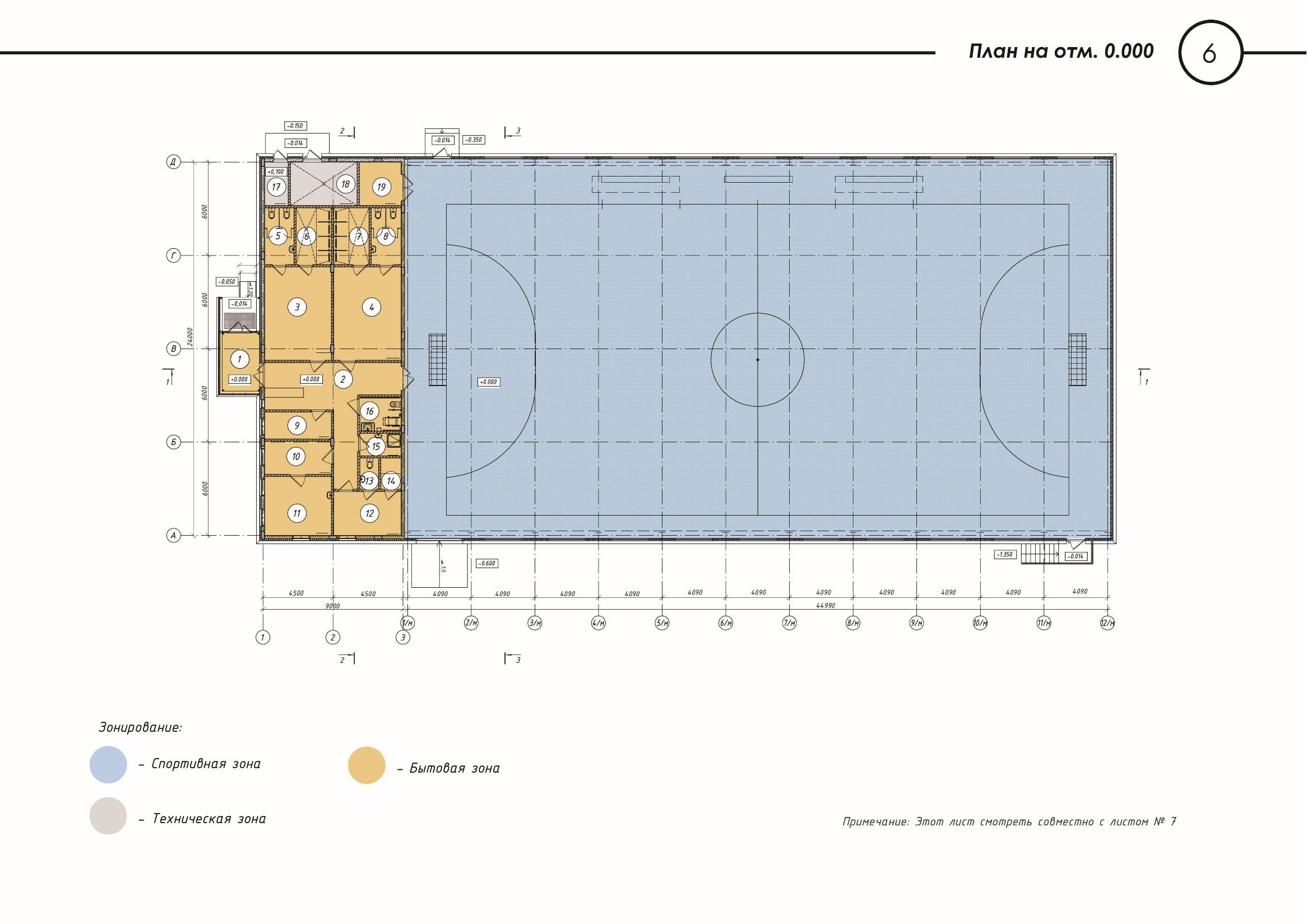

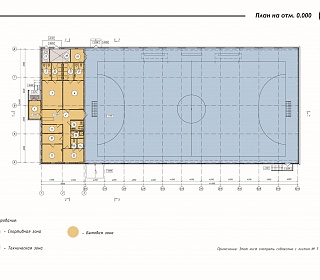

Состав помещений:
Тамбур – 10,8м.кв.;
Вестибюль – 34,8м.кв.;
2 раздевалки на 12 мест – по 26,0м.кв.;
В каждой раздевалке санузел – по 6,8м.кв.;
В каждой раздевалке душевые – по 8,4м.кв.;
Медкабинет – 16,7м.кв.;
Процедурная – 12,1м.кв.;
Общий санузел – 5,7м.кв.;
КУИ – 4,1м.кв.;
Кабинет тренера с санузлом и душевой – 17,6м.кв.;
ИТП и водомерный узел – 13,2м.кв.;
Инвентарная – 13,0м.кв.;
Спортивный зал с искусственным газоном 40мм – 1 105м.кв.
Ограждающие конструкции кровли манежа - «Панели тентовые трехслойные с базальтовым утеплителем» (сертификат соответствия №04ИДЮ13.RU.С00470, ТУ23.99.19-002-45384498-2021) - вид ограждающих конструкций полной заводской готовности, предназначенный для утепления зданий и сооружений. Представляет собой два слоя тентового полотна из ПВХ материала с внутренним слоем утеплителя из минеральной ваты.
Ограждающие конструкции стен – стеновые сэндвич-панели.
Основные характеристики проектируемого объекта:
- Степень огнестойкости - V;
- Класс функциональной пожарной опасности - Ф3.б;
- Класс конструктивной пожраной опасности - С1.

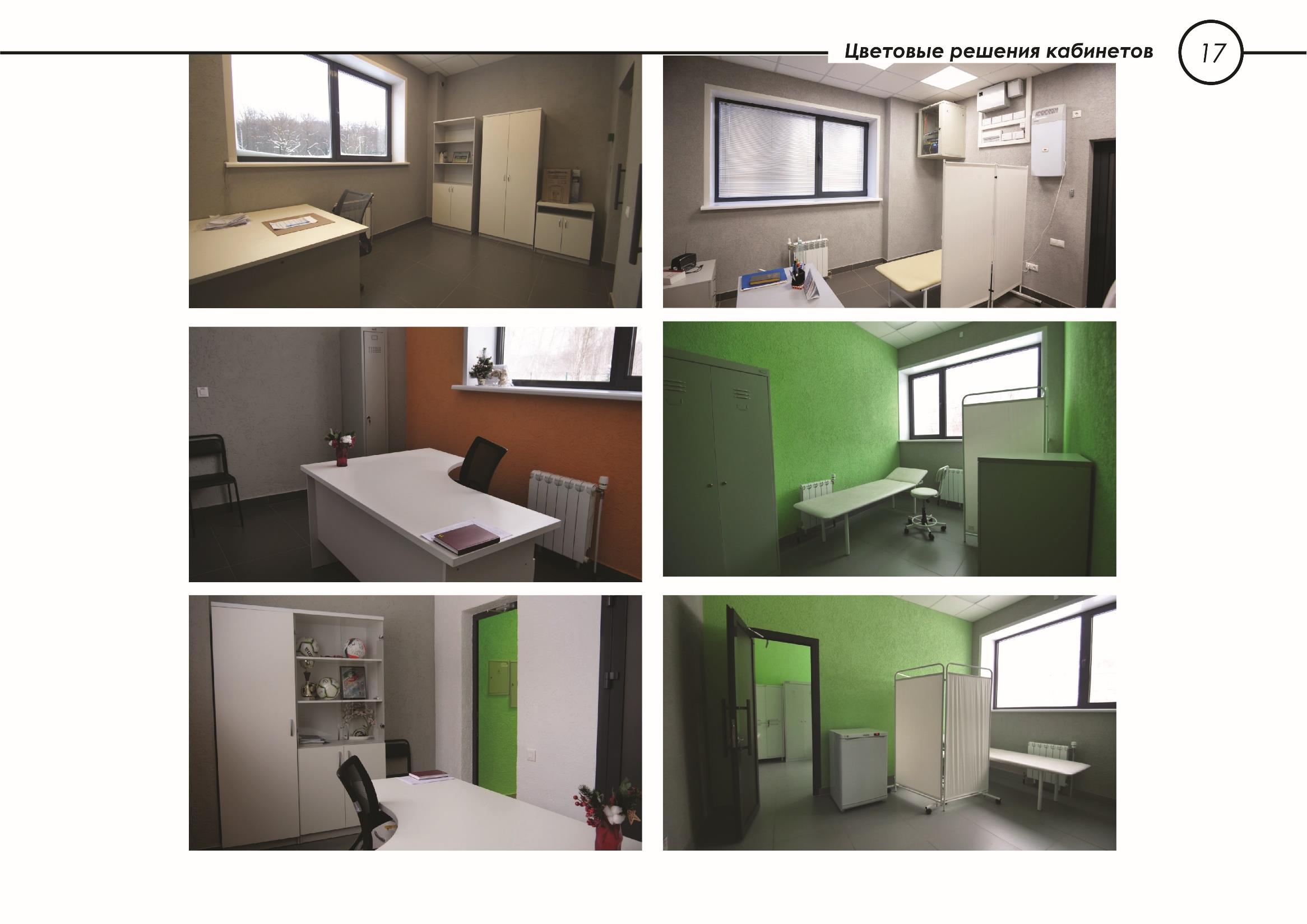

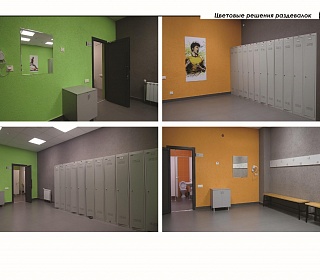

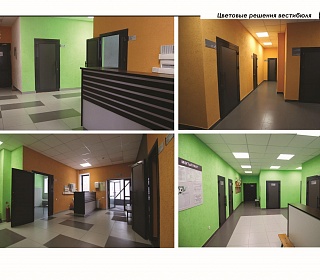

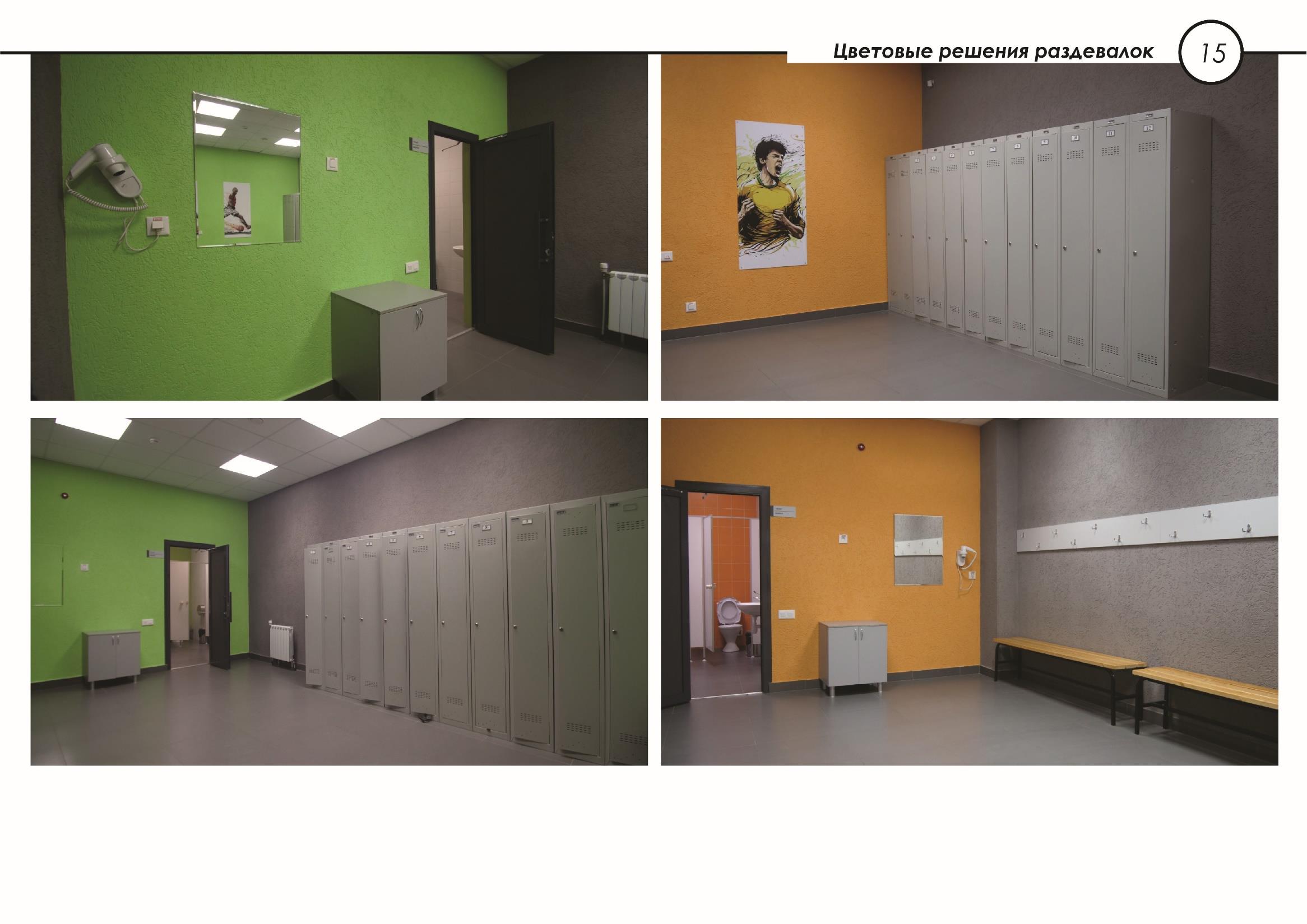

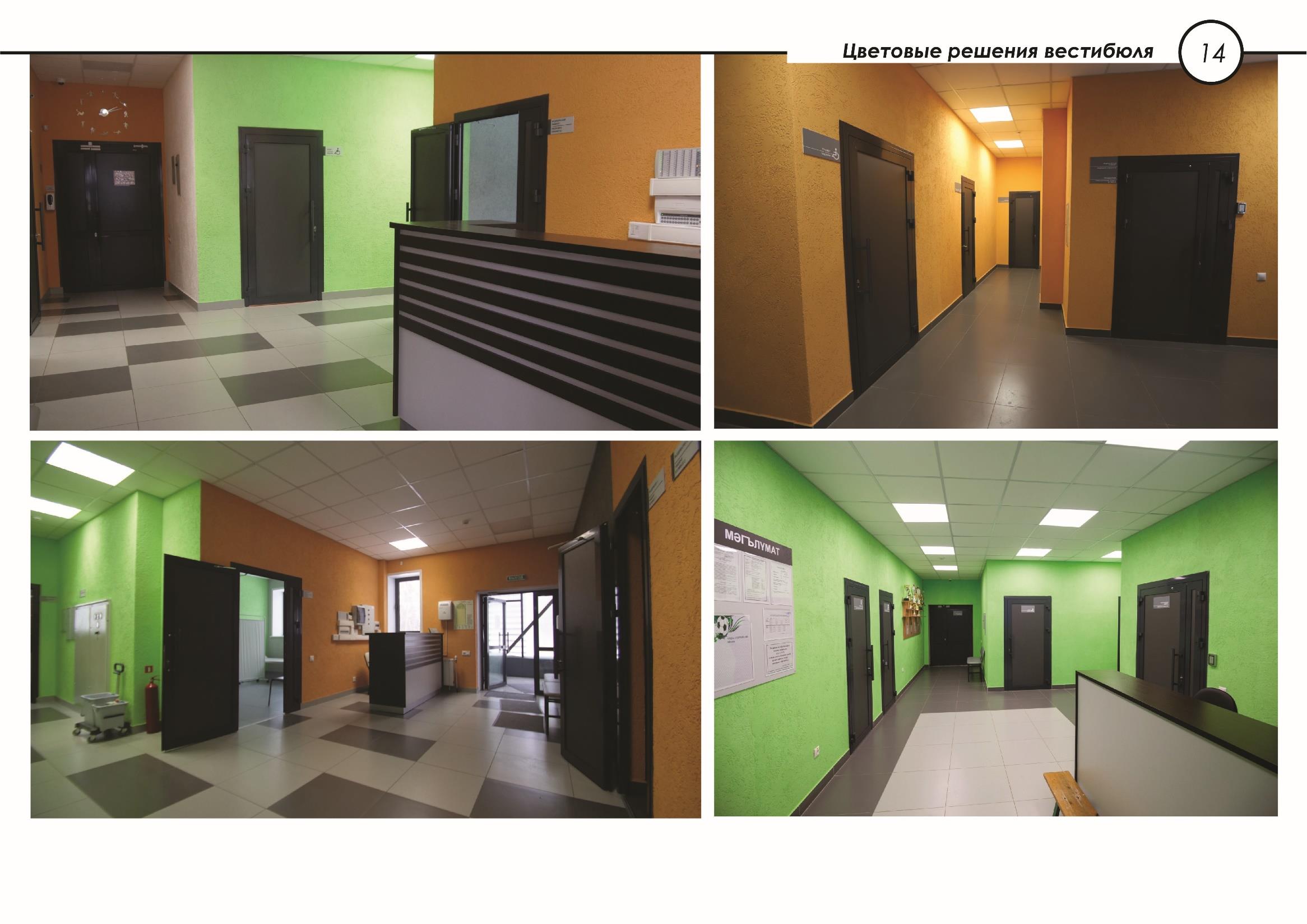

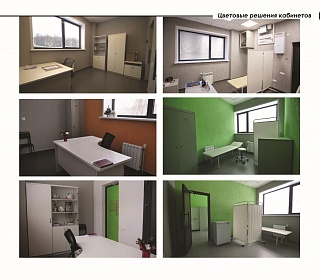

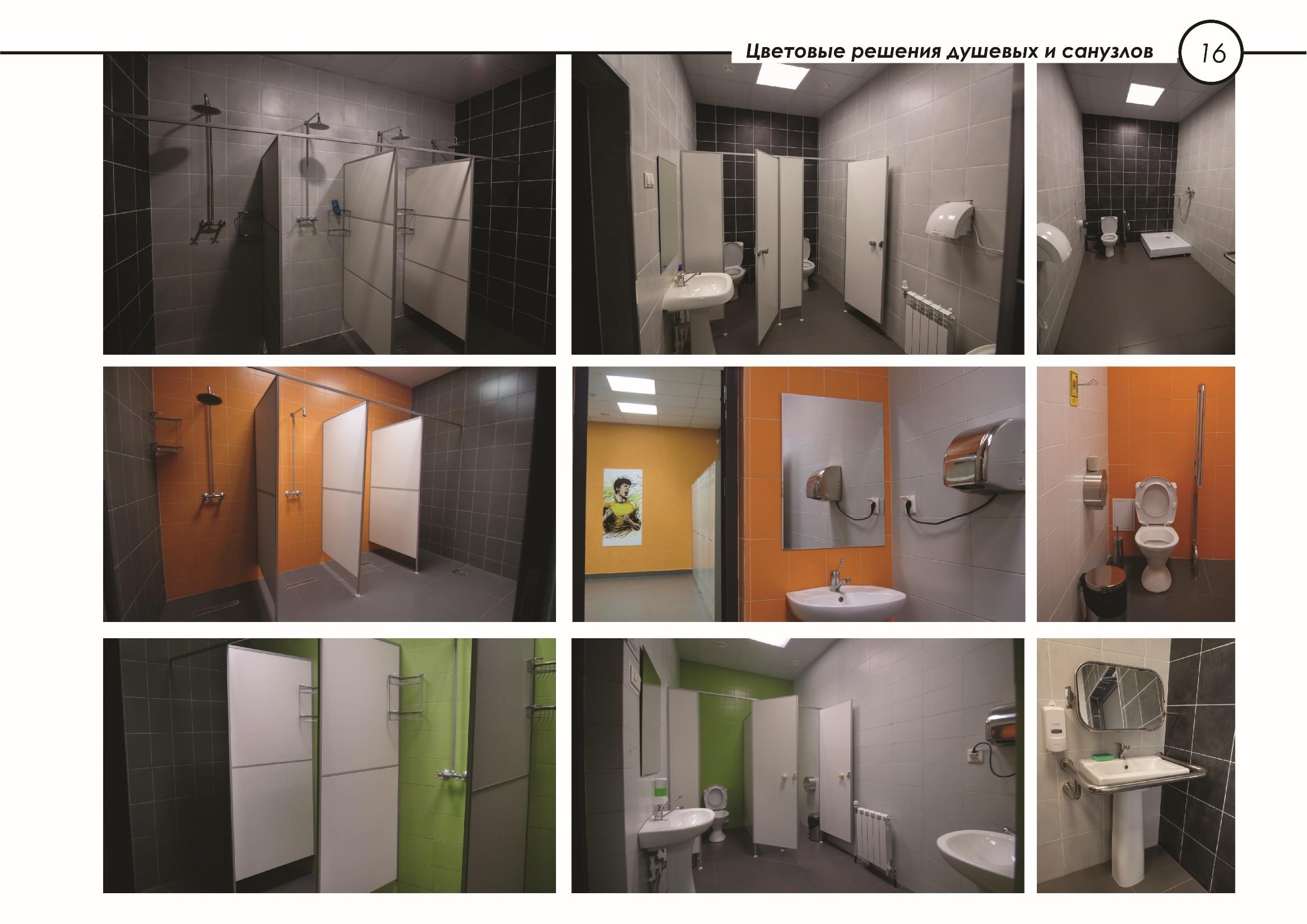

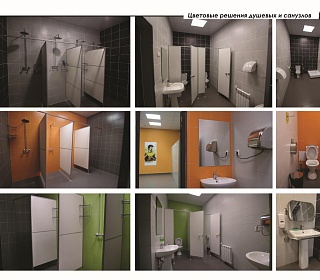

В административном блоке расположены следующие помещения: 2 раздевалки, рассчитанные на 12 человек каждая (при раздевалке уборная на 2 унитаза и душевая на 4 душевые сетки), инвентарная для спортивного оборудования, комната для тренера с душем и уборной, универсальная уборная, оборудованная для МГН, КУИ, гардероб, кабинет для оказания первой медицинской помощи с комнатой ожидания, тепловой узел, электрощитовая.

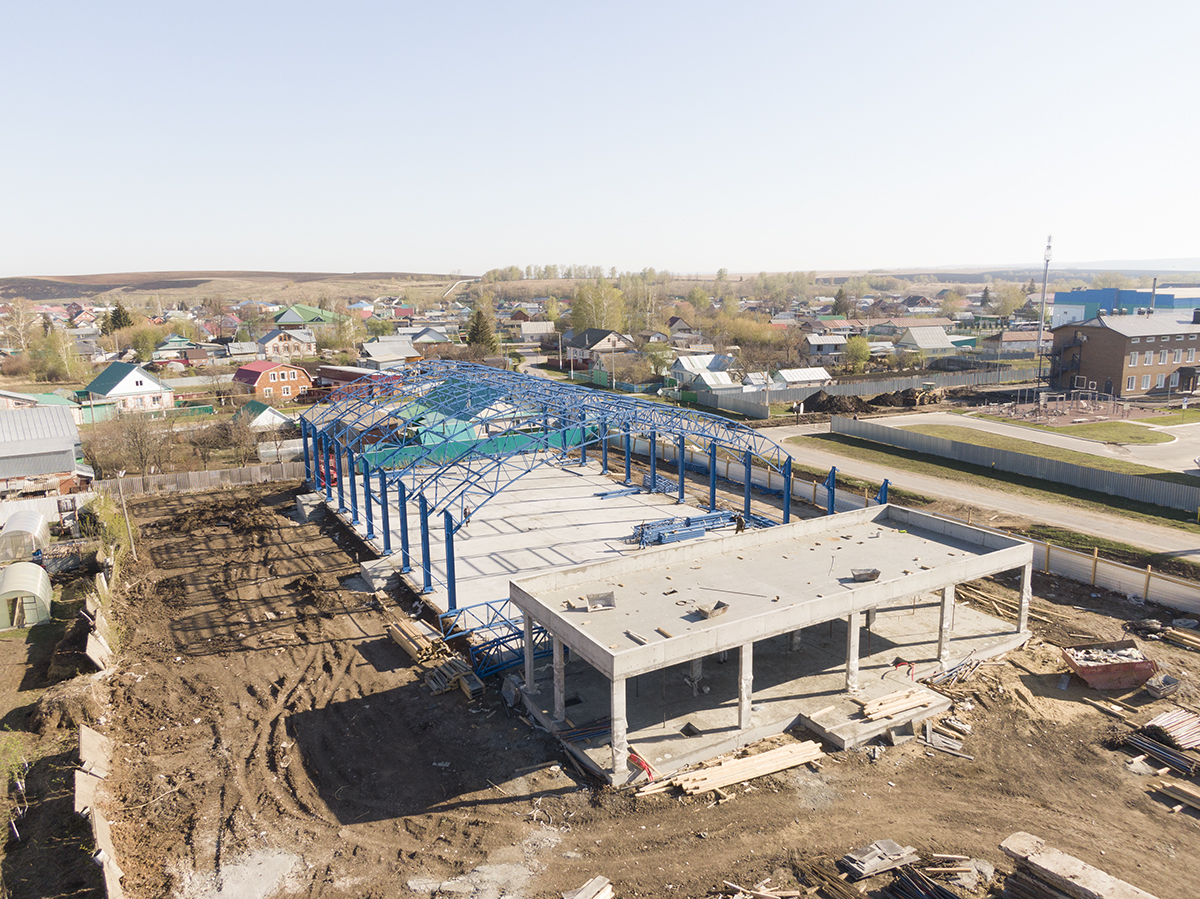

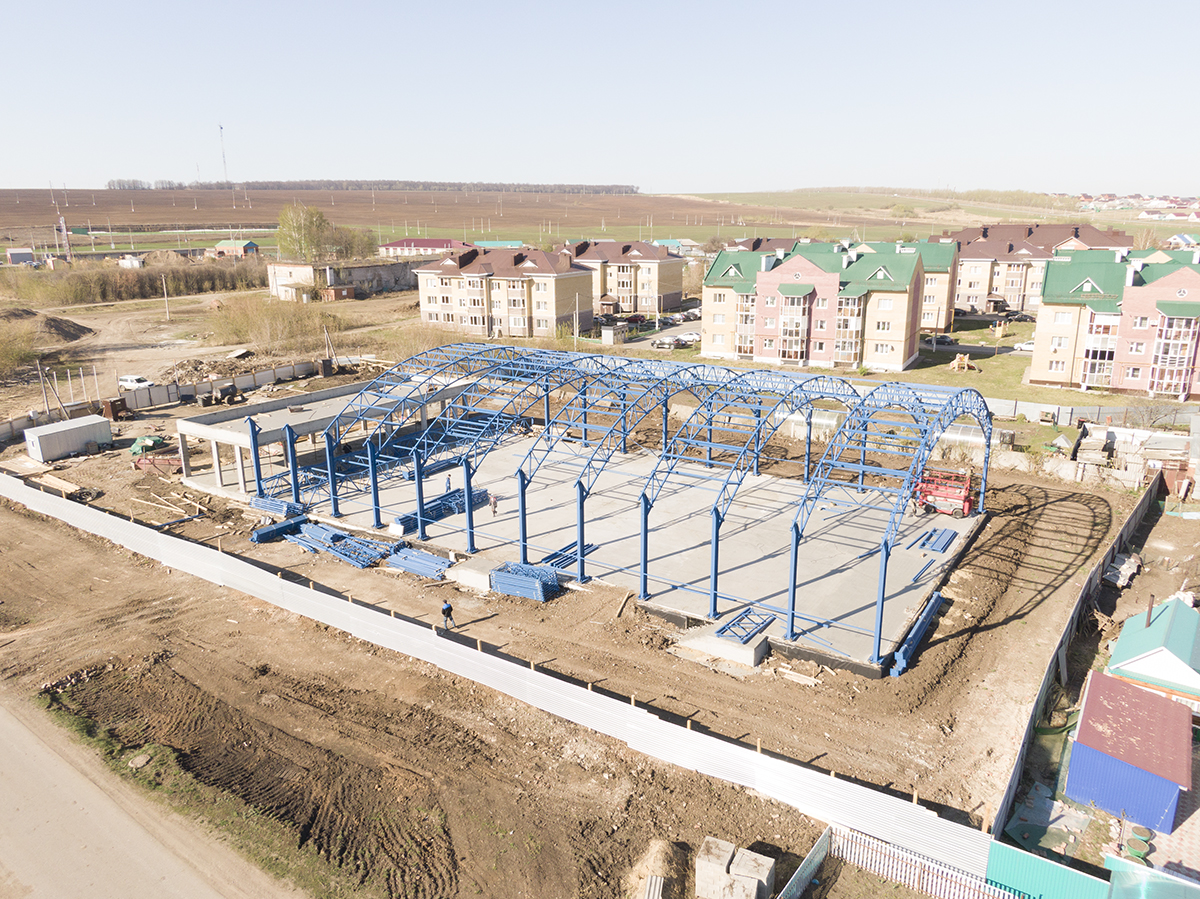

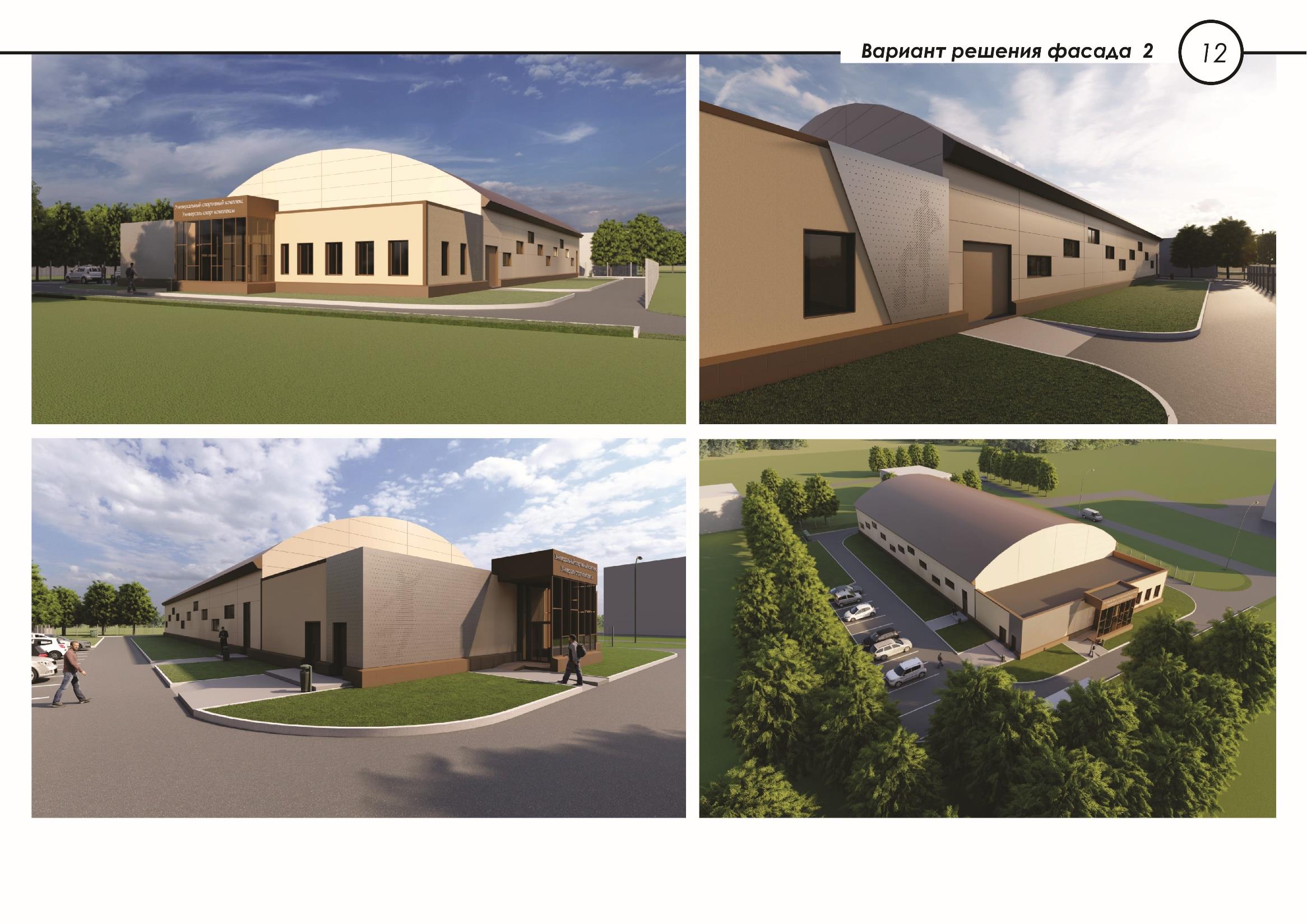

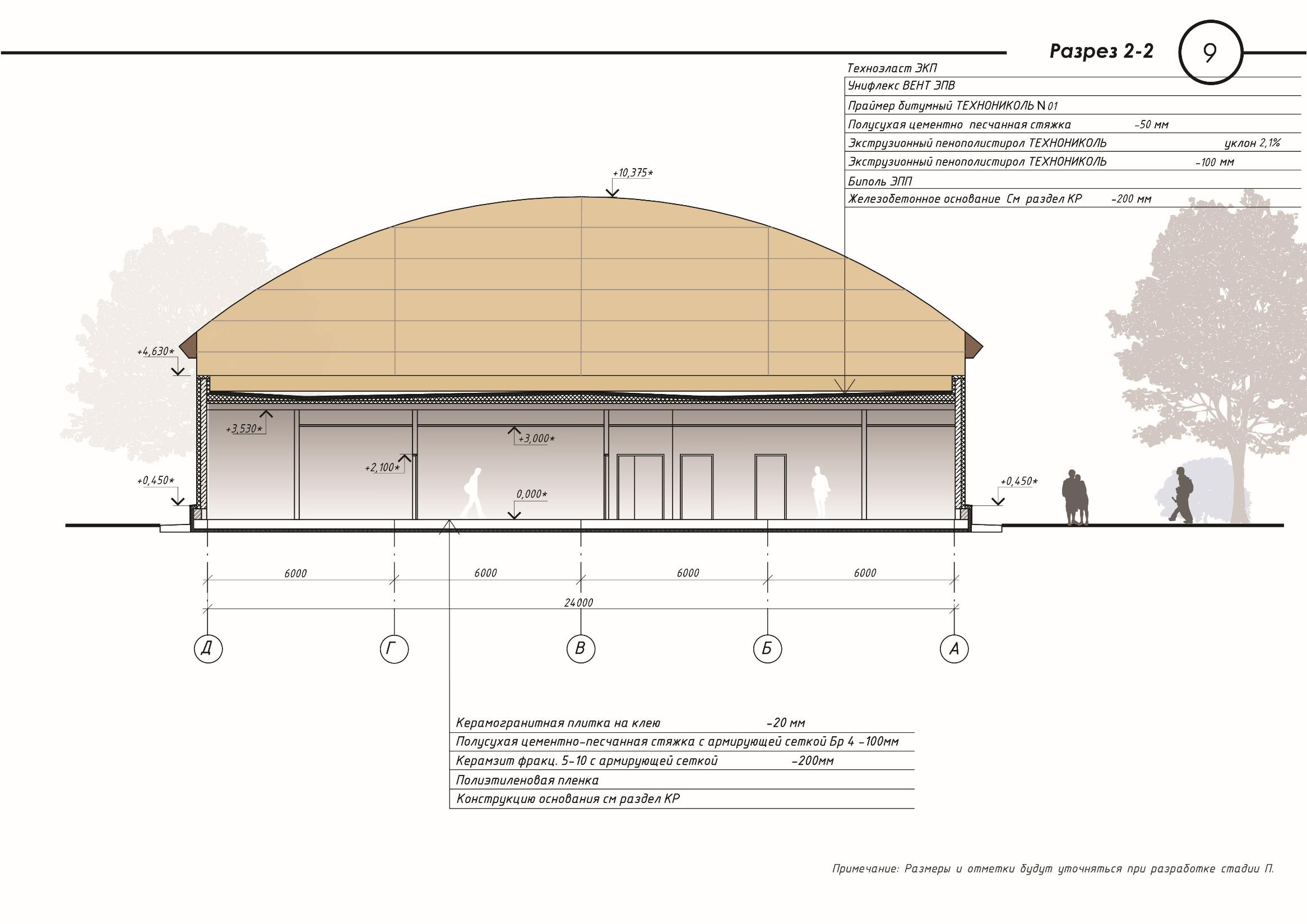

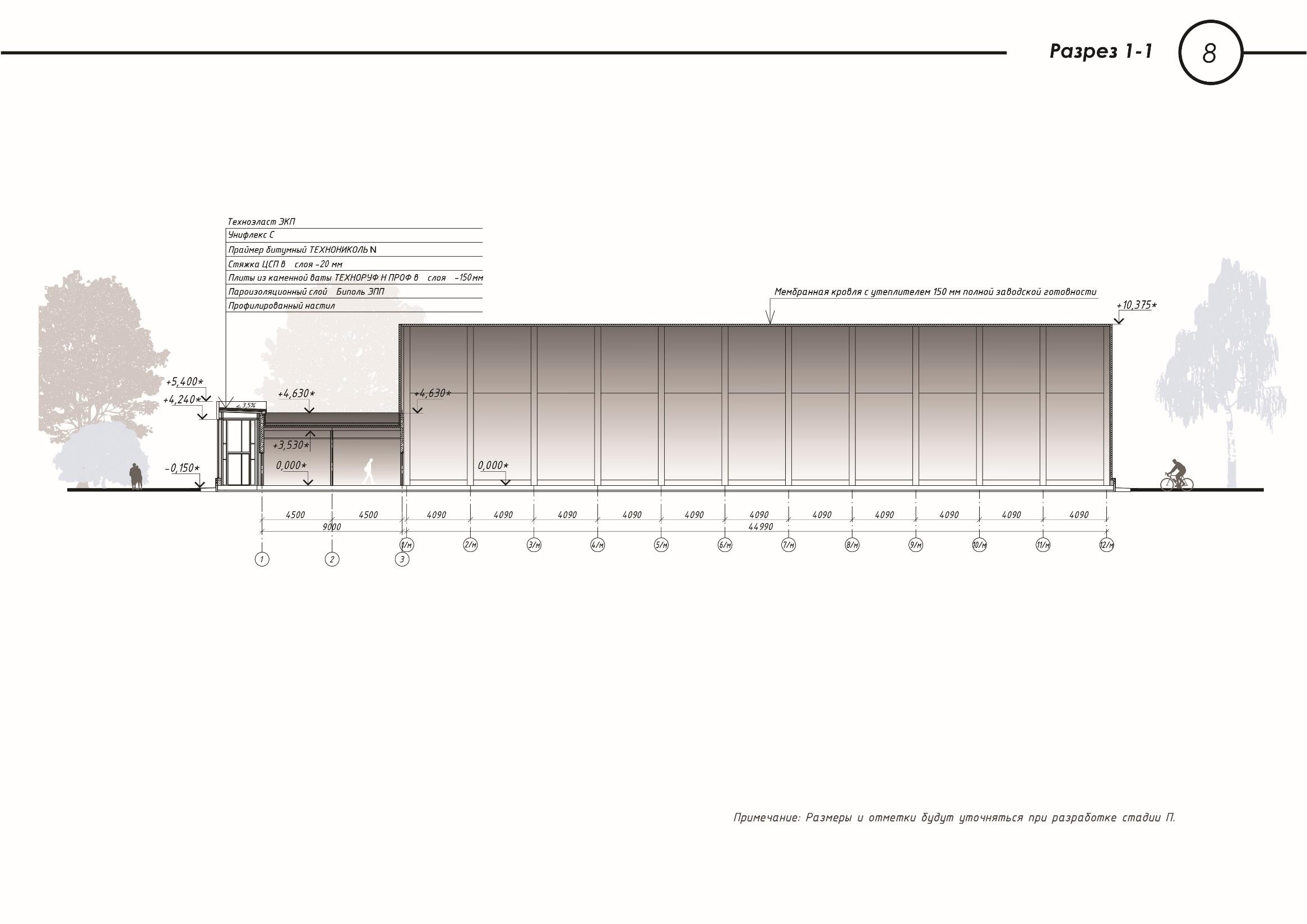

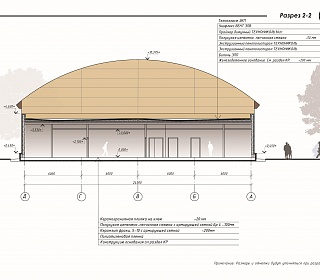

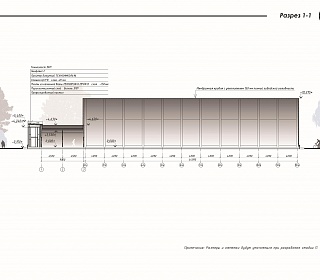

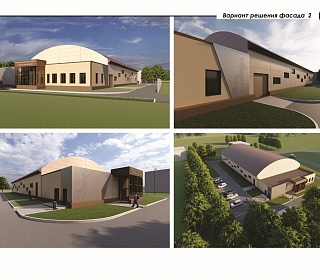

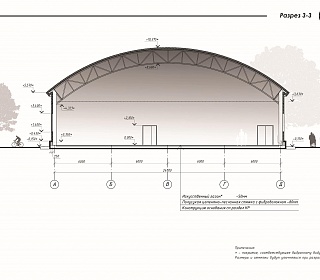

здание АБК имеет прямоугольную форму в плане с плоской крышей, размеры в осях 24х9 м. Несущие элементы здания - монолитный каркас, перекрытие - монолитное, заполнение наружных стен из газобетонных блоков с минераловатньiм утеплителем. Перегородки выполнены из керамического полнотелого кирпича толщиной 120 мм. В качестве декоративных элементов фасадов АБК применены металлические перфорированные листы. Манеж также имеет прямоугольную форму в плане, перекрыт временной конструкцией тента с мембранным покрытием, размеры в осях 24 х 44,99 м. В зоне АБК высота от чистого пола до потолка 3,0 м, в манеже от чистого пола до металлических конструкций 8,68 м.

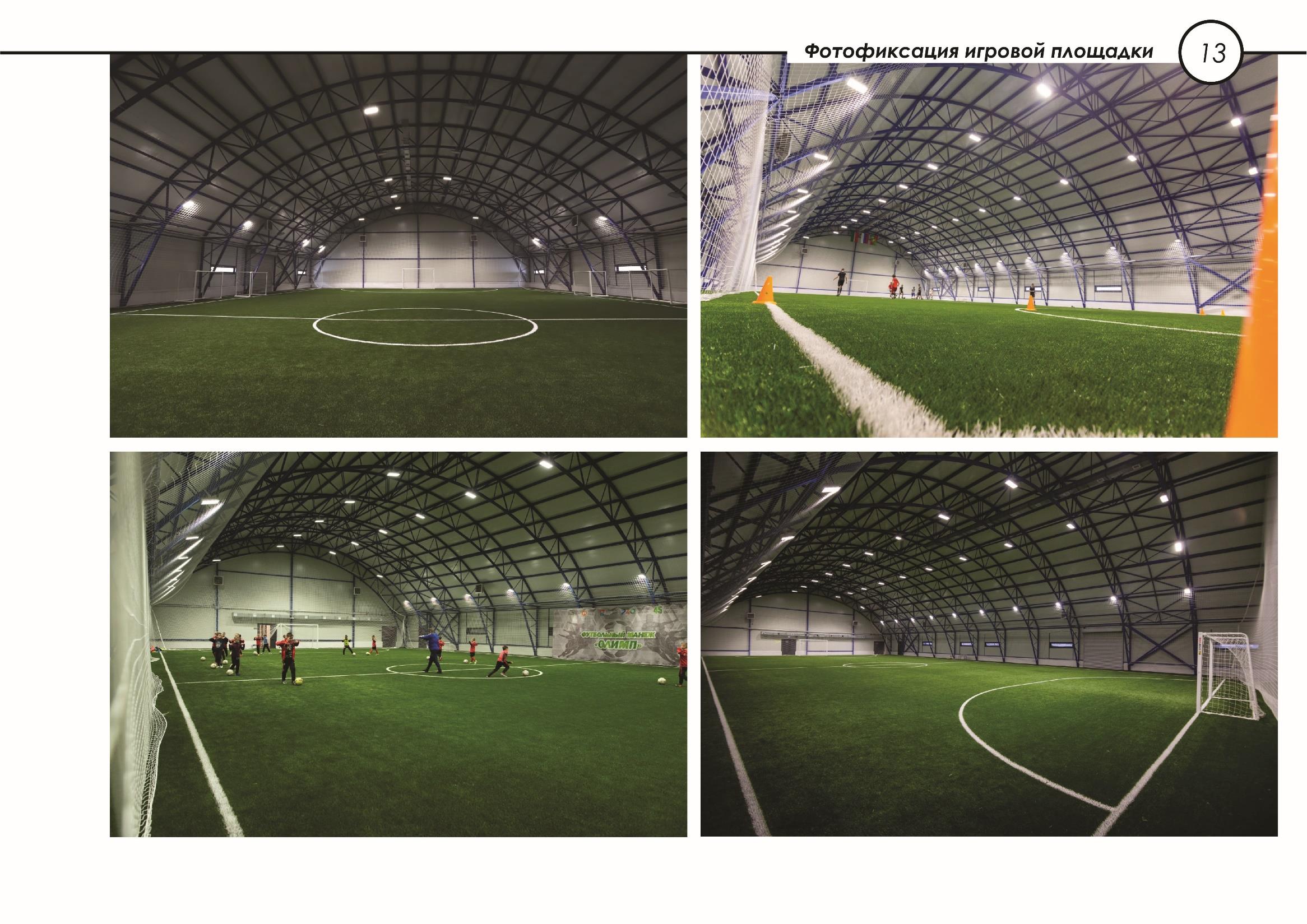

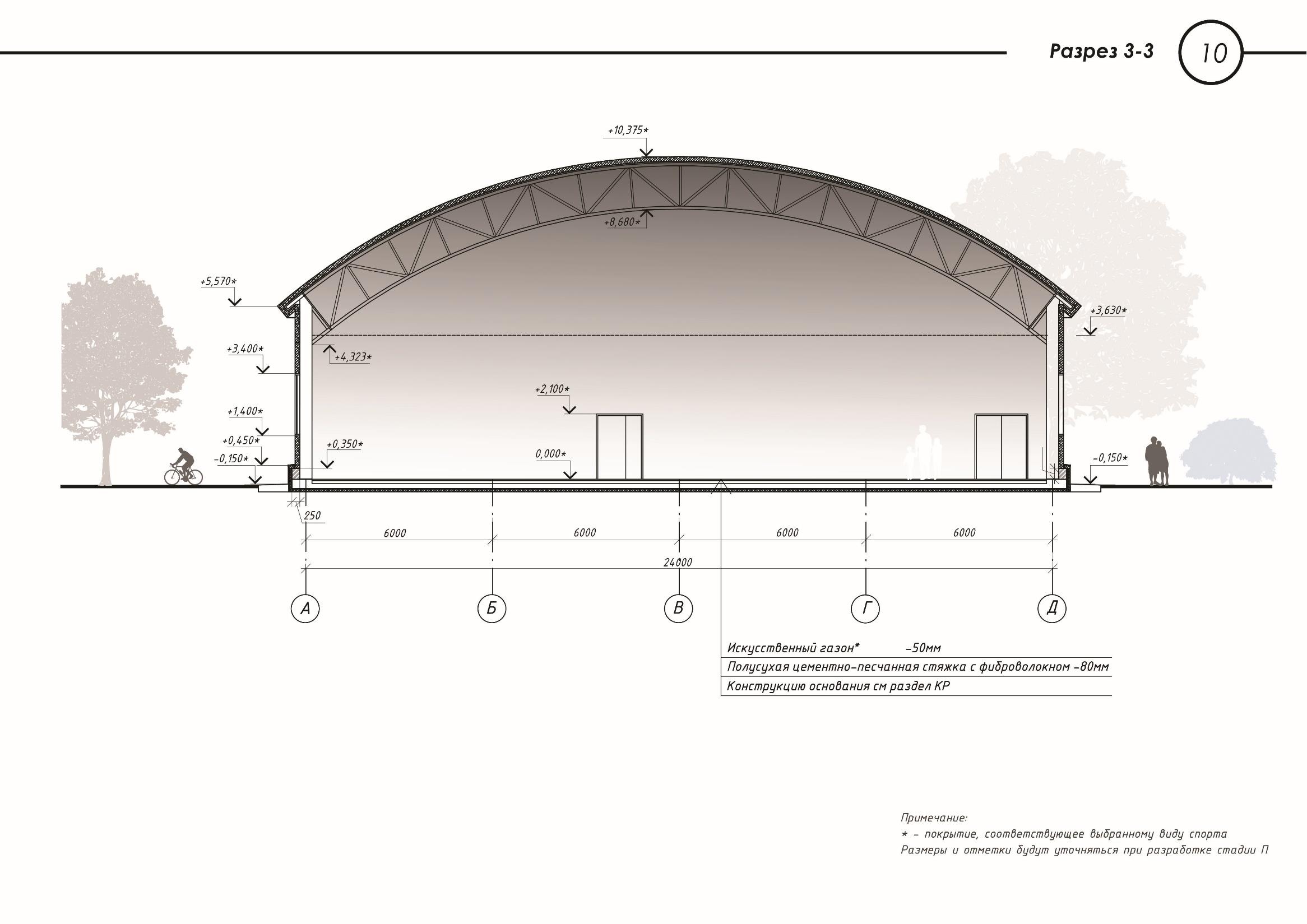

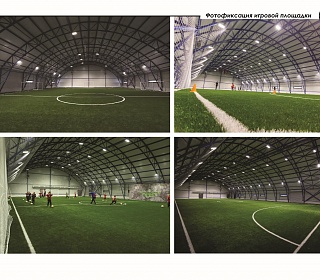

Игровая зона представлена в виде спортивной площадки с полем размерами 20х40 м. ограждение площадки выполнено трехслойными стеновыми сендвич-панелями 150 мм с утеплителем из базальтового волокна (ГОСТ 30244-94), которые крепятся на фахверковые колонны, перекрытие - каркаснотентовая конструкция.
объект строительства разделен на два пожарных отсека: 1 отсек - здание АБК, 2 отсек - спортивная площадка. Эвакуация посетителей осуществляется через главный вход в здание, а также через спортивную площадку. На путях эвакуации предусмотрены материалы отделки стен и потолка коридоров класса КМ3, вестибюлей - КМ2, покрытие пола не ниже класса КМ4.
Двери и окна предусмотрены из алюминиевого профиля, утепленные двери с заполнением из минеральной ваты, окна с двухкамерным стеклопакетом.
