Термины быстровозводимого строительства: глоссарий

Короткие точные определения терминов, которые чаще всего встречаются в проектах быстровозводимых зданий — от аббревиатур проектной документации до типов фундаментов. Каждый термин раскрыт отдельно; там, где у нас есть подробный разбор темы, — ссылка на полную статью.

Проектирование и документация

ЛМК (лёгкие металлические конструкции) — общее название лёгких стальных несущих систем: арочных ферм, рам переменного сечения, каркасов из горячекатаного и сварного проката, — используемых для быстровозводимых одноэтажных зданий большого пролёта: складов, ангаров, производственных и сельскохозяйственных объектов. Элементы ЛМК изготавливаются на заводе и монтируются на площадке на болтовых соединениях, что и обеспечивает скорость возведения.

ЛСТК (лёгкие стальные тонкостенные конструкции) — отдельная технология в семействе лёгких металлоконструкций, основанная на холодногнутых тонкостенных оцинкованных профилях (толщиной обычно 1–3 мм), собираемых на самонарезающих винтах без сварки. В отличие от ЛМК, где несущие элементы — это фермы и рамы из более массивного проката для больших пролётов, ЛСТК применяется прежде всего для малоэтажных зданий (как правило, до трёх этажей) с существенно меньшими пролётами.

КМ (конструкции металлические) — стадия и одноимённый комплект рабочей документации на стальные конструкции здания: общие данные, схемы расположения элементов, сборы нагрузок, ведомости элементов и техническая спецификация металла. Комплект КМ разрабатывает генеральный проектировщик — это основа для дальнейшей детализации, а не документация для изготовления конструкций на заводе.

КМД (конструкции металлические деталировочные) — детализация комплекта КМ до уровня рабочих чертежей для изготовления: точные размеры каждого элемента, раскладка отверстий, деталировка сварных и болтовых узлов. КМД разрабатывается на основании уже готового и согласованного комплекта КМ, обычно самим заводом-изготовителем или специализированным подразделением, и служит непосредственной инструкцией для производства металлоконструкций.

Конструктивные решения

Беспрогонная система — конструктивная схема кровли, при которой покрытие (тентовое полотно или несущий профлист) крепится непосредственно к верхнему поясу несущей фермы или арки, без промежуточных прогонов между главными несущими элементами. Это снижает металлоёмкость здания за счёт исключения целого слоя вспомогательных конструкций, но экономически оправдана обычно на пролётах примерно до 35–40 м — подробный разбор с примерами реализованных объектов у нас есть в статье «Беспрогонная арочная система».

Несущий профилированный настил (несущий профлист) — стальной гофрированный лист толщиной обычно 0,7–1,2 мм, который в отличие от тонкой декоративной облицовки (0,4–0,5 мм) работает как самостоятельный несущий элемент кровли или перекрытия, воспринимая нагрузку и передавая её на прогоны или балки, а в сталежелезобетонных перекрытиях выступает ещё и как несъёмная опалубка для монолитного бетона.

Мембранная кровля — кровельная система на основе синтетической гидроизоляционной мембраны (ПВХ, ТПО или ЭПДМ), уложенной поверх утеплителя на плоской или малоуклонной кровле и закреплённой механически, балластом или приклеиванием. Термин не стоит путать с тентовым (мембранным) покрытием арочных зданий, о котором мы писали в статье про ПВХ-мембрану для тентовых конструкций, — там материал работает как несущая натянутая оболочка кровли, а не как гидроизоляционный слой поверх жёсткого основания.

Плоская кровля — кровля с минимальным уклоном (обычно порядка 1,5–5%, достаточным для водоотведения, а не визуально горизонтальная), типичная для промышленных, складских и коммерческих зданий. В отличие от скатной кровли, плоская кровля чаще требует организованного внутреннего водостока и специальных кровельных материалов — мембранных или рулонных, устойчивых к постоянному контакту с водой.

Инженерные системы

Организованный водосток — система сбора дождевой и талой воды с кровли через водосборные воронки, желоба и водосточные трубы с отведением в определённую точку — ливневую канализацию или на отмостку в заданном месте. Обязателен для зданий определённой высоты и площади кровли по действующим нормам, поскольку снижает риск размытия отмостки, обледенения пешеходных зон и повреждения фасада стекающей водой.

Неорганизованный водосток — свободный сток воды с кровли через свес без желобов и водосточных труб, применимый только для зданий небольшой высоты и площади кровли, где это допускают нормы. Дешевле в реализации, но создаёт больший риск повреждения отмостки и обледенения приствольных зон в холодный период.

Изыскания и основания

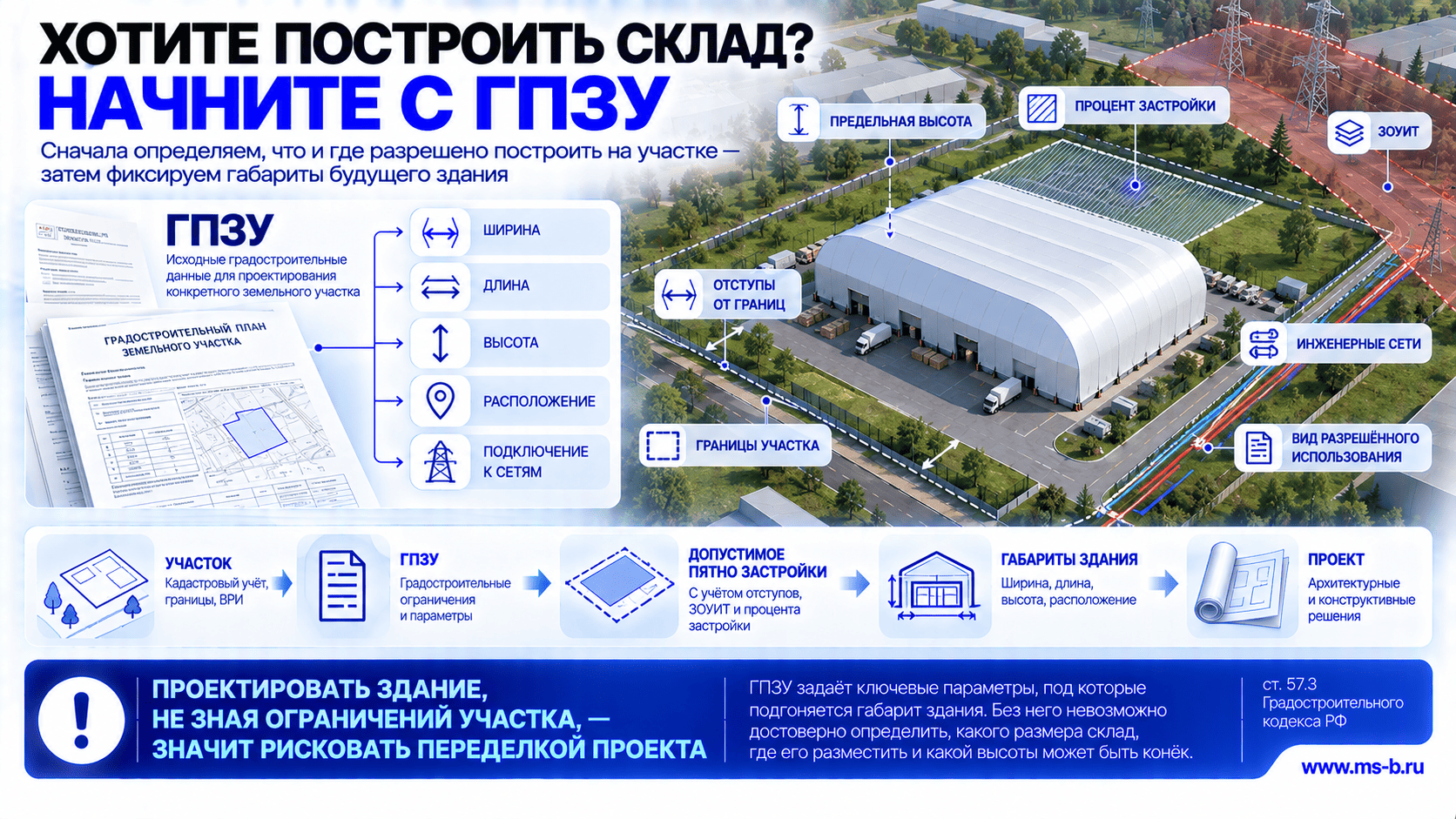

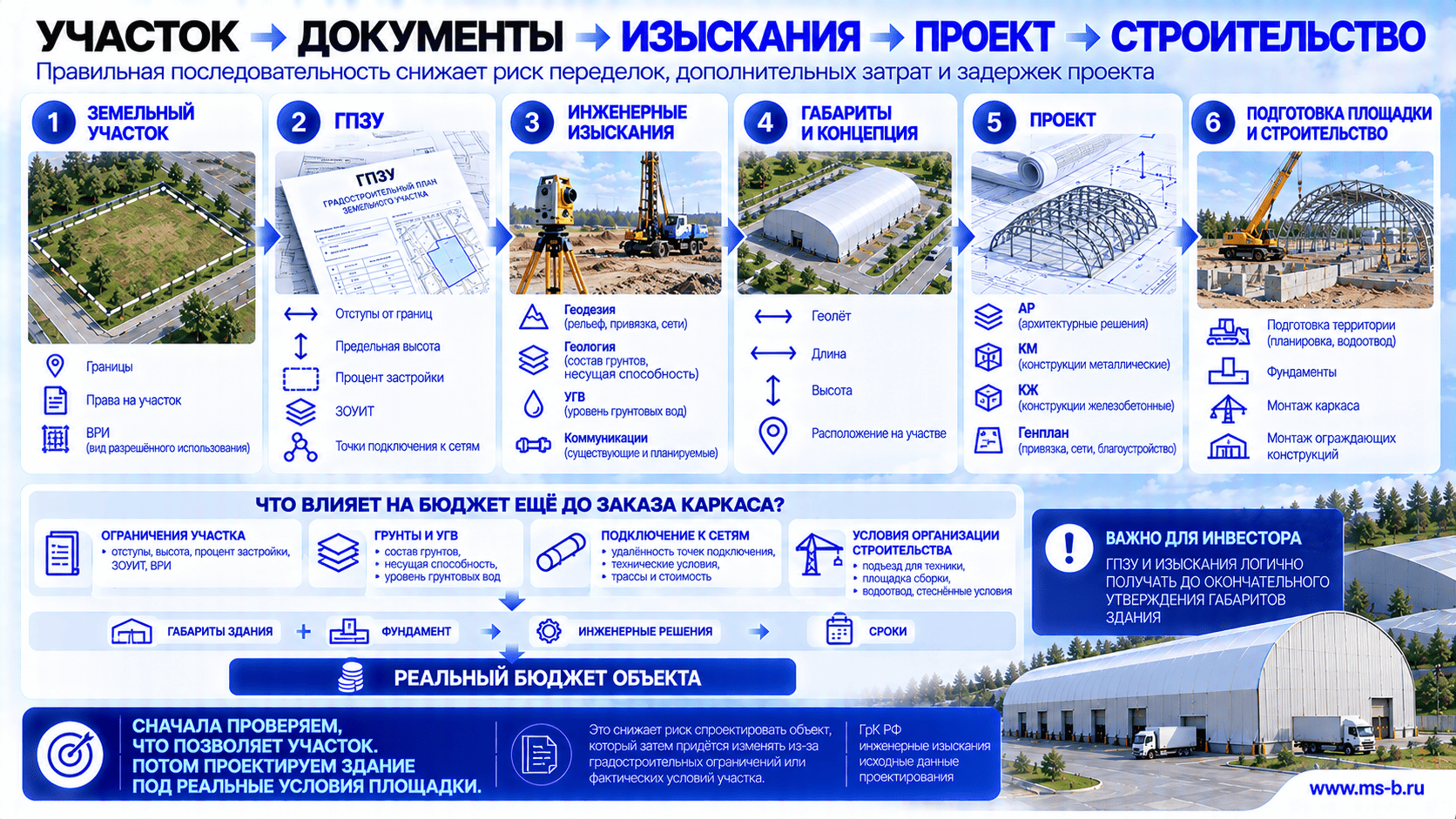

Геоподоснова — топографический план участка в масштабе, отражающий существующий рельеф, здания, сооружения, инженерные сети и границы, — базовый слой, на который накладывается генеральный план проектируемого объекта. Без актуальной геоподосновы разработка генплана невозможна, поскольку проектные решения должны учитывать фактическую, а не предполагаемую ситуацию на местности.

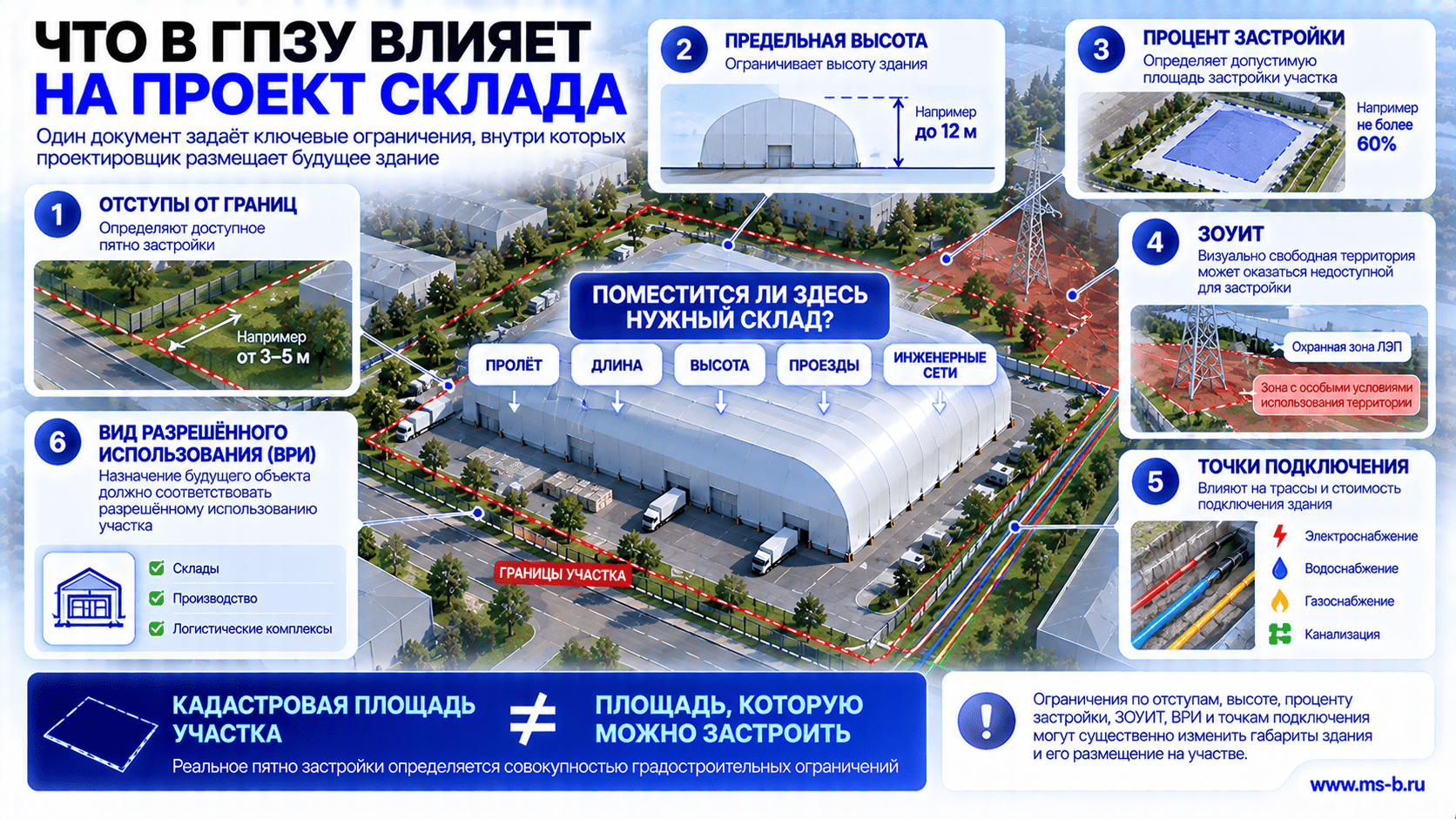

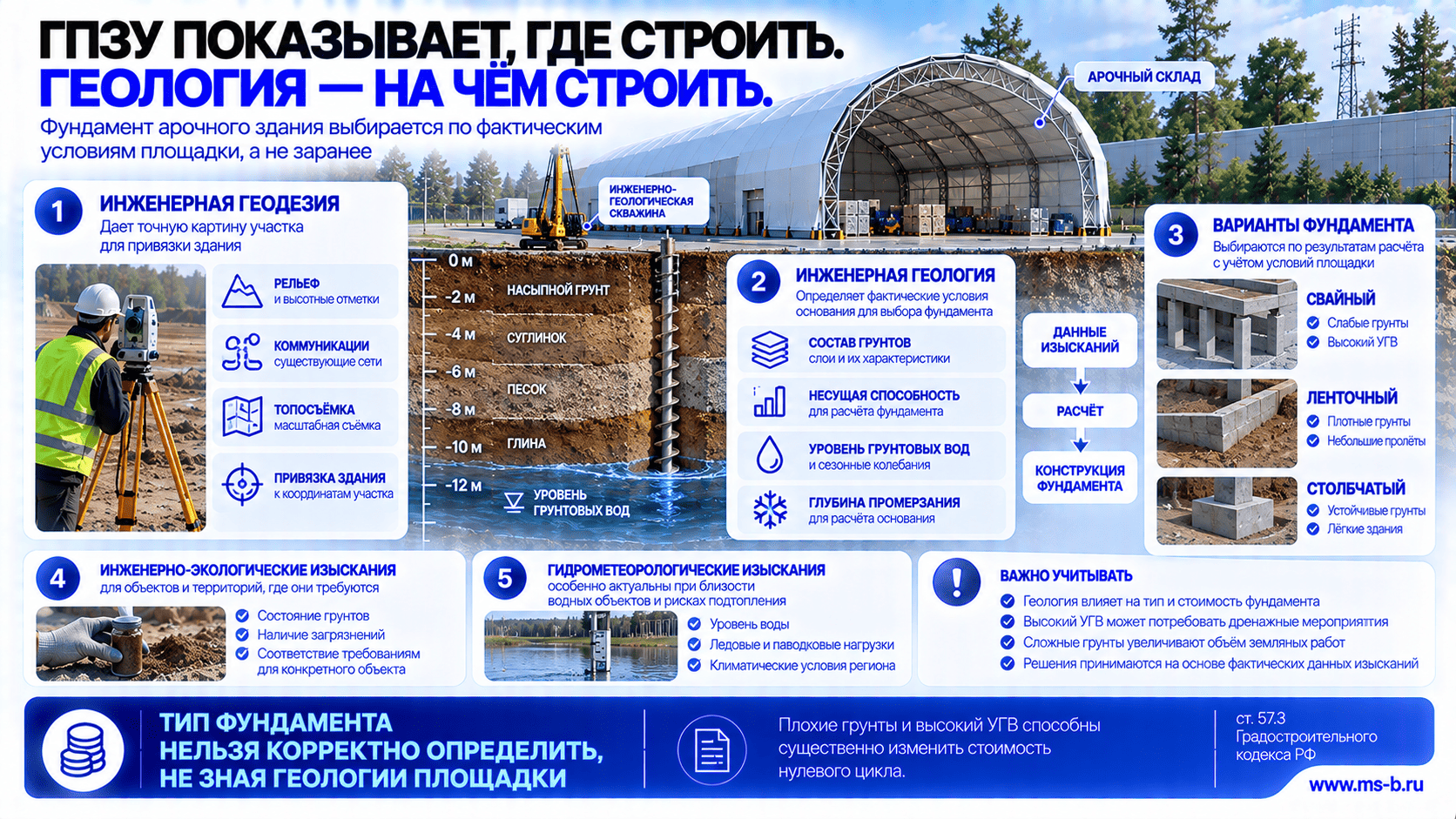

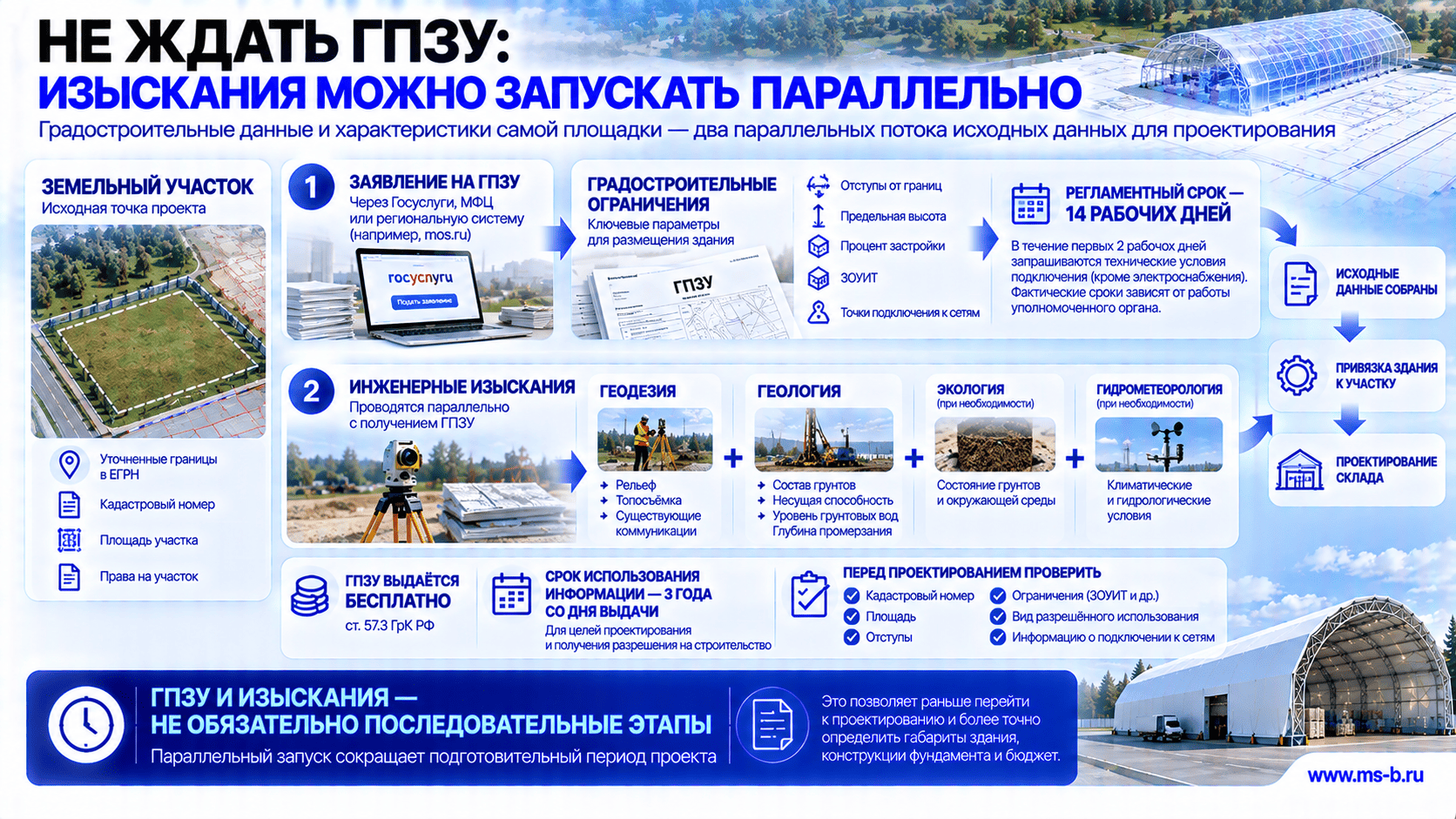

Геология участка (инженерно-геологические изыскания) — исследование грунтов площадки: их состав и слоистость, несущая способность, уровень грунтовых вод, глубина промерзания, агрессивность грунтов по отношению к бетону и стали. Результаты геологии участка — определяющий фактор при выборе типа и глубины заложения фундамента, а без них расчёт фундамента носит предположительный, а не обоснованный характер.

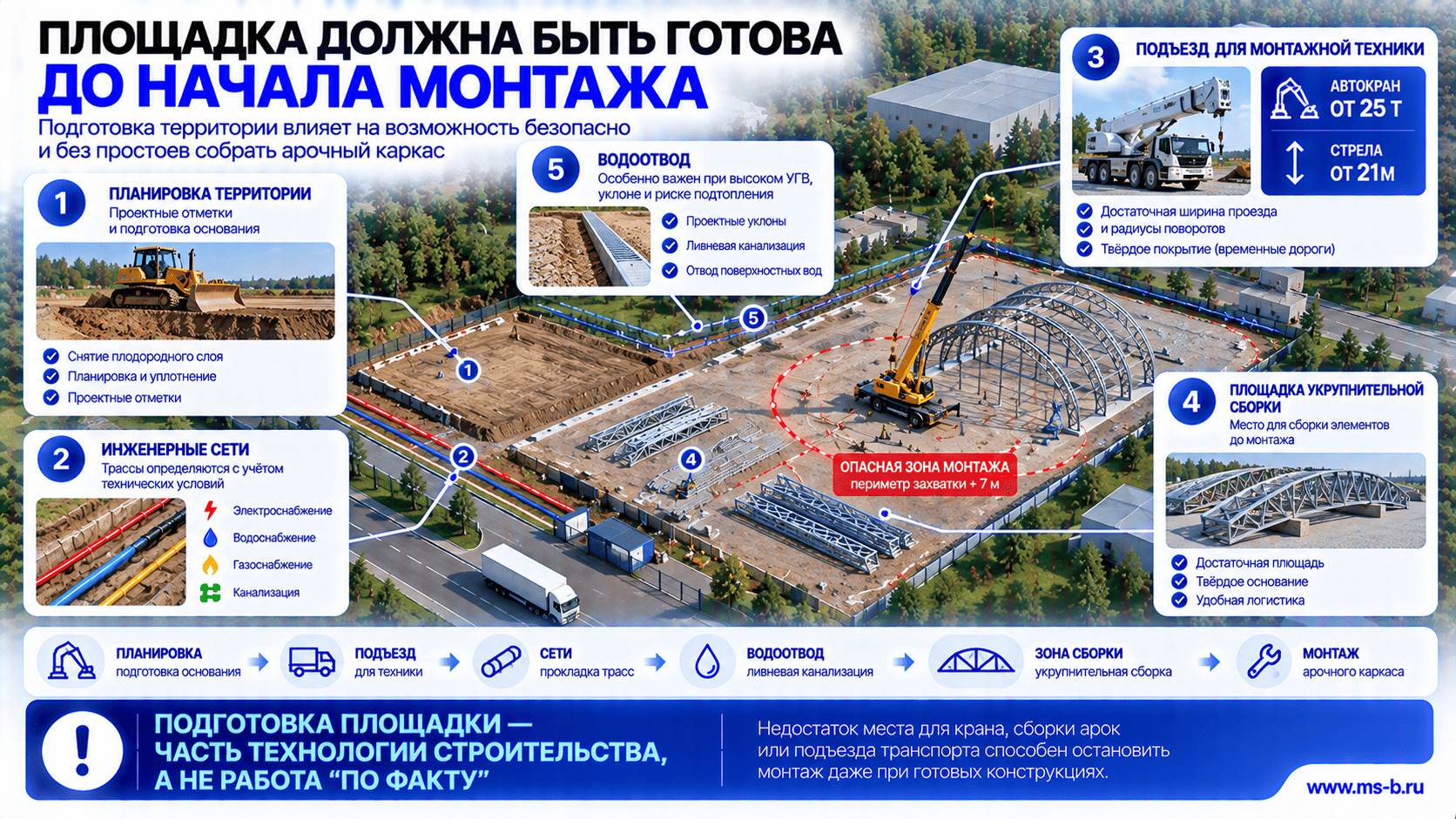

Геодезия участка (инженерно-геодезические изыскания) — комплекс измерений, определяющих точную топографию, координаты, отметки высот и расположение существующих объектов на площадке. Результаты геодезии — основа для построения геоподосновы, вертикальной планировки площадки и точной привязки проектируемого здания на местности.

Типы фундаментов — для лёгких металлических конструкций чаще всего применяются столбчатые (отдельно стоящие) фундаменты под каждую колонну или арку — именно этот тип фундамента показан в наших проектах КМ для арочных зданий (маркировка Ф1, Ф2 и подобная в схемах расположения фундаментов). Ленточный фундамент применяется там, где нагрузка распределена более равномерно по периметру стен, свайный — на слабых или сильно неоднородных грунтах, где несущая способность на небольшой глубине недостаточна, плитный (монолитная плита) — на самых слабых грунтах или там, где нужно максимально равномерно распределить нагрузку по большой площади. Выбор конкретного типа фундамента всегда делается по результатам инженерно-геологических изысканий, а не по умолчанию для данного типа здания.

Нагрузки

Снеговой район — климатическая зона (обозначается римскими цифрами I–VIII), определяющая нормативный вес снегового покрова для расчёта кровли и несущих конструкций по СП 20.13330.2016. Район определяется не административной границей региона, а климатической картой для конкретной площадки строительства — подробный разбор таблиц снеговых и ветровых районов и их влияния на металлоёмкость здания есть в статье «Снеговая и ветровая нагрузка по регионам России».

Материал носит информационно-справочный характер. Определения даны в объёме, достаточном для общего понимания темы; для конкретного проекта соответствующие параметры и решения определяются расчётом и изысканиями.
