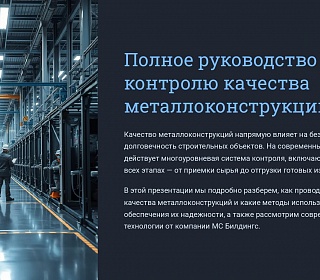

Качество металлоконструкций напрямую влияет на безопасность и долговечность строительных объектов. На современных производствах действует многоуровневая система контроля, включающая проверку на всех этапах - от приемки сырья до отгрузки готовых изделий. В этой статье мы подробно разберем, как проводится контроль качества металлоконструкций и какие методы используются для обеспечения их надежности.

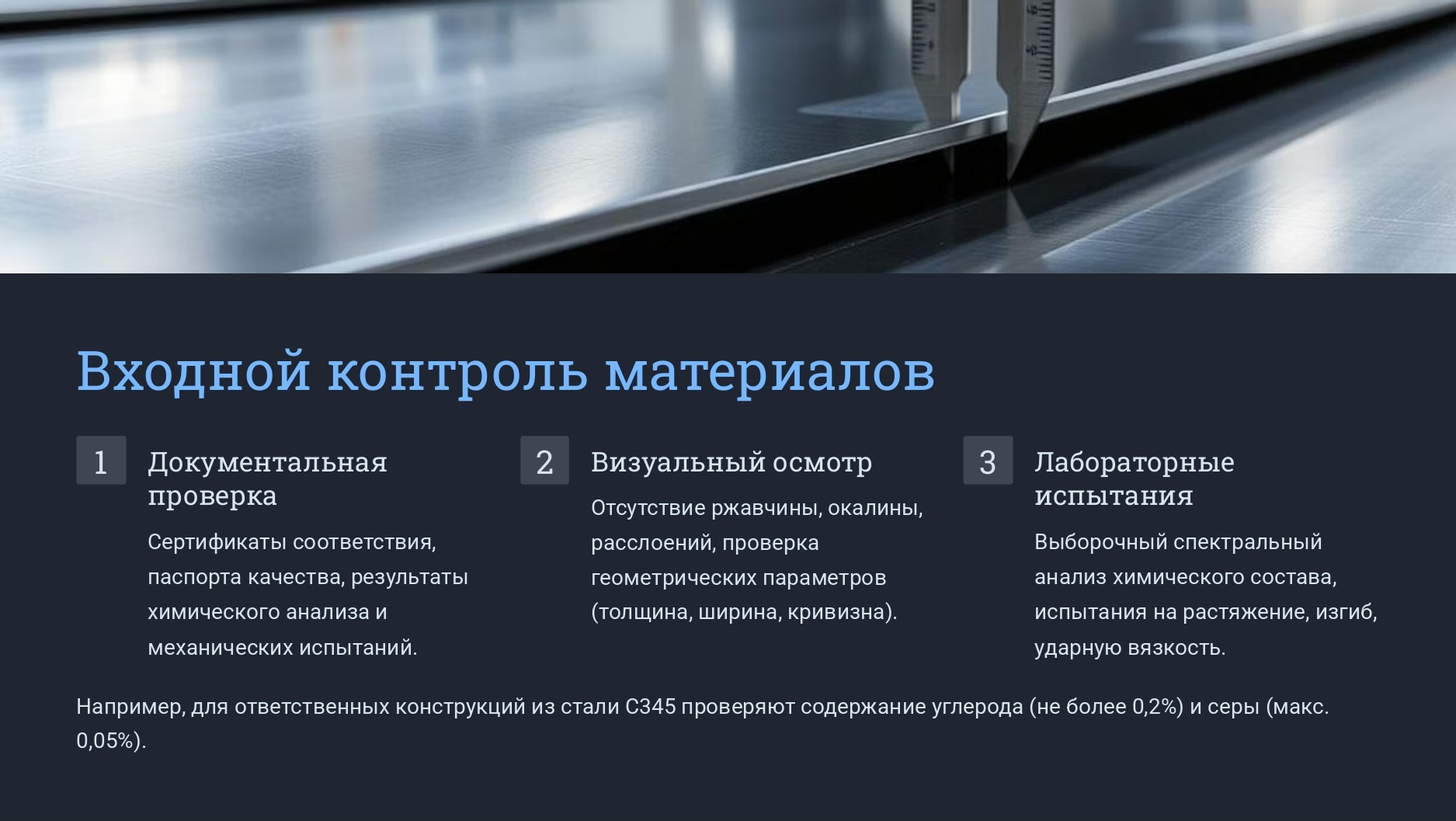

1. Входной контроль материалов

Первый и важнейший этап - проверка поступающего металлопроката:

✔ Документальная проверка:

Сертификаты соответствия на металл (ГОСТ 27772-2015 для строительных сталей)
Паспорта качества от поставщика
Результаты химического анализа и механических испытаний

✔ Визуальный осмотр:

Отсутствие ржавчины, окалины, расслоений
Проверка геометрических параметров (толщина, ширина, кривизна)

✔ Лабораторные испытания (выборочно):

Спектральный анализ химического состава
Испытания на растяжение, изгиб, ударную вязкость

Пример: Для ответственных конструкций из стали С345 проверяют содержание углерода (не более 0,2%) и серы (макс. 0,05%).

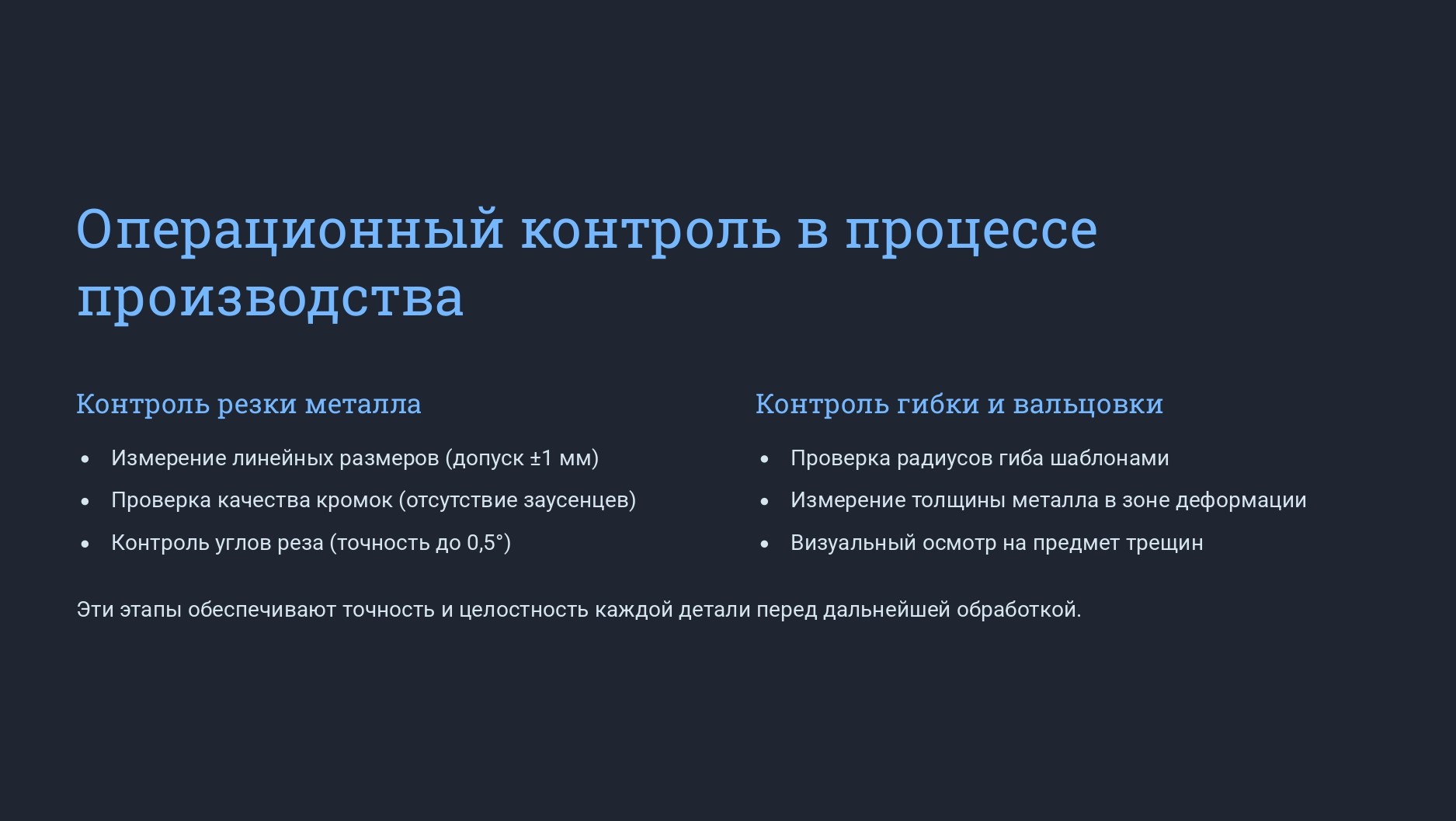

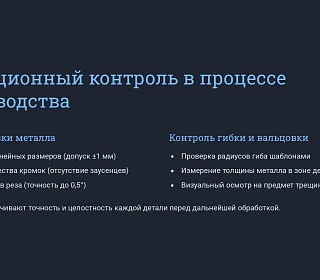

2. Операционный контроль в процессе производства

Контроль резки металла

Измерение линейных размеров (допуск ±1 мм)
Проверка качества кромок (отсутствие заусенцев)
Контроль углов реза (точность до 0,5°)

Контроль гибки и вальцовки

Проверка радиусов гиба шаблонами
Измерение толщины металла в зоне деформации
Визуальный осмотр на предмет трещин

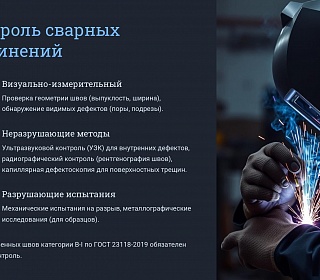

Контроль сварных соединений

Визуально-измерительный:

Проверка геометрии швов (выпуклость, ширина)
Обнаружение видимых дефектов (поры, подрезы)

Неразрушающие методы:

Ультразвуковой контроль (УЗК) - выявляет внутренние дефекты
Радиографический контроль - рентгенография швов
Капиллярная дефектоскопия - для поверхностных трещин

Разрушающие испытания (для образцов):

Механические испытания на разрыв
Металлографические исследования

Важно: Для ответственных швов категории B-I по ГОСТ 23118-2019 обязателен 100% УЗК-контроль.

3. Контроль защитных покрытий

✔ Подготовка поверхности:

Степень очистки (Sa 2,5 для цинкования, Sa 2 для окраски)
Шероховатость (Rz 40-70 мкм для лакокрасочных покрытий)

✔ Грунтовка и окраска:

Измерение толщины мокрым и сухим методом
Проверка адгезии (метод решетчатых надрезов)
Контроль сплошности покрытия (дефектоскопом)

✔ Горячее цинкование:

Толщина покрытия (не менее 70 мкм для стали до 5 мм)
Равномерность нанесения
Отсутствие наплывов и непрокрасов

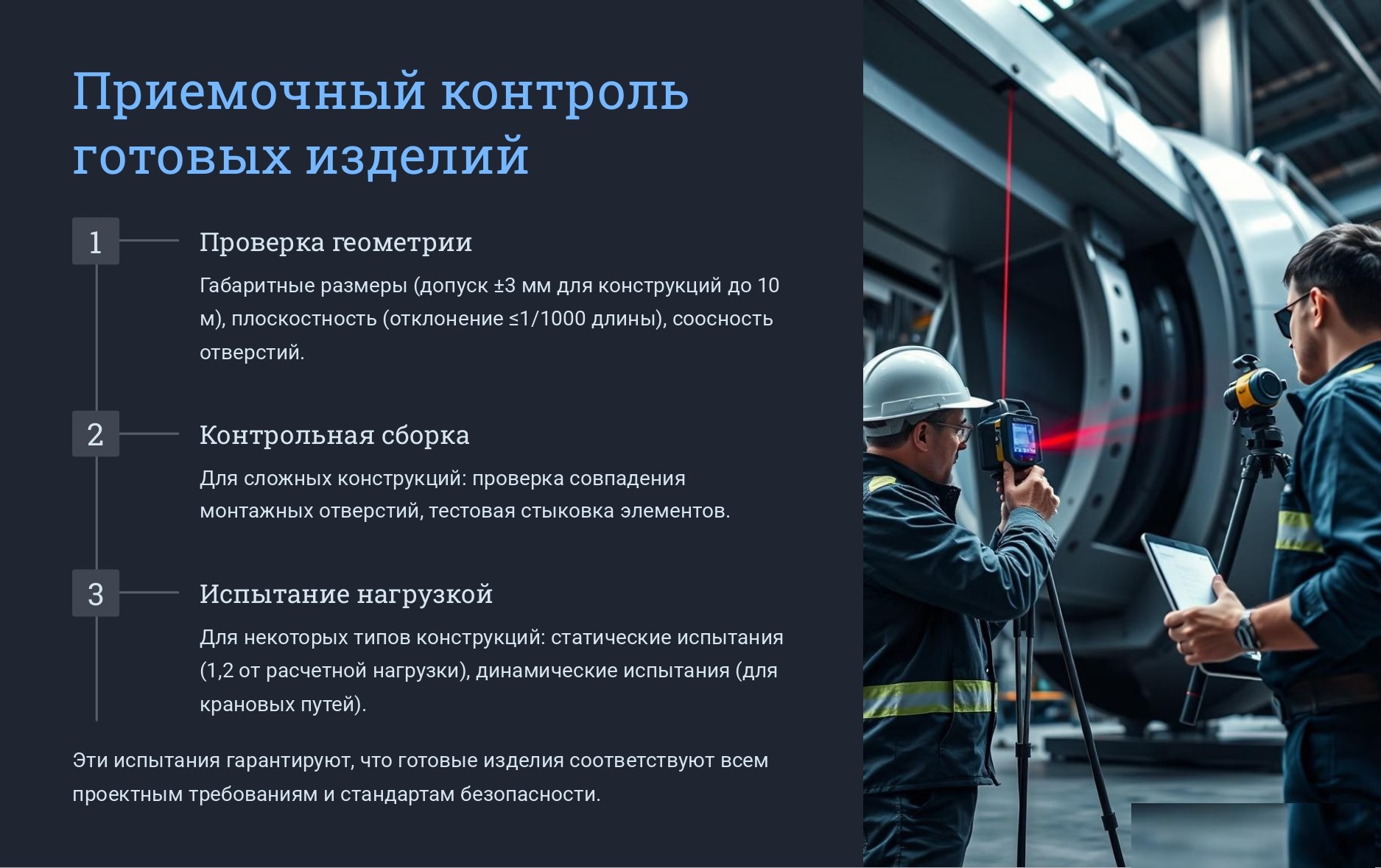

4. Приемочный контроль готовых изделий

Проверка геометрии:

Габаритные размеры (допуск ±3 мм для конструкций до 10 м)
Плоскостность (отклонение ≤1/1000 длины)
Соосность отверстий

Контрольная сборка (для сложных конструкций):

Проверка совпадения монтажных отверстий
Тестовая стыковка элементов

Испытание нагрузкой (для некоторых типов конструкций):

Статические испытания (1,2 от расчетной нагрузки)
Динамические испытания (для крановых путей)

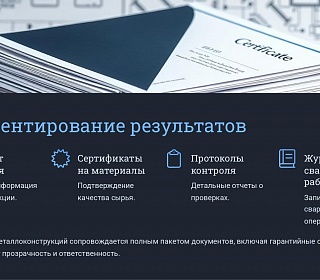

5. Документирование результатов

Каждая партия металлоконструкций сопровождается:

Паспортом изделия
Сертификатами на материалы
Протоколами контроля качества
Журналом сварочных работ (для сварных конструкций)
Гарантийными обязательствами

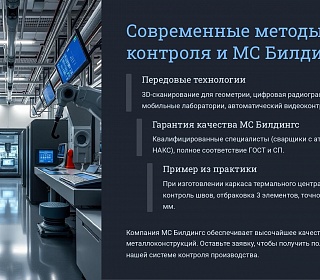

6. Современные методы контроля

Передовые предприятия внедряют:

3D-сканирование для проверки геометрии
Цифровую радиографию с автоматической расшифровкой
Мобильные лаборатории для экспресс-анализа металла
Системы автоматического видеоконтроля сварки

Компания МС Билдингс гарантирует качество благодаря:
✅ Квалифицированным специалистам (сварщики с аттестацией НАКС)
✅ Полному соответствию ГОСТ и СП

Пример: При изготовлении каркаса термального центра мы:

Проверили 100% сварных швов ультразвуком
Отбраковали 3 элемента по результатам контроля
Обеспечили точность сборки ±2 мм
