КМД для быстровозводимых зданий: что это и зачем нужно заказчику

КМД — это рабочие деталировочные чертежи металлоконструкций, по которым завод фактически изготавливает элементы будущего здания. Если КМ определяет конструктивную схему, сечения элементов и основные узлы, то КМД переводит проектировочные решения на язык производства: какие именно детали изготовить, каких размеров, где выполнить отверстия, сварные швы и соединения, как промаркировать элементы и собрать их на строительной площадке.

Для заказчика качество КМД напрямую связано с тремя вещами:

стоимостью металлоконструкций, сроком изготовления и скоростью монтажа здания.

Ошибку в КМД обнаруживают уже не только на экране инженера. Она может проявиться на станке, при контрольной сборке или непосредственно на строительной площадке — когда колонна, ферма или узел уже изготовлены и доставлены на объект.

Поэтому при строительстве склада, производственного корпуса, ангара или спортивного комплекса вопрос должен звучать не только:

«Сколько тонн металлоконструкций стоит в проекте?»

Но и:

«По какой документации эти конструкции будут изготовлены и насколько КМД увязана с производством и монтажом?»

Разберем, что получает заказчик от качественно разработанной КМД и почему этот этап влияет на экономику всего быстровозводимого здания.

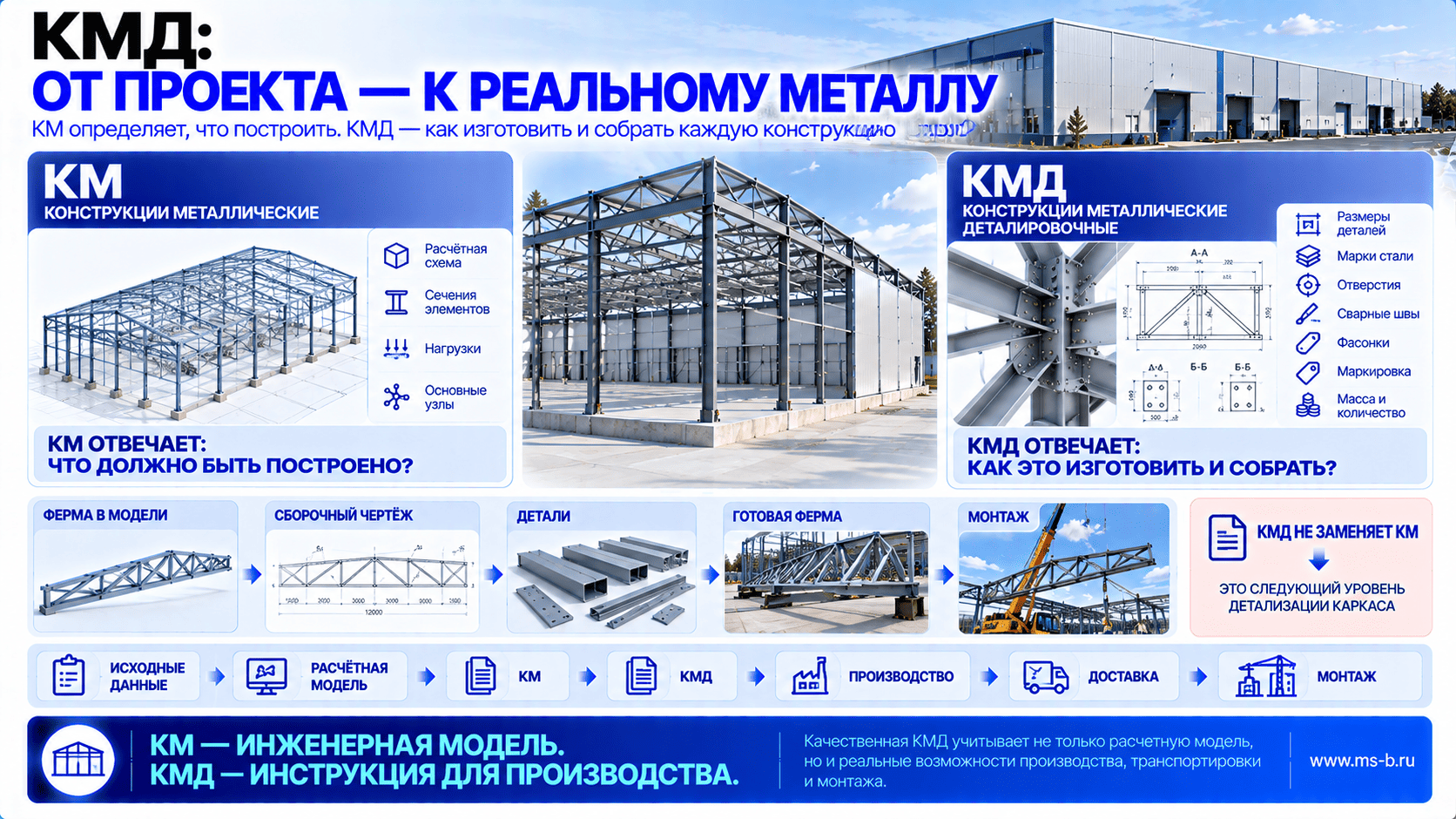

Коротко: что такое КМ и КМД

КМ — раздел «Конструкции металлические».

КМД — деталировочная документация на металлические конструкции, необходимая для их изготовления.

Если максимально упростить:

КМ отвечает на вопрос «что должно быть построено и из каких конструкций», а КМД — «как именно это изготовить и собрать».

В процессе проектирования быстровозводимого здания логика выглядит так:

Исходные данные → расчетная модель → КМ → КМД → производство → доставка → монтаж.

В МС Билдингс этот процесс объединен внутри одной цепочки: компания проектирует КМ и КМД с учетом последующего производства и монтажа металлоконструкций. MS Buildings

Что такое КМД простыми словами

Представим, что необходимо построить склад шириной 30 м и длиной 60 м.

На стадии КМ проектировщик рассчитывает каркас здания, определяет расположение колонн и ферм, их сечения, нагрузки и принципиальные узлы соединения.

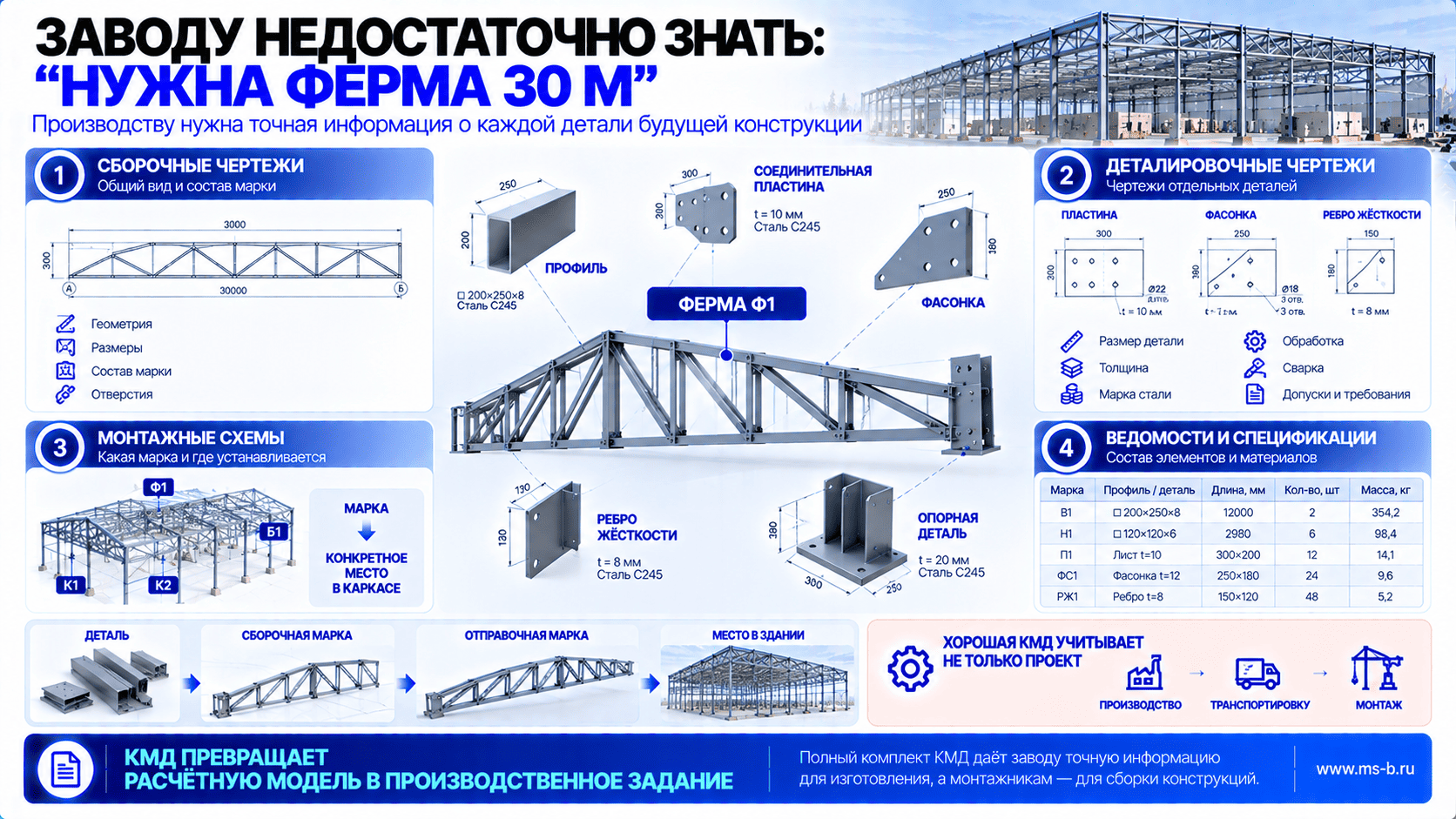

Но заводу недостаточно знать, что в здании должна быть, например, металлическая ферма определенного пролета.

Производству необходимо понимать:

из каких деталей ее изготовить;
точные размеры каждой детали;
марку стали;
расположение отверстий;
диаметры отверстий;
типы соединений;
расположение сварных швов;
размеры и толщины фасонок;
требования к обработке;
маркировку элемента;
массу;
количество;
последовательность сборки.

Именно эту задачу решает КМД.

КМД — это связь между проектировщиком и заводом

Можно сказать еще проще:

КМ — инженерная модель здания.

КМД — инструкция для его изготовления.

А качественно разработанная КМД должна учитывать не только расчетную модель, но и реальные возможности производства, транспортировки и монтажа.

Чем КМ отличается от КМД

Заказчики нередко считают КМ и КМД практически одним комплектом чертежей. На практике их задачи различаются.

Критерий	КМ	КМД
Основная задача	Определить конструктив здания	Подготовить конструкции к изготовлению
Что содержит	Схемы, сечения, нагрузки, основные узлы	Детали, сборочные единицы, отверстия, сварку, маркировку
Для кого прежде всего	Проектировщик, заказчик, смежные специалисты	Завод металлоконструкций и монтажники
Определяет расчетную работу каркаса	Да	Опирается на решения КМ
Используется для изготовления	Как исходная база	Да
Позволяет сформировать деталировку элементов	Ограниченно	Да
Связана с монтажом	На уровне проектных решений	На уровне конкретных изготовленных марок

КМД не заменяет КМ.

Это следующий уровень детализации решений металлического каркаса.

Что входит в КМД металлоконструкций

Конкретный состав документации зависит от объекта и требований производства.

В общем случае комплект КМД включает рабочую информацию, необходимую для изготовления и последующей сборки металлоконструкций.

Сборочные чертежи

Показывают, из каких деталей состоит конкретная отправочная или сборочная марка.

Например:

колонна К1, ферма Ф1, балка Б1.

На чертеже указываются геометрия, размеры, детали, отверстия, соединения и другая информация, необходимая производству.

Деталировочные чертежи

Содержат информацию по отдельным деталям, из которых собираются металлоконструкции:

пластины, фасонки, ребра жесткости, опорные элементы и другие детали.

Монтажные схемы

Позволяют понять, какая изготовленная марка и в каком месте здания должна быть смонтирована.

Это особенно важно для крупных объектов, где количество элементов исчисляется сотнями и тысячами.

Ведомости и спецификации

КМД позволяет систематизировать информацию об элементах и материалах для изготовления конструкций.

На основе такой документации производство получает значительно более точное представление о фактическом составе заказа.

Зачем КМД нужна заказчику, если он не производит металлоконструкции сам

На первый взгляд КМД — внутренний документ между конструктором и заводом.

Для заказчика это выглядит примерно так:

«Я заказываю готовое здание. Почему меня вообще должны интересовать заводские чертежи?»

Потому что ошибки между проектом и производством в конечном итоге оплачивает именно проект.

А значит — либо подрядчик, либо заказчик, либо оба через увеличение сроков.

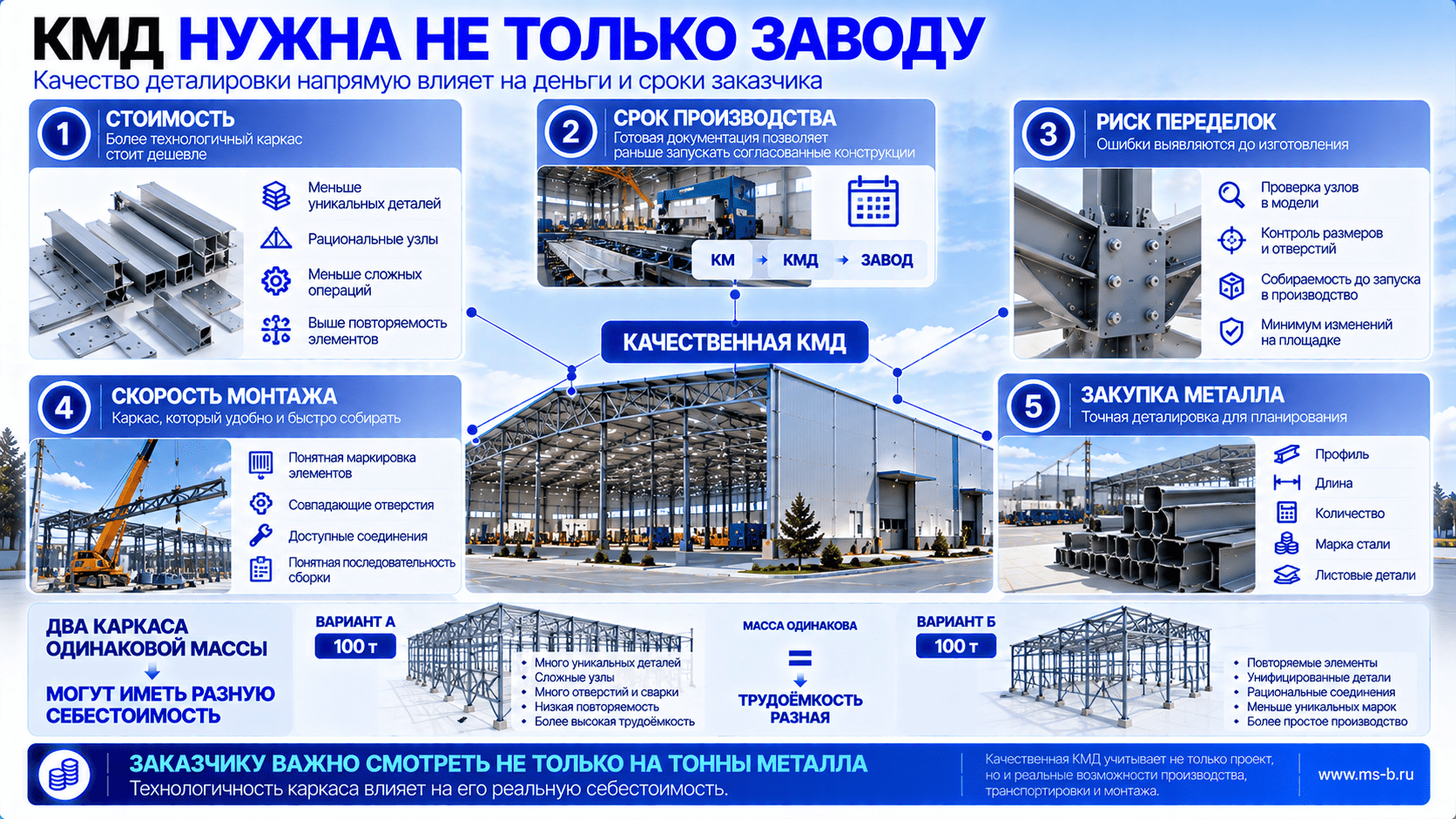

КМД влияет как минимум на пять экономических параметров объекта.

1. КМД влияет на реальную стоимость металлоконструкций

На раннем этапе проекта заказчик часто оперирует показателем:

«тонна металлоконструкций».

Но итоговая стоимость каркаса зависит не только от количества тонн.

На себестоимость влияют:

количество деталей;
сложность узлов;
количество сварочных операций;
количество отверстий;
трудоемкость сборки;
используемые профили и листовой металл;
повторяемость элементов;
антикоррозионная защита;
транспортные габариты;
сложность монтажа.

Два каркаса одинаковой массой могут иметь различную себестоимость изготовления.

Поэтому хорошая КМД — это не просто детализация

Она должна быть технологичной.

Если можно унифицировать несколько деталей, сократить количество различных марок, рационализировать соединение или уменьшить количество сложных производственных операций без изменения расчетной схемы — это может снизить фактическую себестоимость изготовления.

Именно поэтому в МС Билдингс КМ и КМД рассматриваются как единый процесс с производством: документация разрабатывается с учетом реальной себестоимости, технологичности и последующего монтажа. MS Buildings

2. КМД влияет на срок производства металлоконструкций

Для быстровозводимого здания скорость имеет особое значение.

Заказчик выбирает металлический каркас в том числе потому, что хочет быстрее получить готовое здание.

Но быстро смонтировать каркас невозможно, если производство не получило вовремя документацию.

Классическая последовательность выглядит так:

КМ → согласование → КМД → производство → монтаж.

Каждый последующий этап ожидает предыдущий.

На некоторых проектах возможно частичное совмещение процессов.

В МС Билдингс КМ и КМД разрабатываются в единой модели и, когда стадийность проекта это допускает, работа над деталировкой может идти параллельно с финализацией части решений КМ. В опубликованном компанией разборе проектирования такой подход позволяет раньше передавать подготовленные конструкции в производство. MS Buildings

Здесь, однако, важно не путать скорость с поспешностью.

В производство должна уходить только согласованная документация по соответствующей части конструкций.

Иначе выигранные несколько дней легко превращаются в недели переделок.

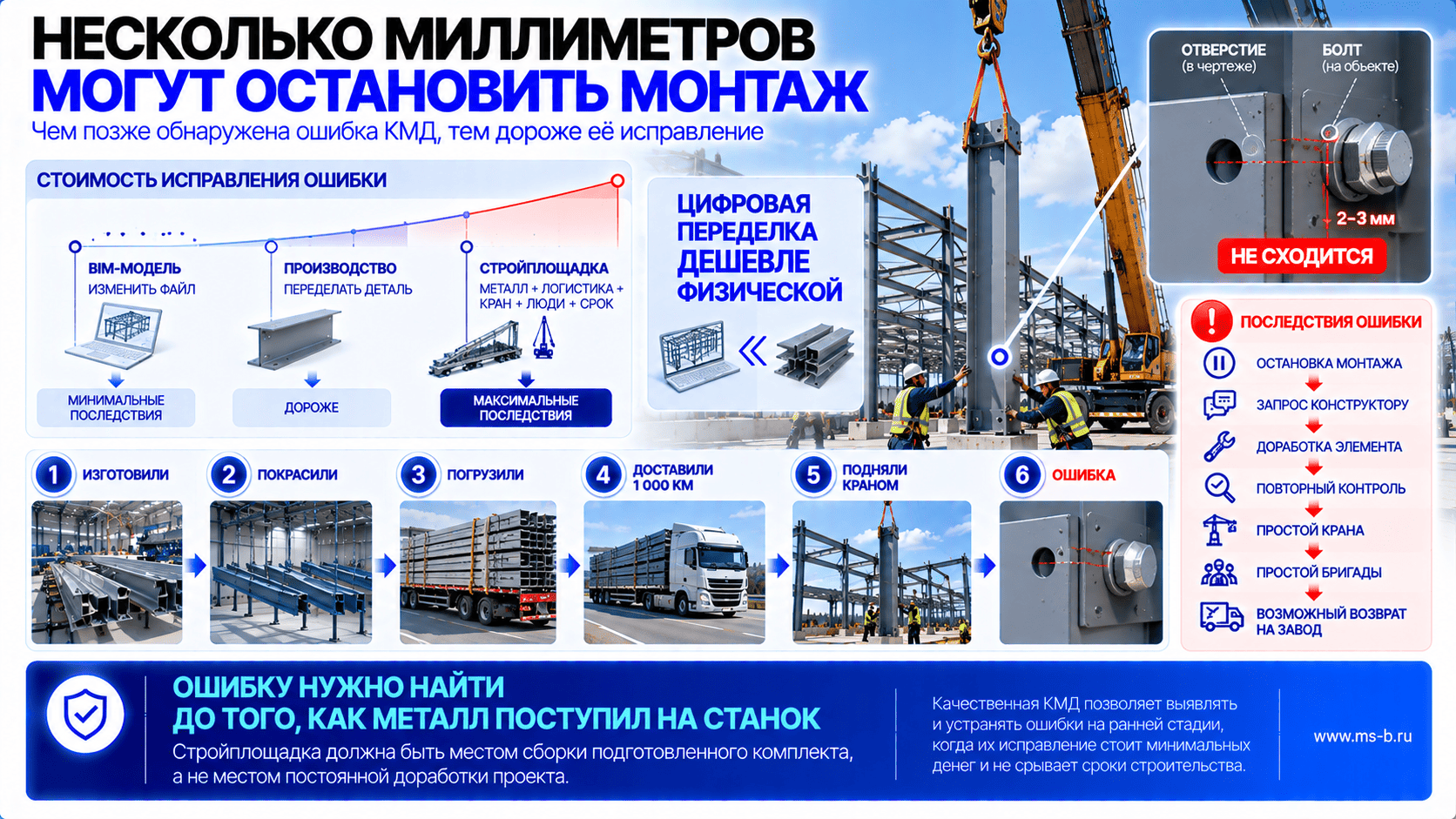

3. КМД снижает риск переделок на строительной площадке

Одна из самых дорогих строительных операций — исправление уже изготовленной конструкции.

Представим ситуацию.

На заводе изготовлена колонна.

Ее покрасили.

Погрузили.

Доставили за 1 000 км.

На объекте работает кран, монтажная бригада готова устанавливать колонну.

И только в этот момент выясняется, что отверстия в одном из узлов не совпадают.

Проблема размером в несколько миллиметров превращается в:

остановку монтажа → решение конструктора → доработку элемента → повторный контроль → потерю времени крана и бригады.

В худшем случае конструкцию приходится возвращать на производство или изготавливать заново.

Именно поэтому КМД должна проходить проверку до передачи в цех.

4. КМД влияет на скорость монтажа здания

Хорошо спроектированный быстровозводимый каркас должен не только выдерживать расчетные нагрузки.

Его должно быть удобно собирать.

Для заказчика разница проявляется непосредственно на строительной площадке.

Когда КМД разработана с учетом монтажа

Элементы имеют понятную маркировку.

Монтажник понимает, куда устанавливается каждая марка.

Соединения доступны для выполнения.

Отверстия совпадают.

Последовательность сборки понятна.

Отправочные марки соответствуют возможностям перевозки и подъема.

Когда монтаж не учтен

Возникают подрезка, подгонка, дополнительные сварочные операции, ожидание решений проектировщика и простой техники.

Поэтому проектирование металлоконструкций необходимо рассматривать вместе с производством и монтажом, а не как изолированную услугу по выпуску чертежей.

МС Билдингс именно так описывает собственную модель работы: проектирование, производство и монтаж объединены в одной команде. MS Buildings

5. КМД помогает точнее планировать закупку металла

Для заказчика это менее очевидный, но важный экономический эффект.

Предварительная масса каркаса появляется еще на стадии проектирования.

Однако деталировка дает производству значительно более конкретную информацию:

какой профиль → какой длины → в каком количестве → для какой марки → какие листовые детали необходимы.

Это позволяет точнее планировать закупку металлопроката и производственную программу.

А чем раньше понятен реальный состав металлоконструкций, тем меньше неопределенности остается в бюджете.

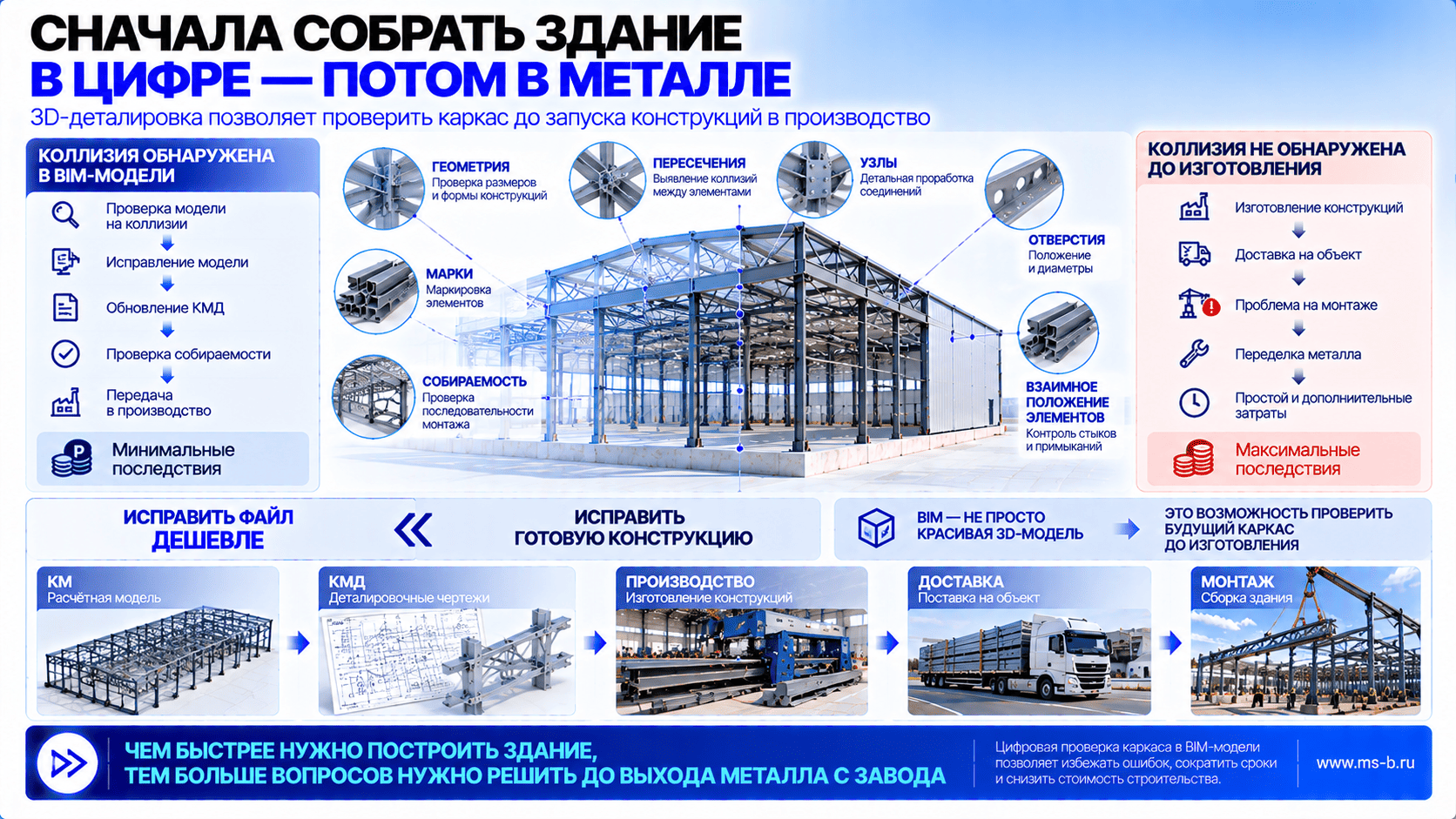

КМД и BIM-модель: зачем нужна 3D-деталировка

Современная разработка КМД все чаще выполняется не как набор независимых 2D-чертежей, а на основе информационной 3D-модели.

Для сложного металлического каркаса это дает принципиальное преимущество:

здание можно проверить в цифровой среде до того, как металл поступит на станок.

В модели можно увидеть:

взаимное положение элементов;
пересечения;
узлы;
отверстия;
марки;
геометрию конструкций;
взаимосвязь элементов каркаса.

МС Билдингс использует BIM-подход при разработке металлических конструкций и связывает КМ и КМД в рамках единой модели. MS Buildings

Цифровая сборка дешевле физической переделки

В этом и состоит один из главных экономических смыслов BIM для заказчика.

Ошибка, найденная инженером в модели, требует изменения файла.

Ошибка, найденная после изготовления металлоконструкции, требует изменения металла.

Стоимость этих двух исправлений несопоставима.

Почему КМД особенно важна для быстровозводимых зданий

У быстровозводимого строительства есть парадокс.

Чем быстрее должен быть построен объект, тем выше требования к подготовке.

На традиционной стройке некоторые вопросы иногда решаются непосредственно на площадке.

При монтаже заранее изготовленного металлического каркаса такой подход становится дорогим.

Задача быстровозводимой технологии заключается в другом:

максимальное количество вопросов должно быть решено до выхода конструкций с завода.

Тогда строительная площадка становится местом сборки подготовленного комплекта, а не местом постоянной доработки проекта.

Для каких объектов МС Билдингс разрабатывает КМ и КМД

КМД требуется практически для любого индивидуального здания на металлическом каркасе.

Для МС Билдингс это прежде всего:

склады и логистические комплексы;
производственные здания;
спортивные комплексы;
ледовые арены;
теннисные и падел-центры;
футбольные манежи;
сельскохозяйственные здания;
тентовые ангары;
здания из ЛМК;
объекты по технологии «Гибкий сэндвич».

На официальном сайте МС Билдингс указано более 150 реализованных и задокументированных объектов по направлению проектирования КМ и КМД и более 10 успешно пройденных государственных экспертиз. MS Buildings

Пример из практики: склады металлопроката площадью 5 200 м²

Связь КМД с реальным производством особенно хорошо видна на реализованных объектах.

Для двух складов металлопроката общей площадью 5 200 м² с крановыми эстакадами МС Билдингс разработала КМ, КМД и КЖ, после чего изготовила и смонтировала конструкции объекта. Этот кейс компания приводит на странице направления проектирования КМ и КМД. MS Buildings

Это принципиально важная модель работы:

проектировщик → производитель → монтажник находятся в одной производственной цепочке.

Проектное решение при этом проверяется не только расчетом, но и возможностью его реально изготовить, перевезти и собрать.

Можно ли заказать КМД отдельно

Да.

Заказчик может прийти с уже разработанным комплектом КМ и заказать деталировочную документацию для производства металлоконструкций.

Но перед началом работы исходную документацию необходимо проверить.

Как минимум должны быть понятны:

геометрия здания;
расчетная схема;
применяемые сечения;
марки стали;
узлы;
нагрузки;
требования к изготовлению;
требования к антикоррозионной и, при необходимости, огнезащите;
стадия согласования исходных решений.

На странице направления КМ/КМД МС Билдингс предлагает передать КМ, КМД, ведомость металла либо параметры будущего здания для первичной проверки комплектности исходных данных. MS Buildings

Можно ли начинать производство до полного завершения КМД

Для отдельных проектов возможно поэтапное проектирование и производство.

Например, сначала выпускается и согласовывается документация на определенную группу конструкций, после чего она передается на завод, пока инженеры продолжают работать над следующей частью здания.

Такой подход способен сократить общий календарный срок.

Но здесь действует жесткое правило:

ускорять производство можно за счет грамотного разделения проекта на этапы, а не за счет изготовления по несогласованным решениям.

Для срочных быстровозводимых объектов это особенно важно.

Кто должен разрабатывать КМД — проектировщик или завод?

Обе модели встречаются на практике.

КМД может разрабатывать отдельная проектная организация, подразделение производителя металлоконструкций или единая проектно-производственная компания.

Для заказчика важнее не название исполнителя, а связь трех участников процесса:

конструктор ↔ производство ↔ монтаж.

Если КМД делает проектировщик, который не знает оборудования и технологических ограничений конкретного производства, заводу могут потребоваться корректировки.

Если завод получает недостаточно проработанный КМ, вопросы возникают уже при деталировке.

Если проектировщик не учитывает монтаж, проблема переезжает на строительную площадку.

Поэтому для быстровозводимого здания наиболее управляемой становится схема, где ответственность за эту цепочку максимально консолидирована.

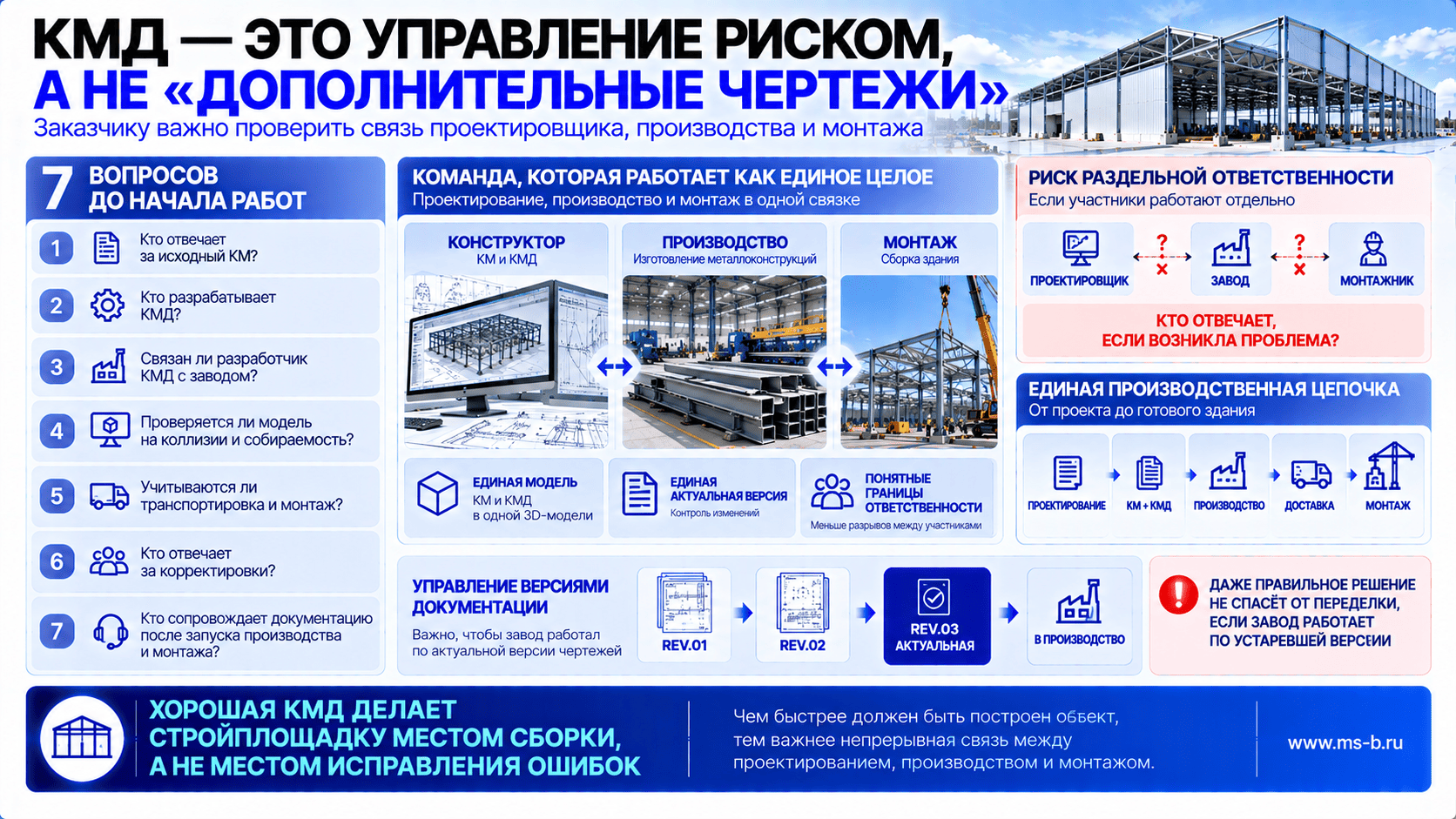

7 вопросов заказчика перед разработкой КМД

Перед заключением договора стоит получить ответы на следующие вопросы:

Кто разработал КМ и кто отвечает за его исходные решения?
Кто будет разрабатывать КМД?
Связан ли разработчик КМД с будущим заводом металлоконструкций?
Проверяется ли модель на коллизии и собираемость?
Учитываются ли ограничения транспортировки и монтажа?
Кто отвечает за корректировки, если производство обнаружит проблему?
Кто сопровождает документацию после начала изготовления и монтажа?

Если на эти вопросы отвечают разные организации, заказчику стоит заранее определить границы ответственности каждой стороны.

Иначе при возникновении ошибки может начаться спор: проектировщик считает, что проблема возникла на производстве, завод ссылается на чертежи, а монтажная организация ожидает решения.

Сколько стоит разработка КМД

Универсальной цены за квадратный метр здания или тонну металлоконструкций здесь недостаточно.

Стоимость разработки КМД зависит от:

массы и сложности каркаса;
количества уникальных элементов;
сложности узлов;
повторяемости конструкций;
качества исходного КМ;
срока разработки;
необходимости BIM-моделирования;
требований конкретного производства.

Поэтому два здания одинаковой площади могут иметь совершенно разную трудоемкость деталировки.

Например, однотипный склад с повторяющимися рамами и спортивный объект с большепролетными фермами требуют разного объема инженерной работы.

МС Билдингс указывает для направления КМ и КМД срок разработки от двух недель в зависимости от задачи. MS Buildings

Сколько времени занимает разработка КМД

Срок зависит не столько от площади здания, сколько от сложности его металлокаркаса.

Влияют:

количество марок;
число уникальных узлов;
качество КМ;
количество изменений со стороны заказчика;
необходимость согласования решений с производством;
последовательность выдачи документации.

Для быстровозводимого здания имеет смысл составлять не только график проектирования, но единый график:

КМ → КМД → закупка металла → производство → покраска → отгрузка → монтаж.

Именно такой график показывает заказчику реальный срок появления готового каркаса на объекте.

Что заказчик должен получить по итогам разработки КМД

Результатом должен быть не просто архив чертежей.

Заказчику нужен комплект документации, пригодный для передачи в производство и дальнейшего монтажа в согласованном составе.

Перед запуском изготовления важно проверить:

соответствие КМД исходному КМ;
актуальность версии документации;
комплектность;
согласование изменений;
маркировку элементов;
увязку с монтажной схемой;
передачу документации производству.

Особенно важно управление версиями.

Если конструктор внес изменение, а завод продолжил работу по предыдущей версии файла, даже правильное инженерное решение не спасает от переделки.

КМД — это не расходы на «дополнительные чертежи»

С точки зрения заказчика правильнее воспринимать КМД не как еще одну строку проектного бюджета.

Это инструмент управления риском между проектированием и реальным строительством.

Качественная КМД помогает:

точнее определить состав металлоконструкций;
подготовить производство;
снизить количество вопросов завода;
сократить риск переделок;
упростить монтаж;
контролировать маркировку элементов;
связать проектирование с графиком производства.

И чем быстрее должен быть построен объект, тем важнее эта связь.

КМ + КМД + производство в одной команде: что получает заказчик

МС Билдингс работает по модели полного цикла:

проектируем → разрабатываем КМ и КМД → производим → доставляем → монтируем.

Компания прямо указывает, что выпускает КМ и КМД и передает документацию в производство в рамках единого процесса проектирования и строительства. MS Buildings

Для заказчика преимущество такой модели не в количестве услуг в одном договоре.

Главное — сокращение разрывов ответственности между проектом, заводом и стройкой.

Если у производства возникает вопрос по детали, он возвращается непосредственно к конструкторам.

Если монтаж требует уточнения узла, проектировщик работает с той же моделью, по которой конструкция была изготовлена.

Так проект становится частью производственного процесса, а не отдельной папкой чертежей.

Частые вопросы о КМД

Что такое КМД?

КМД — деталировочная рабочая документация металлических конструкций, по которой завод получает информацию для изготовления конкретных деталей и сборочных элементов будущего здания.

В чем разница между КМ и КМД?

КМ определяет основные конструктивные решения металлического каркаса: расчетную схему, сечения и принципиальные узлы. КМД детализирует эти решения до уровня изготовления конкретных элементов.

Можно ли изготовить металлоконструкции только по КМ?

КМ является исходной проектной основой, но для серийного изготовления конкретных деталей и сборочных марок производству требуется детализация, учитывающая его технологический процесс. Именно эту задачу выполняет КМД.

Кто разрабатывает КМД?

КМД может разрабатывать специализированная проектная организация либо проектное подразделение производителя металлоконструкций. Для заказчика критически важна связь разработчика КМД с производством и монтажом.

Можно ли заказать КМД отдельно от КМ?

Да. Если КМ уже разработан, его можно передать для последующей деталировки. Перед началом разработки необходимо проверить комплектность и актуальность исходной документации.

Сколько времени занимает разработка КМД?

Срок зависит от объема металлоконструкций, сложности узлов, количества уникальных элементов и качества исходного КМ. Для направления КМ и КМД МС Билдингс указывает срок от двух недель в зависимости от задачи. MS Buildings

Почему ошибки в КМД дорого обходятся заказчику?

Потому что ошибка может быть обнаружена после закупки металла или изготовления элемента. Тогда исправление связано уже не только с работой инженера, но и с переделкой конструкции, повторной обработкой, логистикой и возможным простоем монтажа.

Заказать разработку КМ и КМД в МС Билдингс

МС Билдингс выполняет проектирование металлоконструкций КМ и КМД для быстровозводимых зданий с учетом последующего производства и монтажа.

Мы можем подключиться как к проекту с нуля, так и к объекту, для которого уже разработаны исходные конструктивные решения.

Для предварительной оценки достаточно передать:

КМ или имеющуюся проектную документацию;
параметры будущего здания;
регион строительства;
назначение объекта;
требуемый срок начала производства и монтажа.

Специалисты проверят исходные данные, определят необходимый состав документации и предложат дальнейший порядок работы.

Проектирование металлоконструкций КМ и КМД — МС Билдингс
