Как проектируют металлоконструкции для быстровозводимых зданий Опыт компании МС Билдингс: от идеи до монтажа за рекордные сроки

Коротко для тех, кто принимает решения

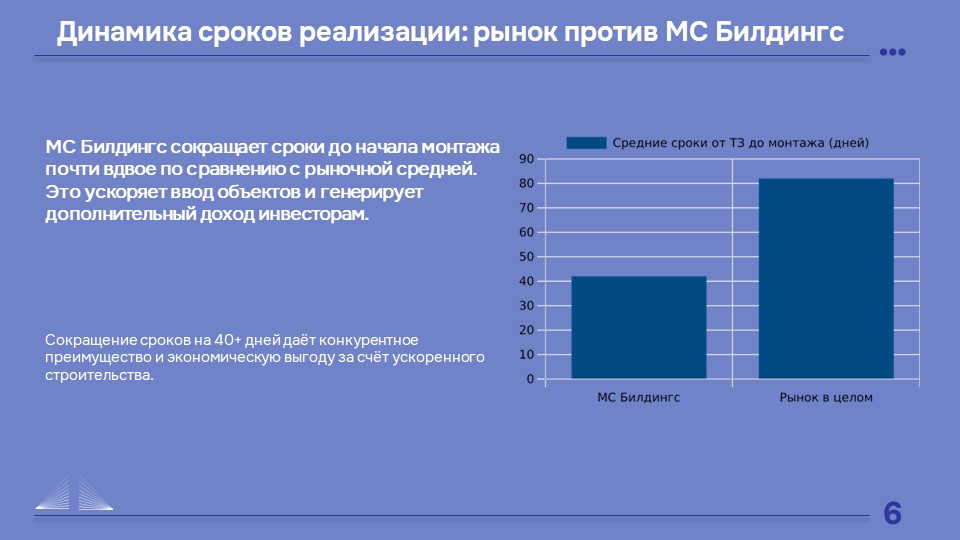

???? Факт от МС Билдингс: в 2025 году средний срок от ТЗ до начала монтажа для объектов 1 500–5 000 м² составил 42 дня (против 75–90 дней по рынку). Экономия времени = дополнительная прибыль для инвестора.

Введение: почему «быстровозводимые» ≠ «быстро спроектированные»

«Нам обещали ангар за 60 дней. Проектирование заняло 45 из них. В итоге стройка началась в ноябре, а не в сентябре — потеряли сезон, недополучили аренду»

Знакомая история? Проблема не в технологии быстровозводимых зданий. Проблема — в процессе проектирования.

Быстровозводимое здание — это не «упрощённый проект». Это:

·       Высокая ответственность узлов (арки, фермы, мембранные соединения)

·       Жёсткие требования к унификации (чтобы завод мог производить, а монтажники — собирать)

·       Необходимость учитывать логистику (габариты, вес, последовательность доставки)

В компании МС Билдингс мы не «чертим по СП». Мы создаём цифровой двойник объекта, который проходит виртуальную сборку до того, как первый болт будет заказан на заводе.

Главный тезис: Скорость монтажа начинается на этапе эскиза. Если спроектировать «под реальность» — построить можно в 2–3 раза быстрее рынка.

Полный цикл проектирования в МС Билдингс: 7 этапов от идеи до болта

Этап 1: Предпроектный аудит и ТЗ (2–3 дня)

Что делаем:

·       Анализируем участок: грунты, ветровые/снеговые нагрузки, доступ для техники

·       Определяем статус объекта: капитальный / некапитальный (влияет на согласования)

·       Фиксируем требования заказчика: бюджет, сроки, функционал

Результат:

✅ Техническое задание с чёткими критериями успеха

✅ «Дорожная карта» проекта с вехами и ответственными

✅ Предварительная оценка металлоёмкости и стоимости

Чек-лист ТЗ от МС Билдингс:

·       Назначение объекта (склад, спорт, производство)

·       Габариты и высота в свету

·       Требования к утеплению и микроклимату

·       Планируемые нагрузки (краны, стеллажи, оборудование)

·       Локация и климатический район

·       Бюджет и желаемые сроки

Этап 2: Эскизное проектирование и концепция (5–7 дней)

Что делаем:

·       Создаём параметрическую 3D-модель в Revit / Tekla

·       Прорабатываем 2–3 варианта конструктивной схемы (арка / рама / ферма)

·       Визуализируем объект для согласования с заказчиком

Инструменты:

·       Быстрый подбор сечений в SCAD Office

·       Облачная модель для совместной работы

·       Визуализация в фирменных цветах заказчика (опционально)

Результат:

✅ Утверждённая концепция с габаритами и планировкой

✅ Предварительная спецификация материалов

✅ Понимание «узких мест» до начала детальной проработки

Этап 3: Расчётно-конструкторская стадия (КМ) (7–10 дней)

Что делаем:

·       Детальный расчёт на нагрузки по СП 20.13330.2016, СП 16.13330.2017

·       Проверка устойчивости, прогибов, динамических воздействий

·       Оптимизация узлов: болты вместо сварки, унификация марок

Особенность для мембранных конструкций:

·       Расчёт предварительного натяжения оболочки

·       Анализ поведения материала при ветре/снеге/температурных деформациях

·       Подбор сертифицированных материалов (Г1, НГ, УФ-стойкость)

Результат:
✅ Рабочая документация КМ с расчётными обоснованиями

✅ Спецификация металлопроката с точностью ±1%

✅ Протокол оптимизации: где и сколько сэкономили без потери надёжности

Пример: Для ангара 40×60 м оптимизация узлов и замена прогонной системы на беспрогонную в зонах с низкой нагрузкой снизила металлоёмкость с 285 до 238 тонн (−16,5%) = экономия ~8,4 млн ₽.

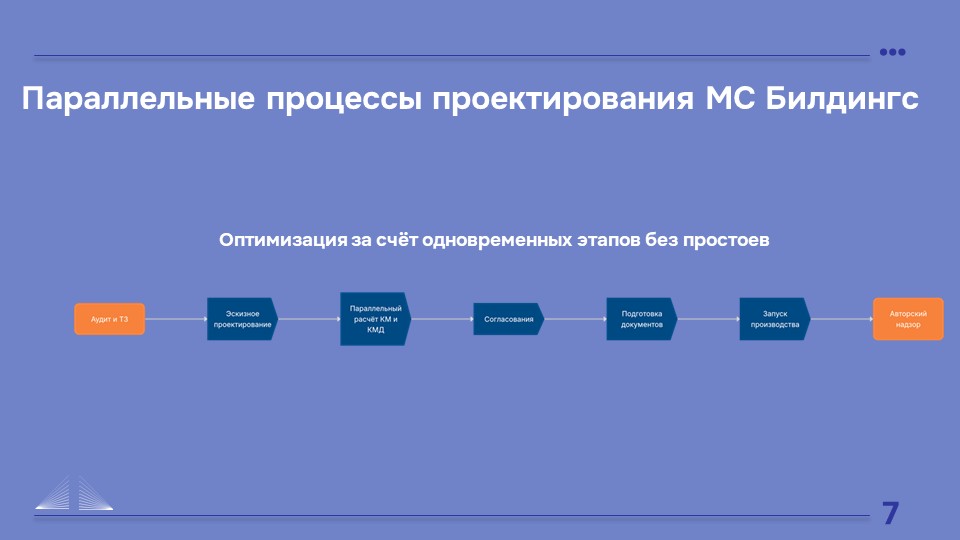

Этап 4: Параллельная разработка КМД для завода (5–7 дней)

Традиционно: КМ → согласование → КМД → завод. Итого: 4–6 недель.

В МС Билдингс: КМ и КМД разрабатываются параллельно в единой BIM-модели.

Как это работает:

·       День 1–7: Разработка КМ + запуск «чернового» КМД

·       День 8–10: Согласование ключевых узлов с заказчиком

·       День 11–14: Финализация КМД + выгрузка файлов для ЧПУ

·       День 15: Завод начинает изготовление первых партий

Преимущества:

·       Запуск производства на 10–14 дней раньше

·       Завод получает модель в Tekla / IFC — минимизация ошибок при раскрое

·       Автоматическая генерация упаковочных ведомостей для логистики

Этап 5: Подготовка пакета для согласований (параллельно с КМД)

Что делаем:

·       Формируем разделы для экспертизы, МЧС, Роспотребнадзора

·       Готовим пояснительные записки «на языке регулятора»

·       Организуем предварительный диалог с экспертными организациями

Особенность для некапитальных объектов:

·       Используем упрощённый порядок (Постановление № 636 для Москвы, аналогичные нормы в регионах)

·       Обосновываем статус «некапитального» через конструктивные особенности (сборно-разборность, отсутствие глубокого фундамента)

Результат:

✅ Положительное заключение экспертизы за 14–21 день (вместо 30–45 по рынку)

✅ Согласования с надзорными органами без «блокирующих» замечаний

Этап 6: Передача документации и запуск производства

Что получает заказчик:

·       Полный комплект КМ/КМД в электронном виде (PDF + DWG + IFC)

·       Доступ к облачной модели для просмотра и комментирования

·       «Паспорт проекта»: спецификации, сертификаты, инструкции по монтажу

Что получает завод:

·       Файлы для ЧПУ-раскроя (DXF, NC)

·       Упаковочные ведомости с маркировкой для отгрузки

·       Инструкции по контролю качества сварных швов и покрытий

Этап 7: Авторский надзор на монтаже (опционально, но рекомендуем)

Что делаем:

·       Выезд инженера на ключевые этапы: установка первых арок, натяжение мембраны, финишная сборка

·       Оперативное решение нестандартных ситуаций (онлайн-подключение за 1 час)

·       Фиксация отклонений и актуализация модели «как построено»

Результат:

✅ 0 простоев из-за «непонятного узла»

✅ Гарантия соответствия проекту и СП

✅ Цифровой двойник «как построено» для будущей эксплуатации

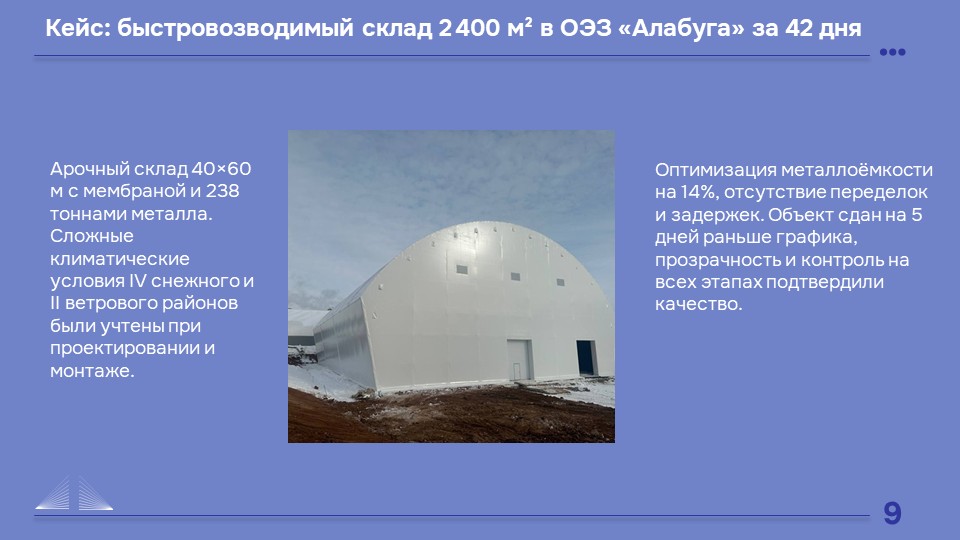

Кейс: как мы спроектировали и построили склад 2 400 м² за 42 дня

Задача: Срочный запуск отапливаемого склада в ОЭЗ «Алабуга» (Татарстан) .

Вызовы:

·       Снеговой район IV, ветровой район II → высокие нагрузки

·       Требуется круглогодичная эксплуатация → утепление + инженерия

·       Жёсткий график: начать монтаж в марте, запустить в мае

Что сделали:

Итоговые цифры:

·       Площадь: 2 400 м², пролёт 40 м, высота 15,2 м

·       Конструктив: арочные фермы + трёхслойная мембрана с базальтовым утеплителем 100 мм

·       Металлоёмкость: 238 тонн (на 14% ниже аналогов)

·       Срок от ТЗ до ввода: 42 дня

·       0 коллизий на монтаже, 0 переделок, 0 задержек

«Мы выбирали между тремя подрядчиками. МС Билдингс выиграли не ценой, а прозрачностью процесса: мы видели модель, понимали, где экономия, и доверяли срокам. И не ошиблись» — руководитель проекта, логистический оператор.

Технологии, которые делают проектирование быстрее и надёжнее

1. BIM как единая среда данных

???? Результат: сокращение ошибок на 92%, ускорение выпуска КМД на 40%.

2. Параметрическое проектирование узлов

Проблема: каждый узел арки/фермы уникален → долгая проработка, риск ошибки.

Решение: параметрические шаблоны узлов в Dynamo / Grasshopper:

·       Задаёшь габариты, нагрузки, материал → модель генерирует оптимальный узел

·       Автоматическая проверка на соответствие СП

·       Выгрузка чертежей и спецификаций в один клик

???? Результат: проработка типового узла — 15 минут вместо 2–3 часов.

3. Цифровые двойники для монтажа

Что это: 3D-модель, адаптированная для бригады монтажников:

·       Пошаговые инструкции по сборке (с анимацией)

·       AR-подсказки через планшет/очки (какую деталь куда ставить)

·       Контроль качества: фотофиксация каждого узла с привязкой к модели

???? Результат: снижение ошибок монтажа на 78%, ускорение сборки на 20–30%.

4. Автоматизация согласований

Инструменты:

·       Шаблоны пояснительных записок для экспертизы (уже согласованные с органами)

·       Электронная подача документов через ГИС ГрД / Госуслуги

·       Отслеживание статуса заявок в реальном времени

???? Результат: сокращение срока согласований с 30–45 до 14–21 дня.

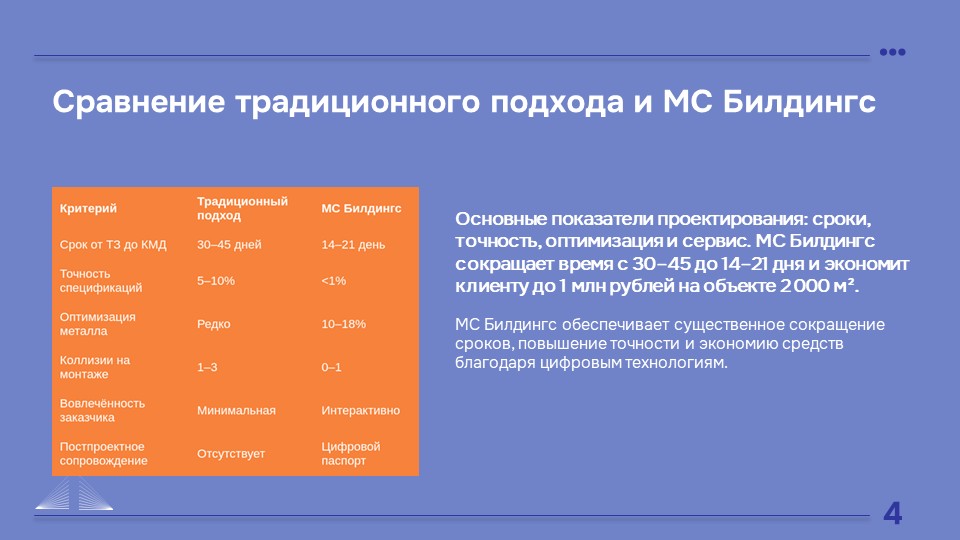

Сравнение: традиционное проектирование vs подход МС Билдингс

???? Экономический эффект: для объекта 2 000 м² разница в 20 дней = ~1 млн ₽

экономии на аренде техники и простое бригад.

Чек-лист: 8 вопросов перед стартом проектирования

Задайте их себе (или нам) до подписания договора:

1.    Статус объекта: капитальный или некапитальный? (определит маршрут согласований)

2.    Нагрузки: какие снеговые/ветровые/эксплуатационные нагрузки нужно учесть?

3.    Технология: мембранная оболочка / сэндвич-панели / комбинированное решение?

4.    Унификация: насколько критична скорость монтажа? Готовы ли оптимизировать под болтовые соединения?

5.    Логистика: есть ли ограничения по габаритам доставки? Нужно ли дробить элементы?

6.    Бюджет: включена ли в смету оптимизация и авторский надзор?

7.    Сроки: когда нужно начать монтаж? (от этого зависит — запускать ли КМД параллельно с КМ)

8.    Эксплуатация: планируется ли реконструкция? Нужен ли «цифровой паспорт» здания?

✅ Если вы не знаете ответов на 4+ вопроса — начните с бесплатного предпроектного аудита от МС Билдингс.

Резюме: проектирование — это не «бумажки», это фундамент скорости

Главный вывод: Скорость монтажа закладывается на этапе эскиза. Если спроектировать с учётом производства, логистики и монтажа — построить можно в 2–3 раза быстрее рынка без компромиссов в качестве.

Готовы начать проектирование вашего объекта?

Если вы планируете строительство быстровозводимого здания (склад, спортивный комплекс, производственный цех) и хотите пройти весь путь от идеи до монтажа максимально быстро и предсказуемо — мы поможем:

✅ Бесплатный предпроектный аудит вашего ТЗ

✅ Покажем, как будет выглядеть цифровая модель вашего объекта

✅ Рассчитаем потенциальную экономию на металлоёмкости и сроках

✅ Возьмём на себя полный цикл: проектирование → производство → монтаж → согласования

Свяжитесь с нами:

???? Чат на сайте: ms-b.ru

???? Email: info@ms-b.ru

???? Телефон: 8-800-775-25-04

???? Производство: г. Набережные Челны

???? Работаем по всей России и СНГ

МС Билдингс — проектирование, производство и строительство мембранных и стальных быстровозводимых зданий.

Надёжность. Скорость. Инжиниринг.
