Как правильно монтировать несущие металлоконструкции: нормы и требования

Монтаж несущих металлоконструкций требует строгого соблюдения строительных норм и правил. От качества выполнения работ зависит безопасность и долговечность всего здания. В этой статье мы подробно разберем ключевые требования к монтажу, нормативные документы и практические рекомендации от профессионалов.

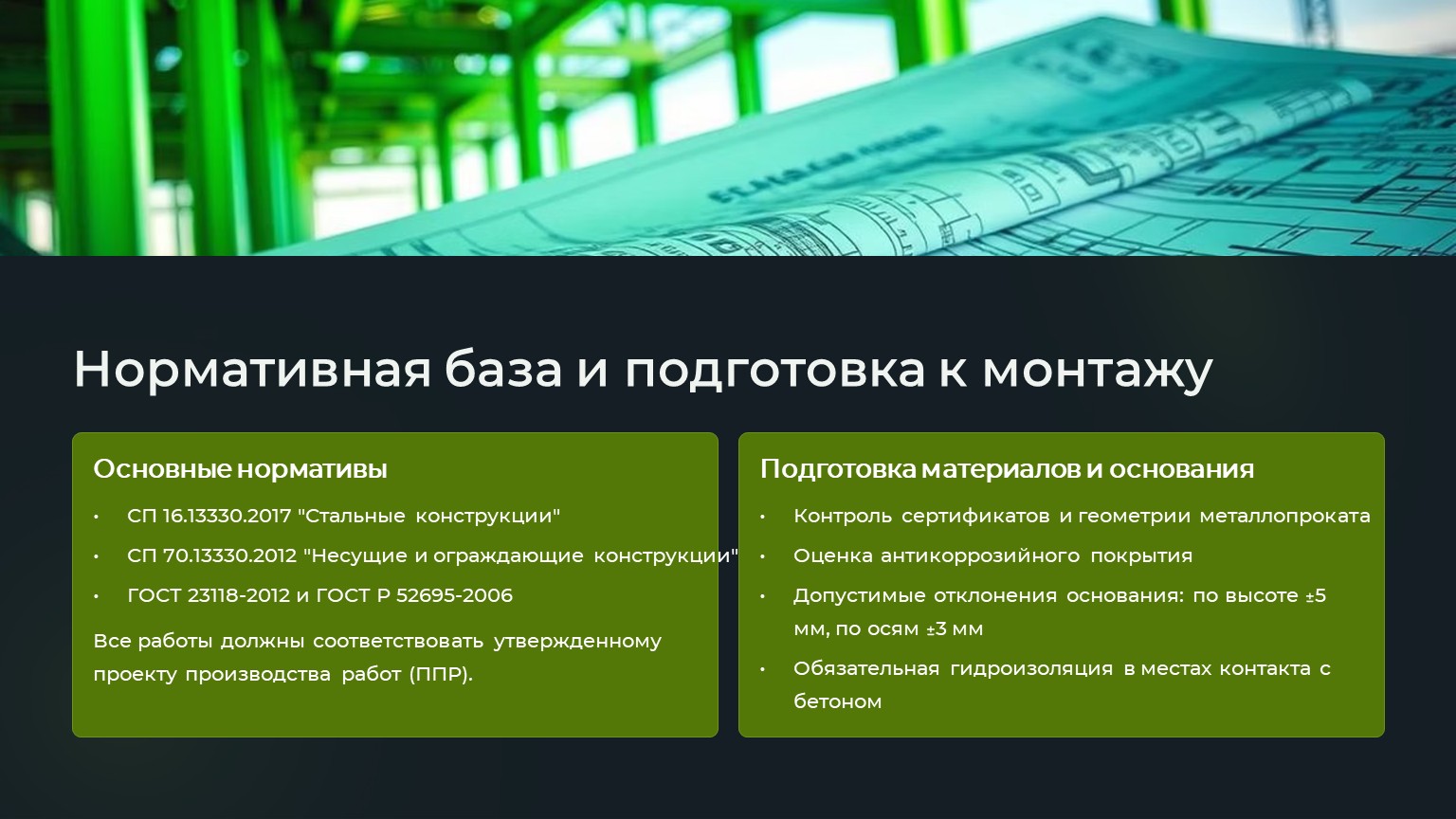

1. Нормативная база для монтажа металлоконструкций

Основные регулирующие документы:

· СП 16.13330.2017 "Стальные конструкции" (актуализированная версия СНиП II-23-81*)

· СП 70.13330.2012 "Несущие и ограждающие конструкции"

· ГОСТ 23118-2012 "Конструкции стальные строительные"

· ГОСТ Р 52695-2006 "Фермы сварные стальные"

Важно: Все работы должны выполняться в соответствии с утвержденным проектом производства работ (ППР).

2. Подготовка к монтажу несущих конструкций

2.1. Требования к материалам

· Контроль сертификатов качества на металлопрокат

· Проверка геометрических параметров (допуски по ГОСТ 19903-74)

· Оценка состояния антикоррозийного покрытия

2.2. Подготовка основания

· Допустимые отклонения опорных поверхностей:

o         По высоте: ±5 мм

o         По осям: ±3 мм

o         По отметкам: ±2 мм

· Обязательная гидроизоляция металлоконструкций в местах контакта с бетоном.

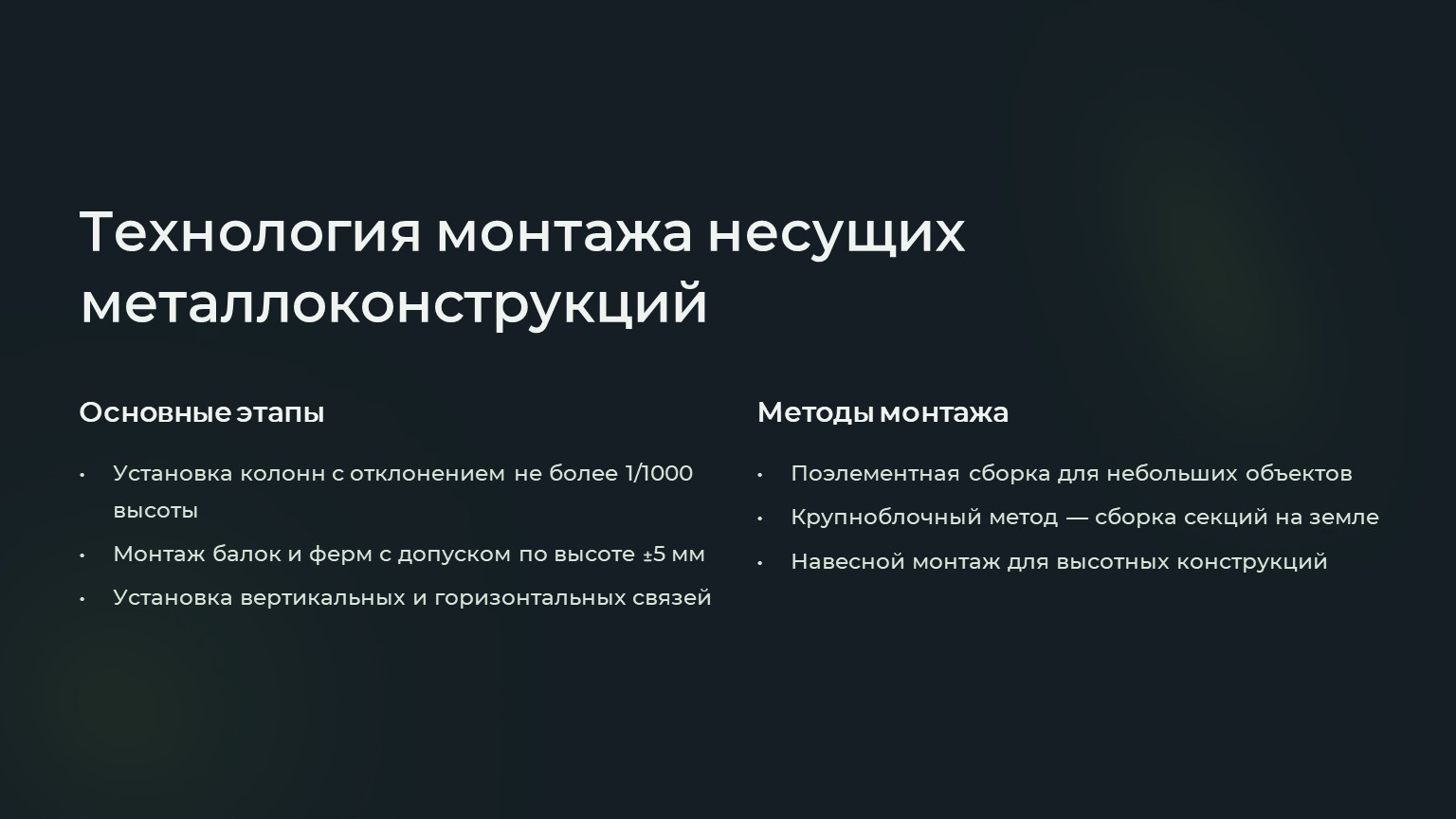

3. Технология монтажа несущих металлоконструкций

3.1. Основные этапы работ

1.                   Установка колонн:

o         Предельные отклонения от вертикали: 1/1000 высоты, но не более 15 мм

o         Требования к анкерным болтам: класс прочности не ниже 8.8

2.                   Монтаж балок и ферм:

o         Допуск по высоте установки: ±5 мм

o         Требования к сварным соединениям (по СП 16.13330.2017)

3.                   Установка связей:

o         Вертикальные: шаг не более 6 м

o         Горизонтальные: в каждом третьем пролете

3.2. Методы монтажа

· Поэлементная сборка (для небольших объектов)

· Крупноблочный метод (сборка секций на земле)

· Навесной монтаж (для высотных конструкций)

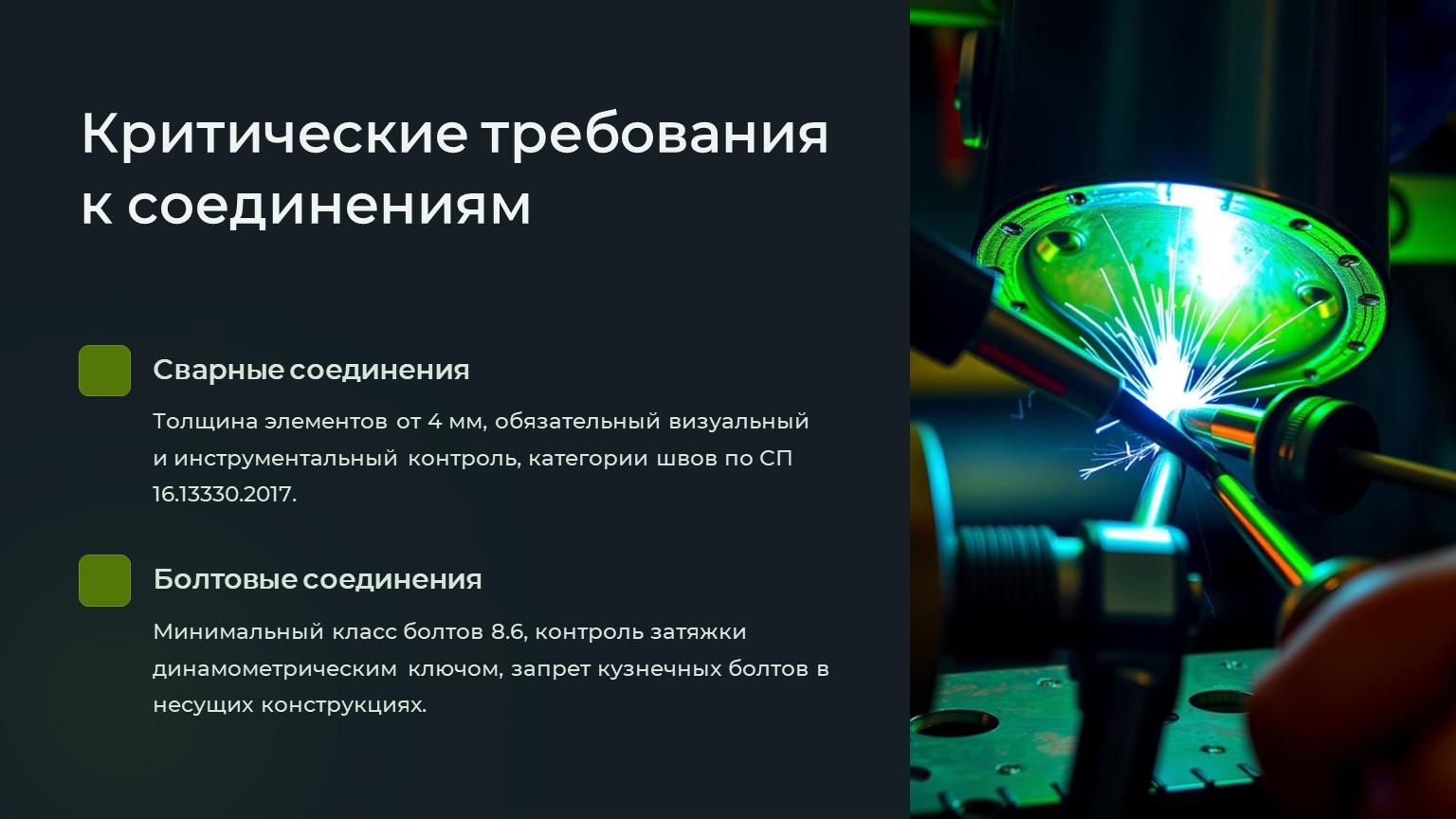

4. Критические требования к соединениям

4.1. Сварные соединения

· Толщина свариваемых элементов: от 4 мм

· Категории сварных швов (по СП 16.13330.2017)

· Обязательный визуальный и инструментальный контроль

4.2. Болтовые соединения

· Минимальный класс болтов: 8.8

· Требования к затяжке (контроль динамометрическим ключом)

· Запрет на использование кузнечных болтов в несущих конструкциях

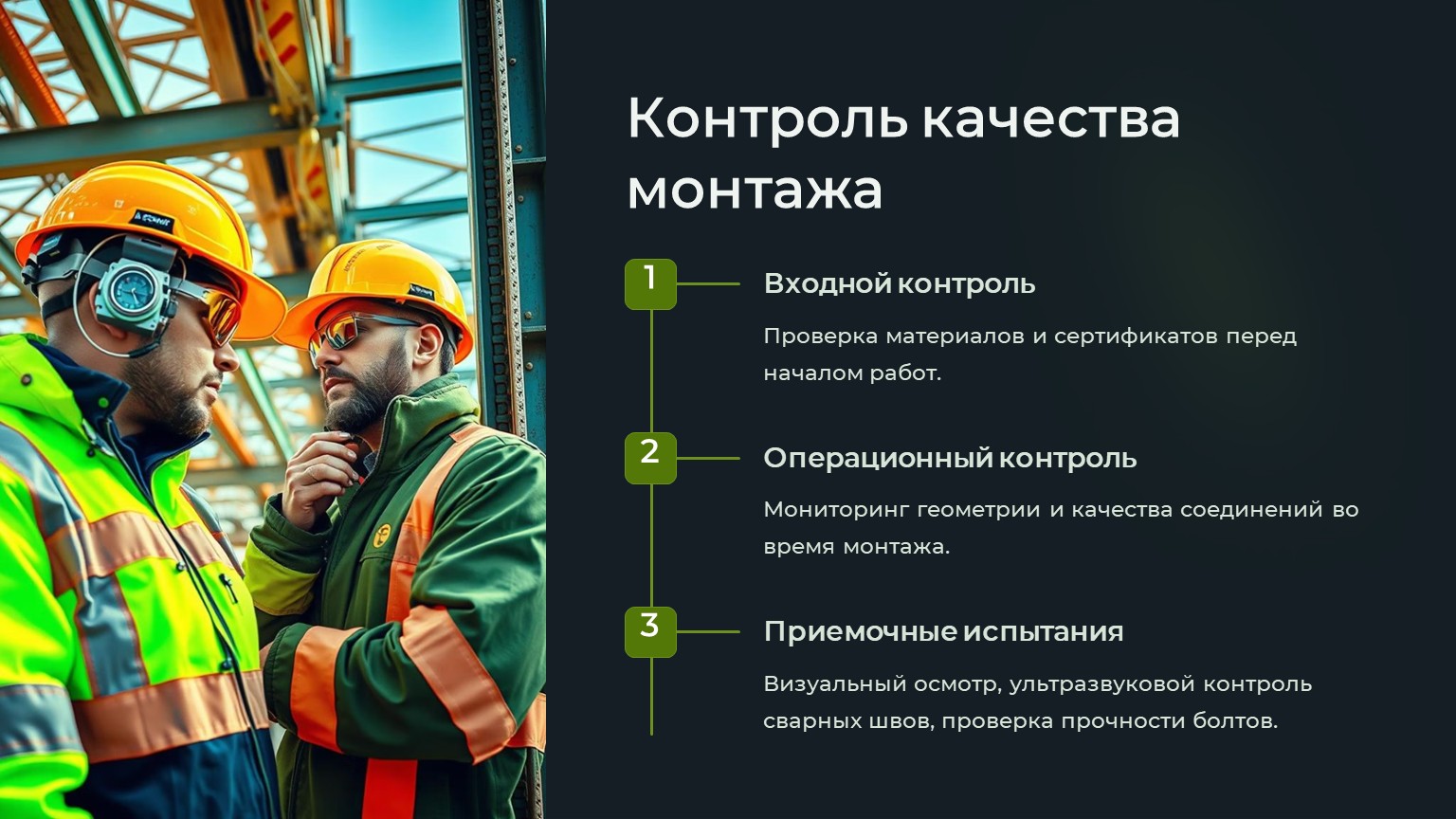

5. Контроль качества монтажа

5.1. Обязательные проверки

1.                   Входной контроль материалов

2.                   Операционный контроль:

o         Геометрические параметры

o         Качество соединений

3.                   Приемочные испытания:

o         Визуальный осмотр

o         Ультразвуковой контроль сварных швов

o         Проверка прочности болтовых соединений

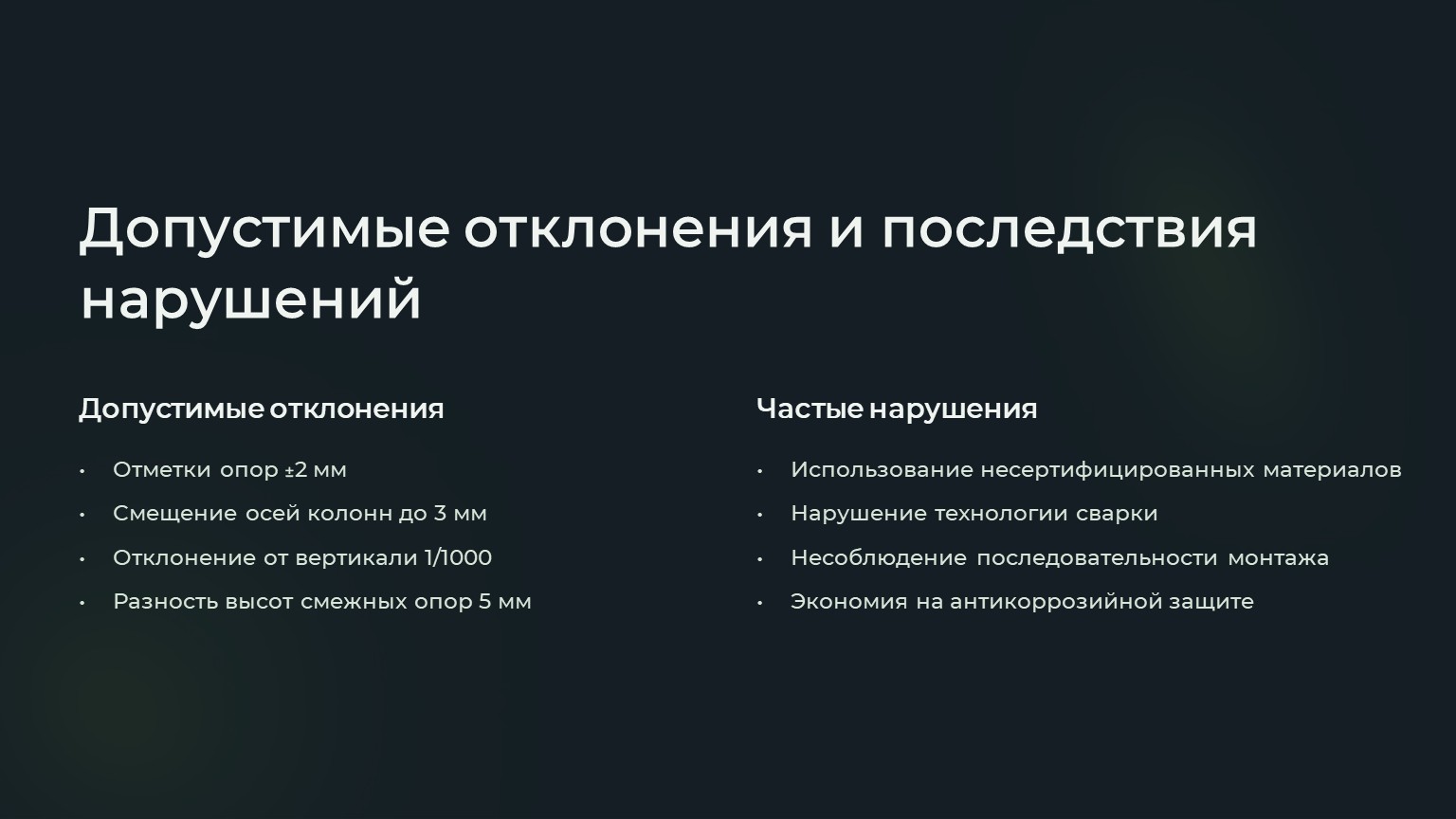

5.2. Допустимые отклонения

6. Частые нарушения и их последствия

❌ Использование несертифицированных материалов → Снижение несущей способности

❌ Нарушение технологии сварки → Появление трещин при эксплуатации

❌ Несоблюдение последовательности монтажа → Деформации конструкции

❌ Экономия на антикоррозийной защите → Преждевременное разрушение

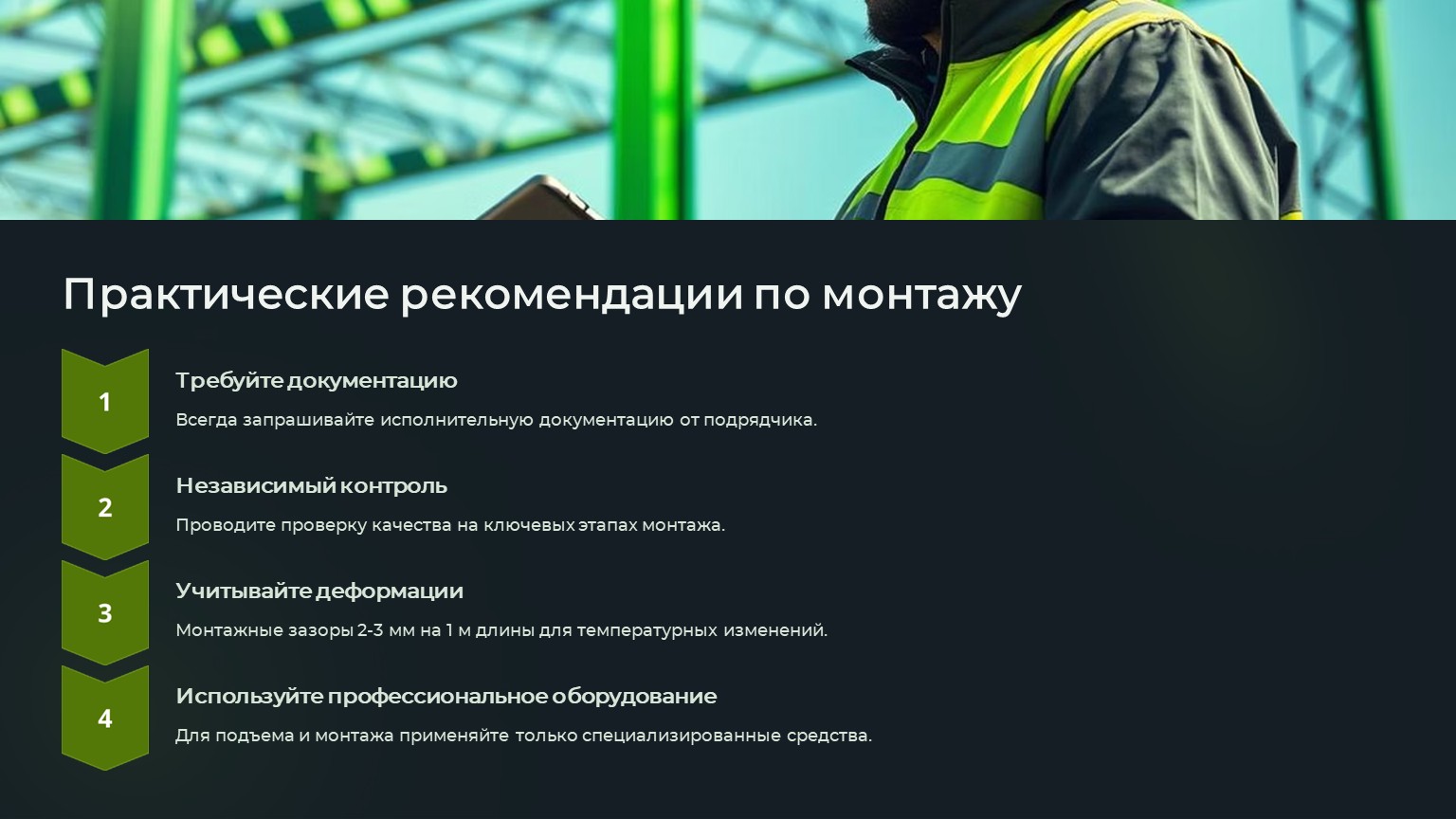

7. Практические рекомендации

✔ Всегда требуйте исполнительную документацию от подрядчика

✔ Проводите независимый контроль качества на ключевых этапах

✔ Учитывайте температурные деформации (монтажные зазоры 2-3 мм на 1 м длины)

✔ Используйте только профессиональное оборудование для подъема и монтажа

Заключение

Правильный монтаж несущих металлоконструкций требует не только профессиональных навыков, но и строгого соблюдения нормативных требований. Помните, что экономия на качестве монтажа может привести к катастрофическим последствиям.
