Полный обзор методов испытаний металлоконструкций: разрушающие и неразрушающие методы, оборудование, этапы проведения. Как обеспечить безопасность конструкций – читайте в статье.

Металлоконструкции используются в строительстве, промышленности, энергетике и других отраслях, где важны прочность, надежность и долговечность. Чтобы гарантировать их безопасность и соответствие нормативным требованиям, проводятся различные виды испытаний. В этой статье мы разберем основные методы испытаний металлоконструкций, используемое оборудование и их значение для контроля качества.

1. Зачем проводятся испытания металлоконструкций?

Испытания металлоконструкций выполняются для:
✔ Проверки соответствия ГОСТ, СП и техническим условиям
✔ Выявления скрытых дефектов (трещин, расслоений, непроваров)
✔ Определения несущей способности под расчетными нагрузками
✔ Оценки долговечности в условиях эксплуатации (коррозия, усталость металла)
✔ Подтверждения безопасности перед вводом объекта в эксплуатацию

Испытания проводятся на разных этапах:

• На заводе – контроль качества производства.
• При приемке – проверка перед монтажом.
• В процессе эксплуатации – мониторинг состояния конструкций.

2. Основные методы испытаний

2.1. Разрушающие испытания

Проводятся на образцах, которые в процессе тестирования разрушаются. Позволяют точно определить предельные характеристики металла.

Виды разрушающих испытаний:

• Испытания на растяжение (ГОСТ 1497) – определяют предел прочности, текучести и относительное удлинение.
• Испытания на сжатие (ГОСТ 25.503) – проверяют устойчивость к сжимающим нагрузкам.
• Испытания на изгиб (ГОСТ 14019) – оценивают пластичность металла.
• Ударная вязкость (ГОСТ 9454) – проверка сопротивления динамическим нагрузкам.

Оборудование:

• Разрывные машины (например, Instron, Zwick).
• Прессы для сжатия.
• Маятниковые копры для ударных испытаний.

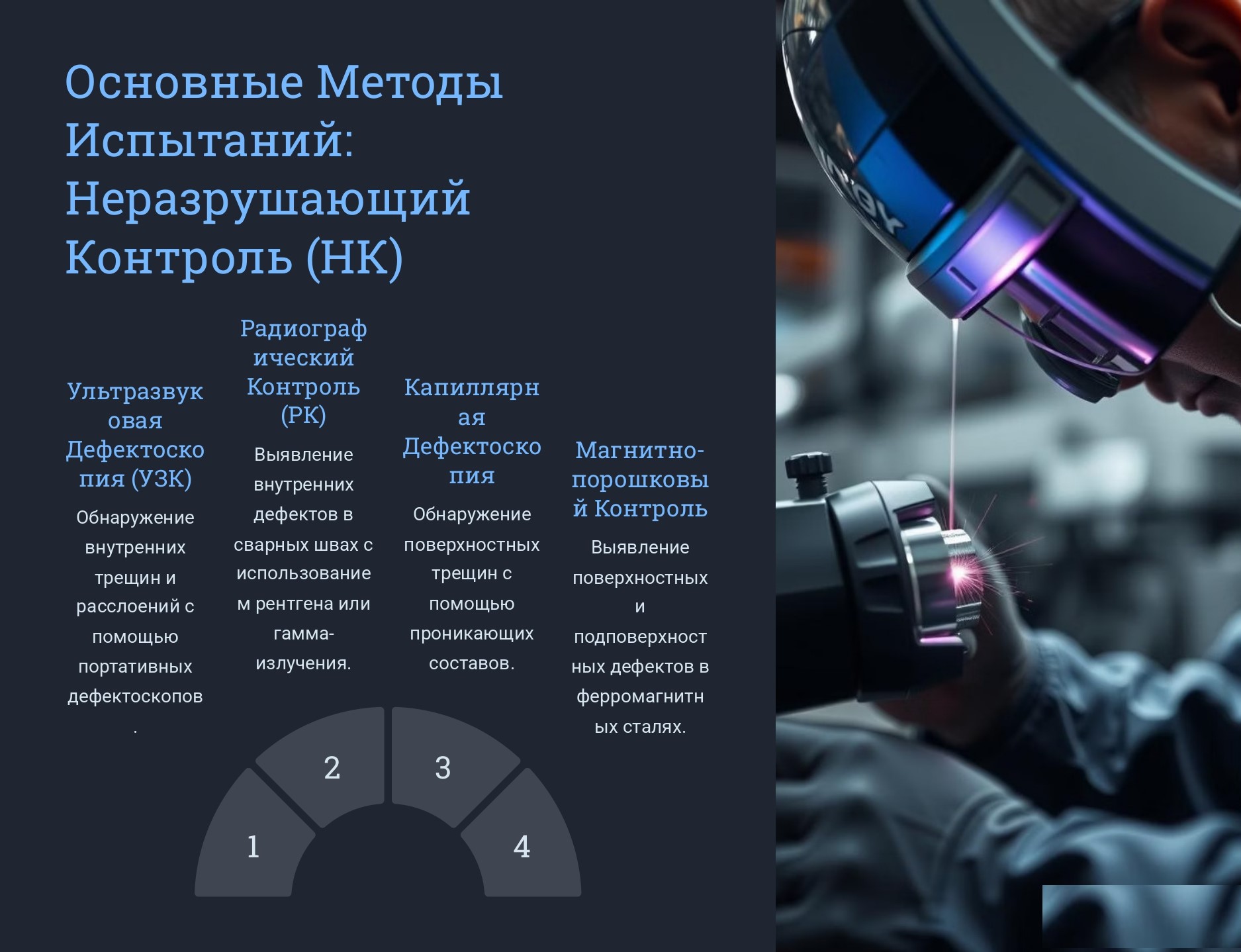

2.2. Неразрушающий контроль (НК)

Позволяет выявлять дефекты без повреждения конструкции.

Основные методы НК:

1. Ультразвуковая дефектоскопия (УЗК)
• Применяется для обнаружения внутренних трещин, расслоений.
• Оборудование: портативные дефектоскопы (например, Olympus EPOCH).
2. Радиографический контроль (РК)
• Рентген или гамма-излучение выявляют внутренние дефекты в сварных швах.
• Используется в ответственных конструкциях (мосты, нефтегазовые объекты).
3. Капиллярная дефектоскопия
• Обнаруживает поверхностные трещины с помощью проникающих составов.
4. Магнитно-порошковый контроль
• Применяется для ферромагнитных сталей. Выявляет поверхностные и подповерхностные дефекты.
5. Визуально-измерительный контроль
• Осмотр сварных швов, геометрии конструкций.

3. Испытания натурных конструкций

Проводятся на готовых объектах для проверки их реальной работы под нагрузкой.

3.1. Статические испытания

• Конструкция нагружается постепенно (например, грузами или гидравлическими домкратами).
• Измеряются деформации, прогибы, напряжения.
• Пример: испытание мостовых пролетов перед вводом в эксплуатацию 5.

3.2. Динамические испытания

• Проверка реакции на вибрации, ударные нагрузки.
• Используются вибростенды, ударные испытательные машины.

3.3. Усталостные испытания

• Многократное циклическое нагружение для оценки долговечности.
• Применяются в авиационной и автомобильной промышленности.

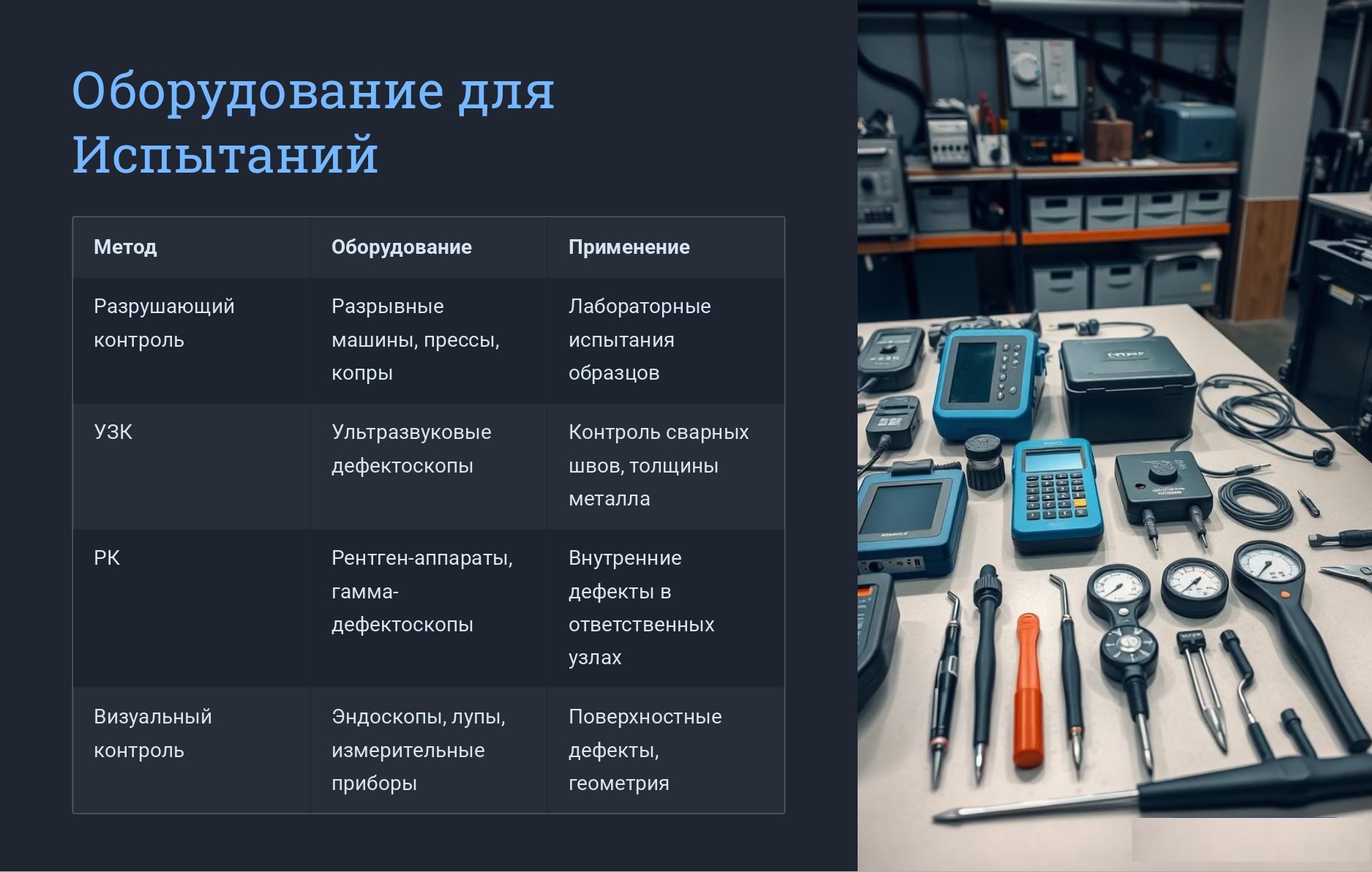

4. Оборудование для испытаний

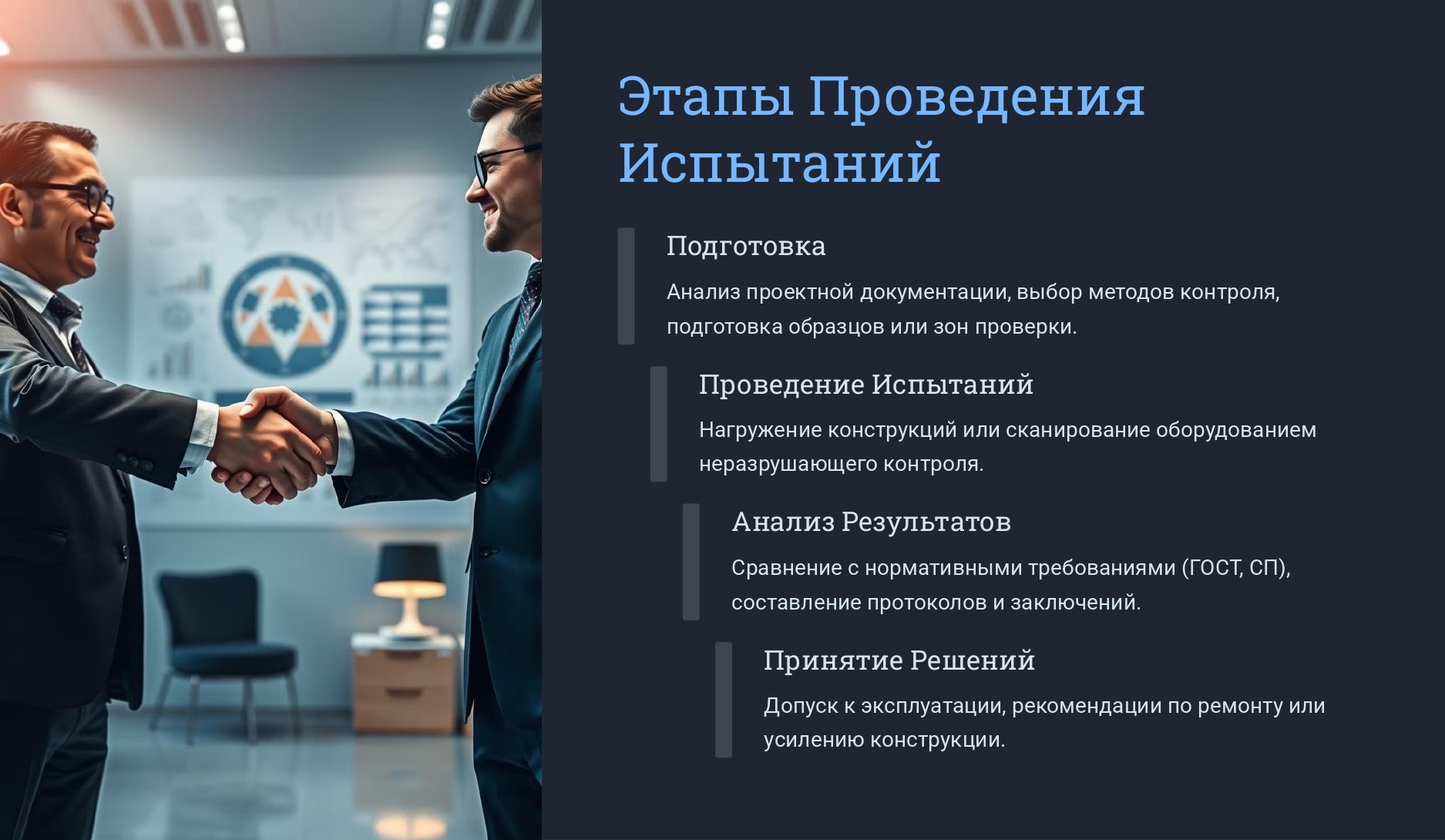

5. Этапы проведения испытаний

1. Подготовка
• Анализ проектной документации.
• Выбор методов контроля.
• Подготовка образцов или маркировка зон проверки.
2. Проведение испытаний
• Нагружение конструкций или сканирование оборудованием НК.
3. Анализ результатов
• Сравнение с нормативными требованиями (ГОСТ, СП).
• Составление протоколов и заключений.
4. Принятие решений
• Допуск к эксплуатации.
• Рекомендации по ремонту или усилению.

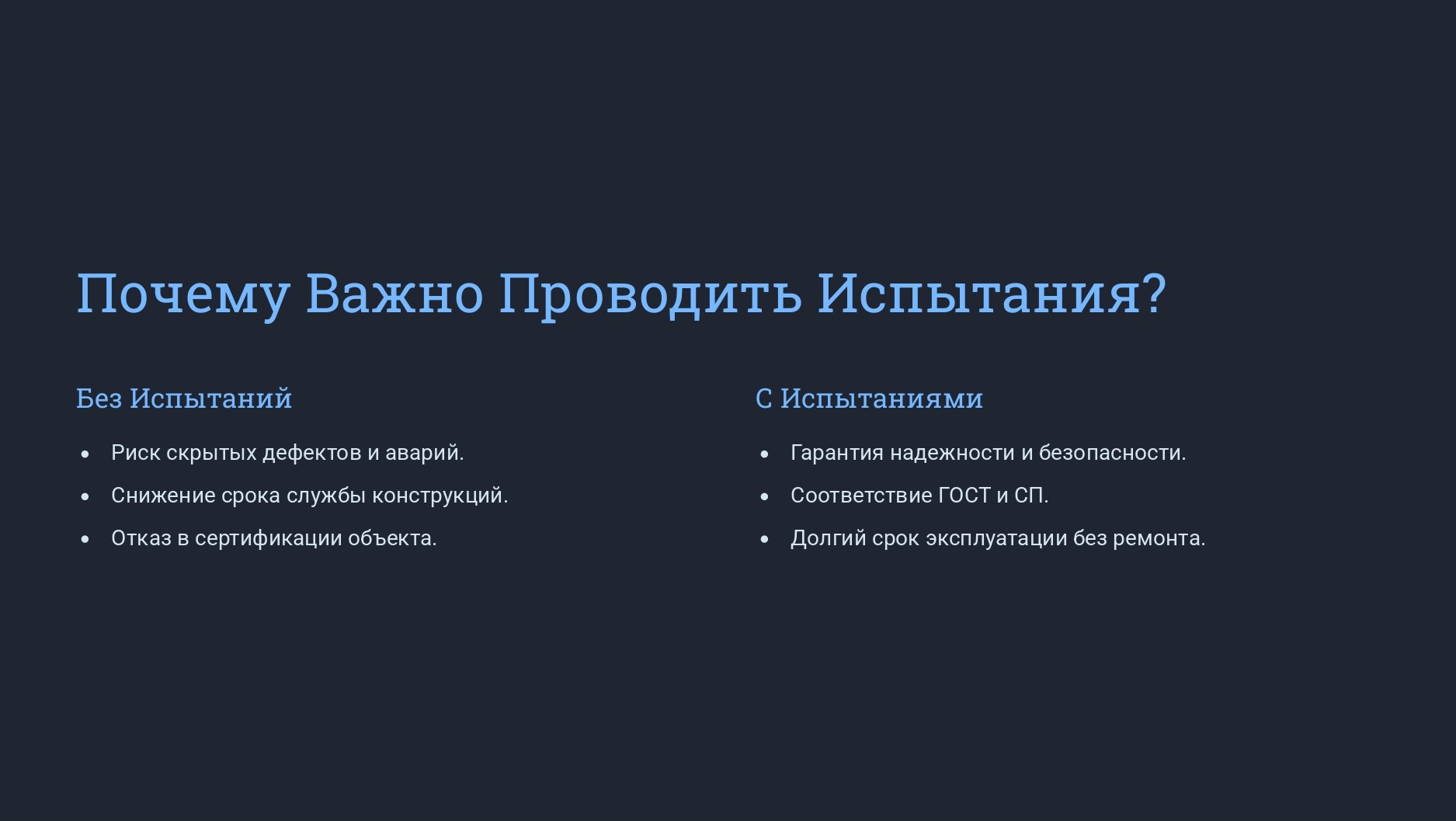

6. Почему важно проводить испытания?

❌ Без испытаний:

• Риск скрытых дефектов → аварии.
• Снижение срока службы конструкций.
• Отказ в сертификации объекта.

✅ С испытаниями:

• Гарантия надежности и безопасности.
• Соответствие ГОСТ и СП.
• Долгий срок эксплуатации без ремонта.

Пример: При обследовании моста в Москве УЗК выявил трещины в опорных узлах, что позволило своевременно усилить конструкцию.

Вывод

Испытания металлоконструкций – обязательный этап, обеспечивающий их безопасность и долговечность. Современные методы (УЗК, РК, статические и динамические испытания) позволяют выявлять дефекты на ранних стадиях и предотвращать аварии.
